JAC N750 PLUS E5 GẮN CẨU UNIC URV375K 3 TẤN 5 KHÚC – THÙNG LỬNG CHUYÊN DỤNG
JAC N750 Plus E5 gắn cẩu UNIC URV375K là cấu hình xe tải chuyên dụng kết hợp giữa vận chuyển hàng hóa và nâng hạ bằng cần cẩu. Xe sử dụng chassis JAC N750 Plus E5, động cơ Yuchai YC4S170-50 Euro 5, kết hợp cẩu UNIC URV375K 3 tấn 5 khúc và thùng lửng được thiết kế, gia công theo hồ sơ kỹ thuật.
Cấu hình này phù hợp với các đơn vị hoạt động trong lĩnh vực xây dựng, cơ khí, vật tư công trình, thiết bị điện, máy móc và những công việc cần tự chủ trong khâu bốc xếp hàng hóa.
Theo thông tin từ Nhà máy JAC Việt Nam, N750 Plus E5A sử dụng động cơ YC4S170-50 dung tích 3.767 cc, công suất cực đại 125 kW tại 2.600 vòng/phút, mô-men xoắn 585 Nm và hộp số cơ khí 6 số tiến, 1 số lùi.

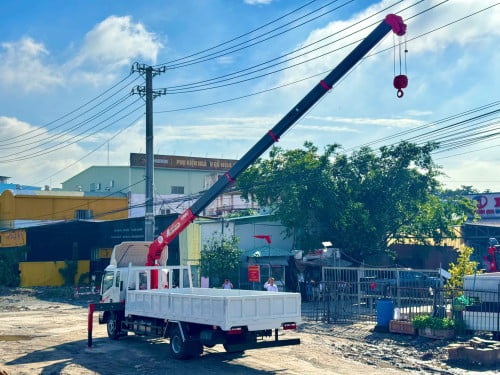

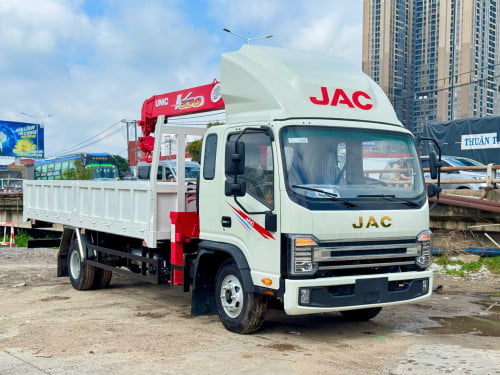

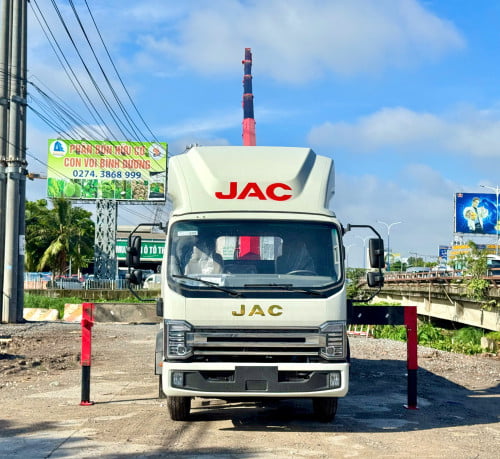

JAC N750 Plus E5 gắn cẩu UNIC URV375K
1. THÔNG SỐ CƠ BẢN JAC N750 PLUS E5
| Hạng mục | Thông số |
|---|---|
| Nhãn hiệu | JAC |
| Model | N750 Plus E5 |
| Động cơ | Yuchai YC4S170-50 |
| Loại động cơ | Diesel, 4 kỳ, 4 xi-lanh thẳng hàng, tăng áp |
| Dung tích xi-lanh | 3.767 cc |
| Công suất cực đại | 125 kW / 2.600 vòng/phút |
| Mô-men xoắn cực đại | 585 Nm / 1.300 – 1.800 vòng/phút |
| Tiêu chuẩn khí thải | Euro V |
| Hộp số | 6 số tiến + 1 số lùi |
| Chiều dài cơ sở | 4.700 mm |
| Lốp xe | 8.25R16 |
| Số chỗ ngồi | 3 người |
| Dung tích bình nhiên liệu | 210 lít |

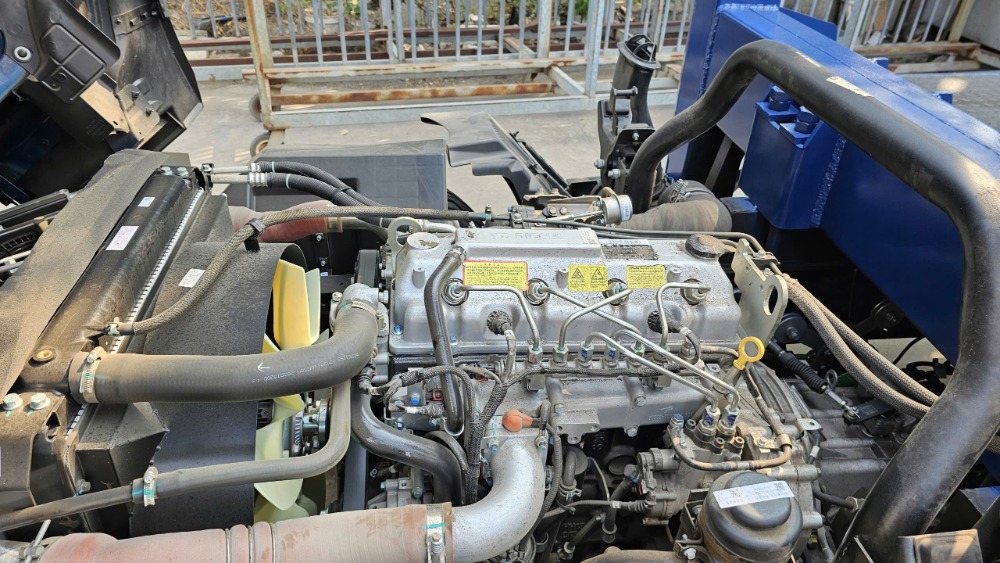

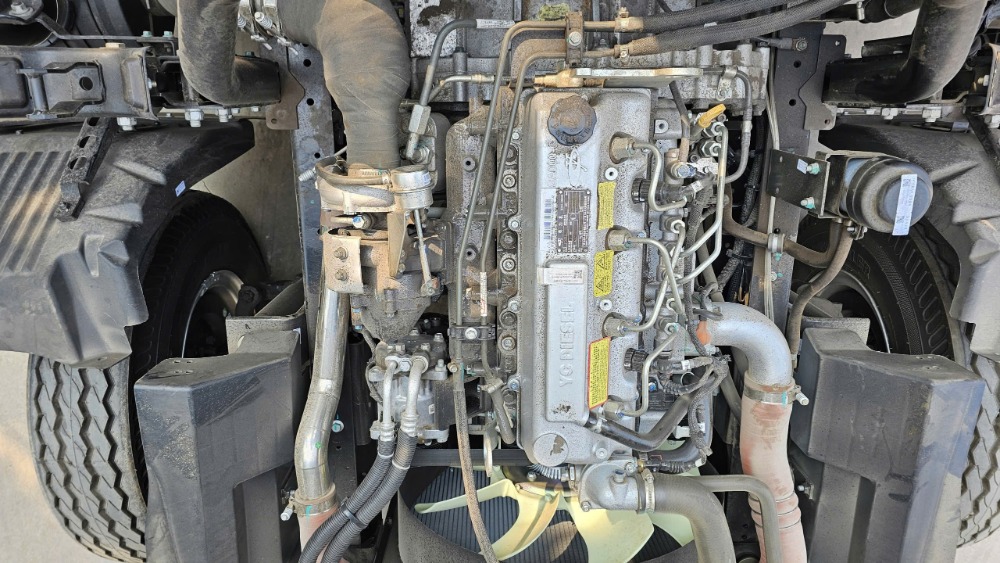

Động cơ JAC N750 Plus E5
Thông số chassis JAC N750 Plus E5A được công bố gồm trọng lượng chassis không tải 3.720 kg và trọng lượng toàn bộ 12.600 kg.

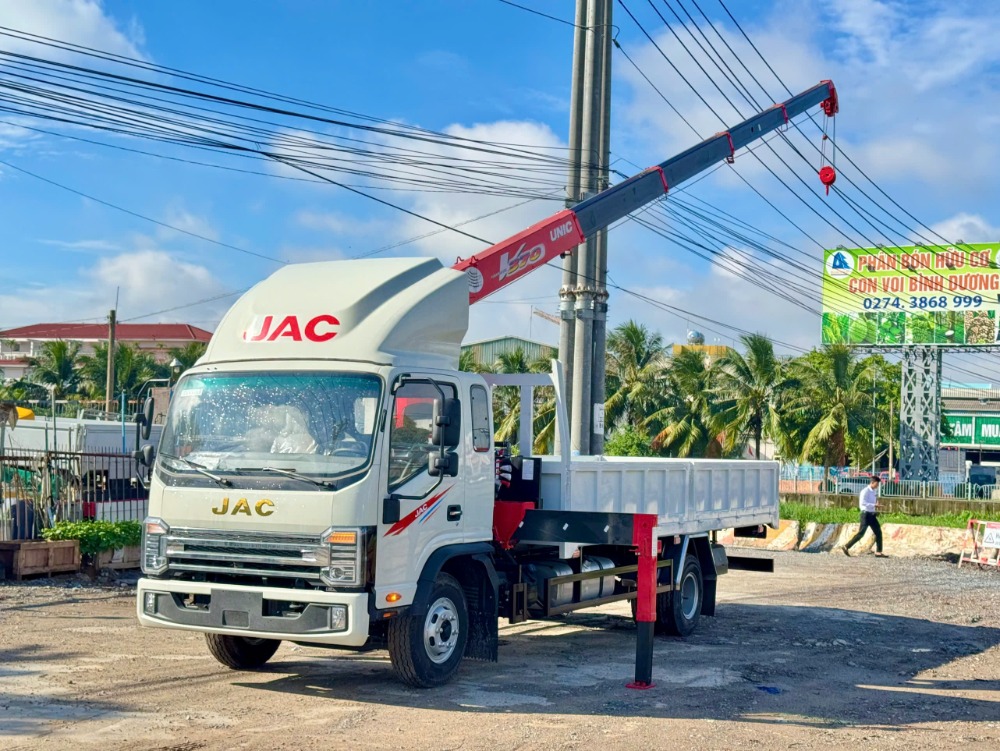

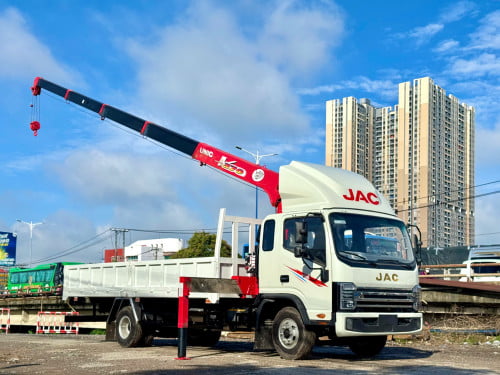

JAC N750 Plus E5 gắn cẩu UNIC URV375K
2. CẨU UNIC URV375K – 3 TẤN, 5 KHÚC
Điểm nổi bật của cấu hình là cần cẩu UNIC URV375K, dạng cần 5 khúc, đáp ứng nhu cầu nâng hạ hàng hóa ở nhiều khoảng cách khác nhau.
| Hạng mục | Thông số |
|---|---|
| Model cẩu | UNIC URV375K |
| Loại cẩu | Cẩu thủy lực |
| Sức nâng lớn nhất | 3.030 kg tại 2,4 m |
| Số khúc cần | 5 khúc |
| Chiều dài cần tối thiểu | 3,54 m |
| Chiều dài cần tối đa | 12,30 m |
| Bán kính làm việc tối đa | 12,11 m |
| Chiều cao móc cẩu | Khoảng 13,7 m |
| Góc quay | 360° liên tục |
| Màu sơn | Đỏ |
| Chân chống | 02 chân chống thủy lực dạng vuông |
| Tình trạng | Mới 100% |
| Xuất xứ theo cấu hình | Nhập khẩu Thái Lan |
Các thông số URV375K phổ biến được công bố cho model này gồm sức nâng 3.030 kg tại 2,4 m, bán kính làm việc tối đa 12,11 m, chiều dài cần 3,54–12,30 m và 5 đoạn cần.

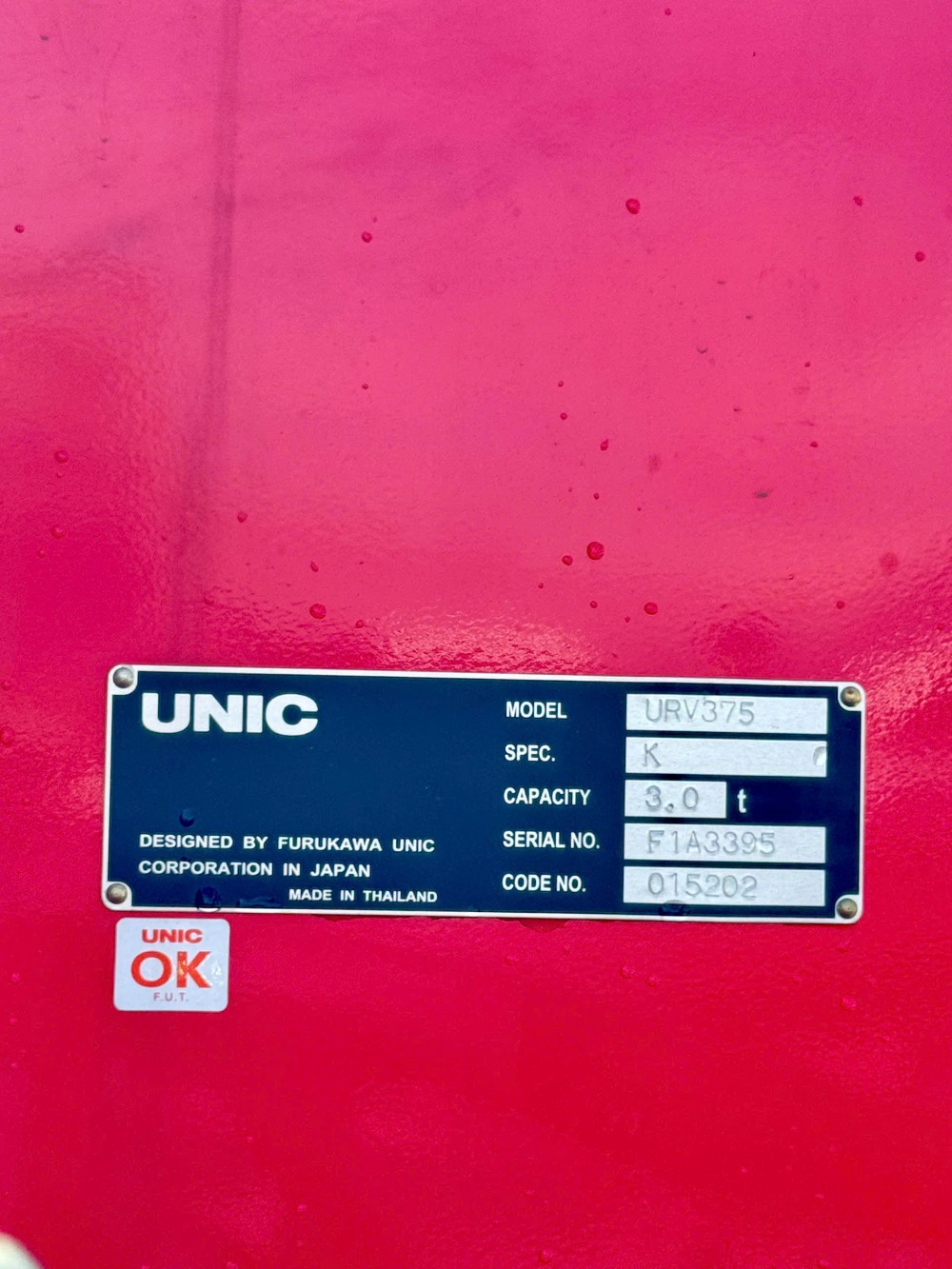

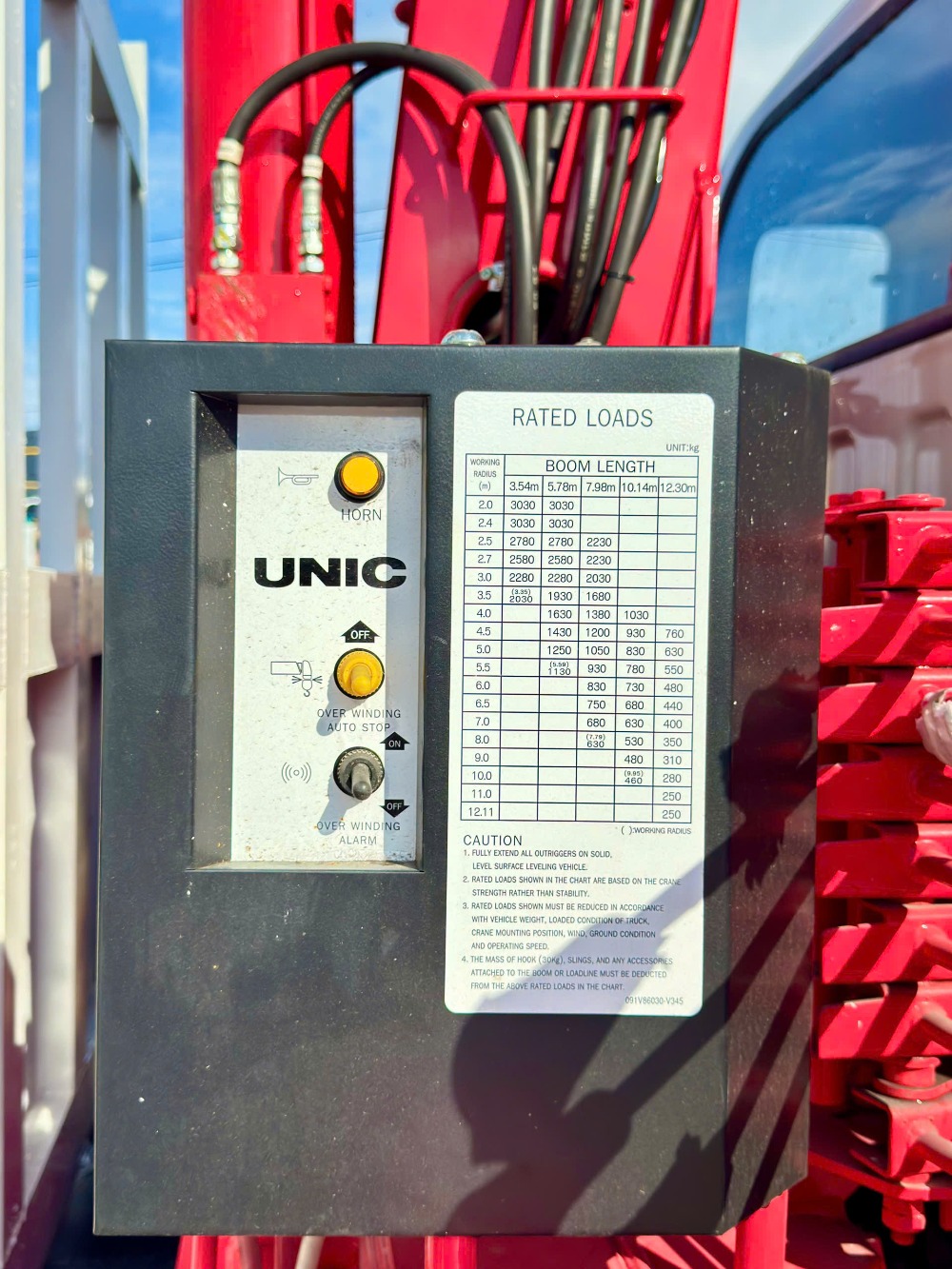

Hình ảnh cẩu UNIC URV375K
3. QUY CÁCH THÙNG LỬNG GẮN CẨU
Thùng được thiết kế tập trung vào khả năng chịu lực, độ chắc chắn của sàn và sự thuận tiện khi xếp dỡ hàng hóa.
Kết cấu sàn thùng
| Hạng mục | Quy cách |
|---|---|
| Đà dọc | Sắt U đúc U120, dày 4 mm |
| Đà ngang | Sắt U đúc U100, dày 4 mm |
| Mặt sàn | Tole lá me dày 3 mm |
| Ốp dọc sàn | Sắt chấn hình dày 3 mm |
| Lót đà dọc | Cao su dày 20 mm |
Hệ thống bửng
| Hạng mục | Quy cách |
|---|---|
| Số lượng | 05 bửng |
| Chiều cao bửng | 590 mm |
| Khung xương | Thép hộp 80 x 40 x 1,2 mm |
| Bản lề | Thép mạ |
| Tay khóa | Thép mạ |
| Ốp vách trong | Tole phẳng dày 1,5 mm |
| Ốp vách ngoài | Không ốp |
Mặt trước và hệ thống trụ
| Hạng mục | Quy cách |
|---|---|
| Khung mặt trước | Sắt đúc U80 |
| Ốp vách trong | Tole lá me dày 3 mm |
| Chiều cao mặt trước | 570 mm |
| Trụ trước | 02 trụ U120 x 5 mm |
| Trụ sau | 02 trụ U120 x 5 mm |
| Trụ giữa | 02 trụ U120 x 5 mm |
| Trụ giữa | Dạng trụ sống, có thể tháo rời |
Các chi tiết hoàn thiện
| Hạng mục | Quy cách |
|---|---|
| Lam đèn sau | Thép dày 3 mm |
| Cản hông | Thép hộp 60 x 30 x 1,2 mm, 2 tầng |
| Cản sau | Thép hộp 60 x 30 x 1,2 mm, 2 tầng |
| Vè sau | Inox chấn hình dày 0,8 mm |
| Đèn hông | Loại tiêu chuẩn |
| PTO | Đồng bộ với động cơ JAC |

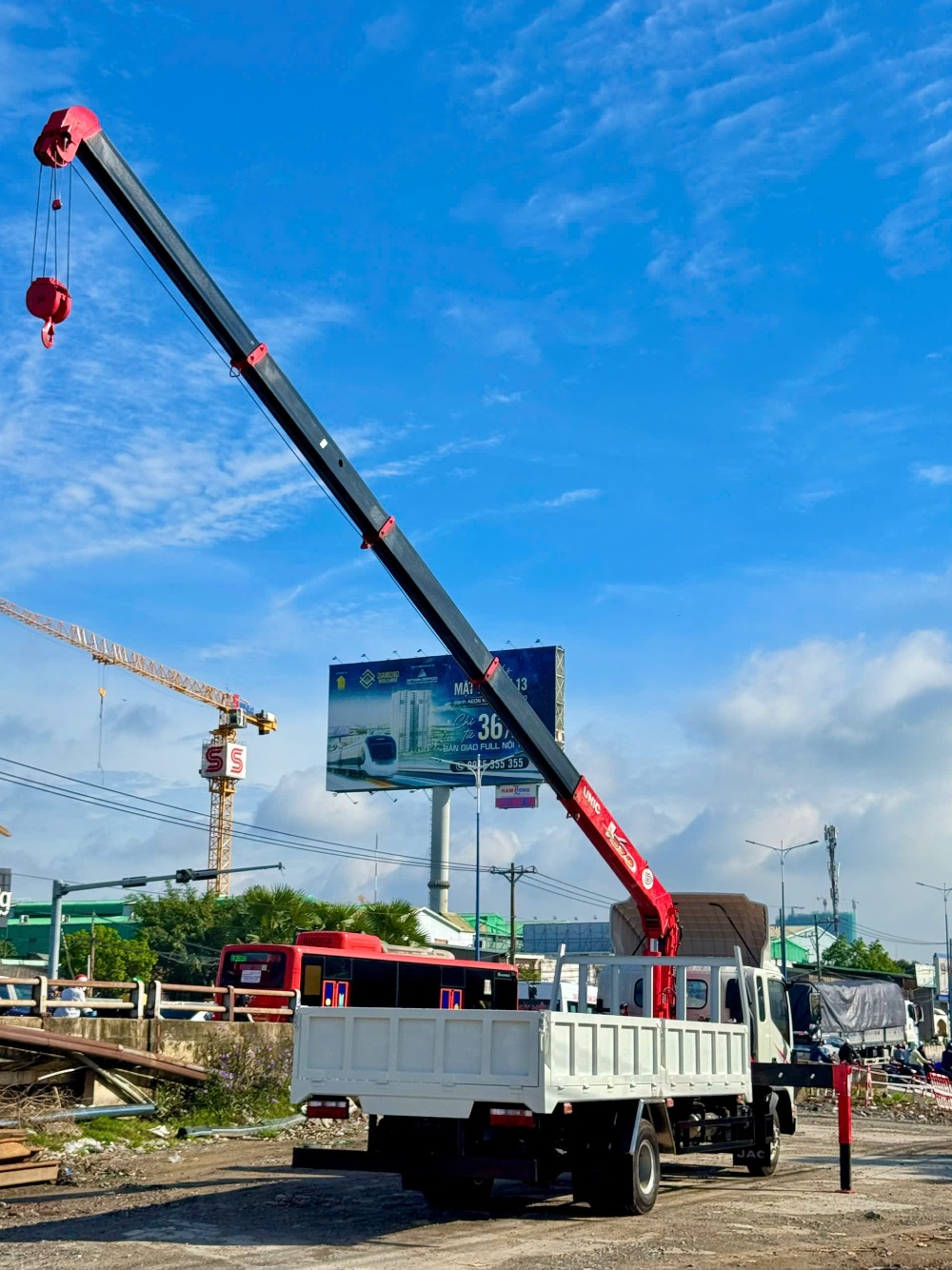

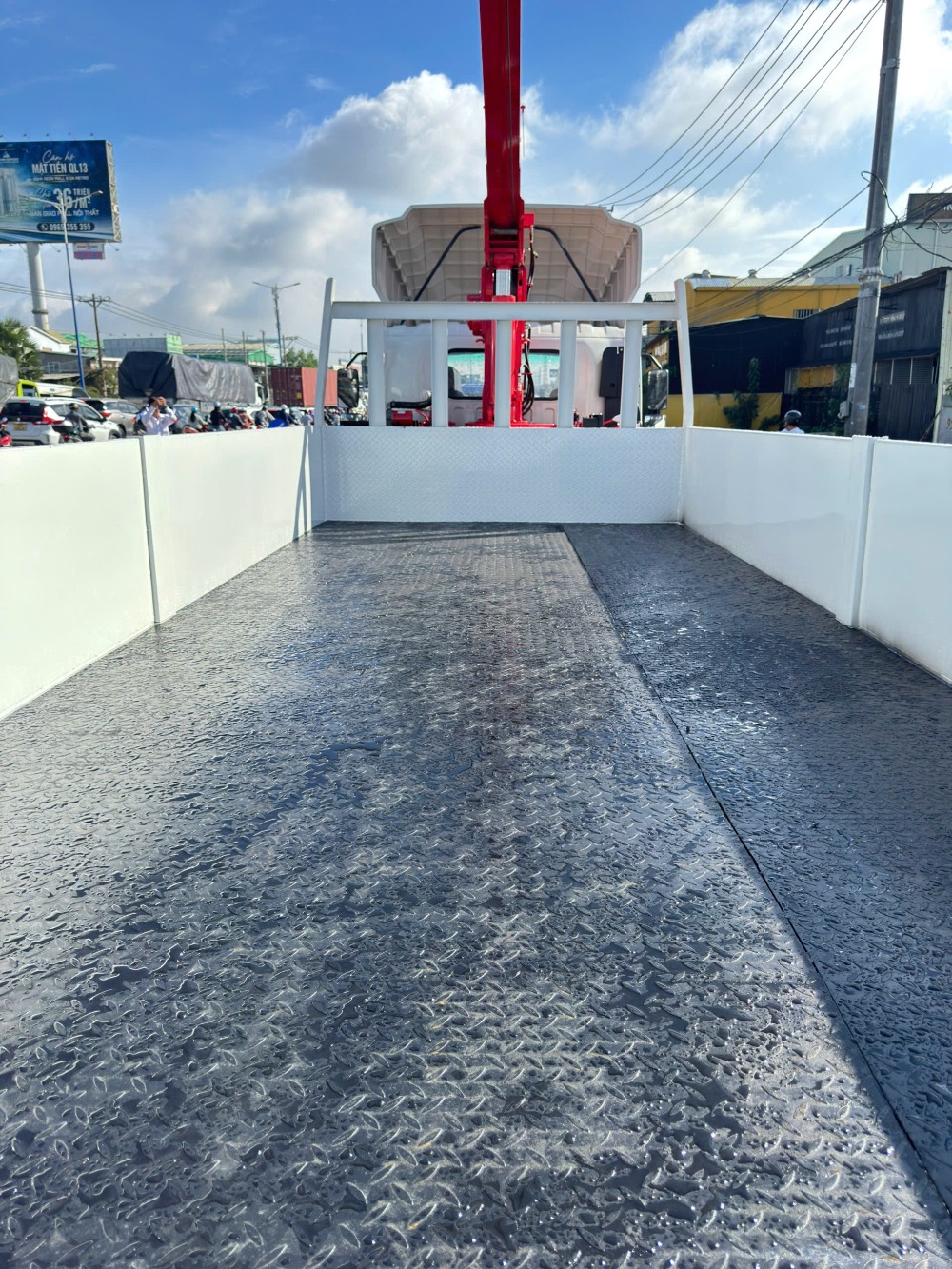

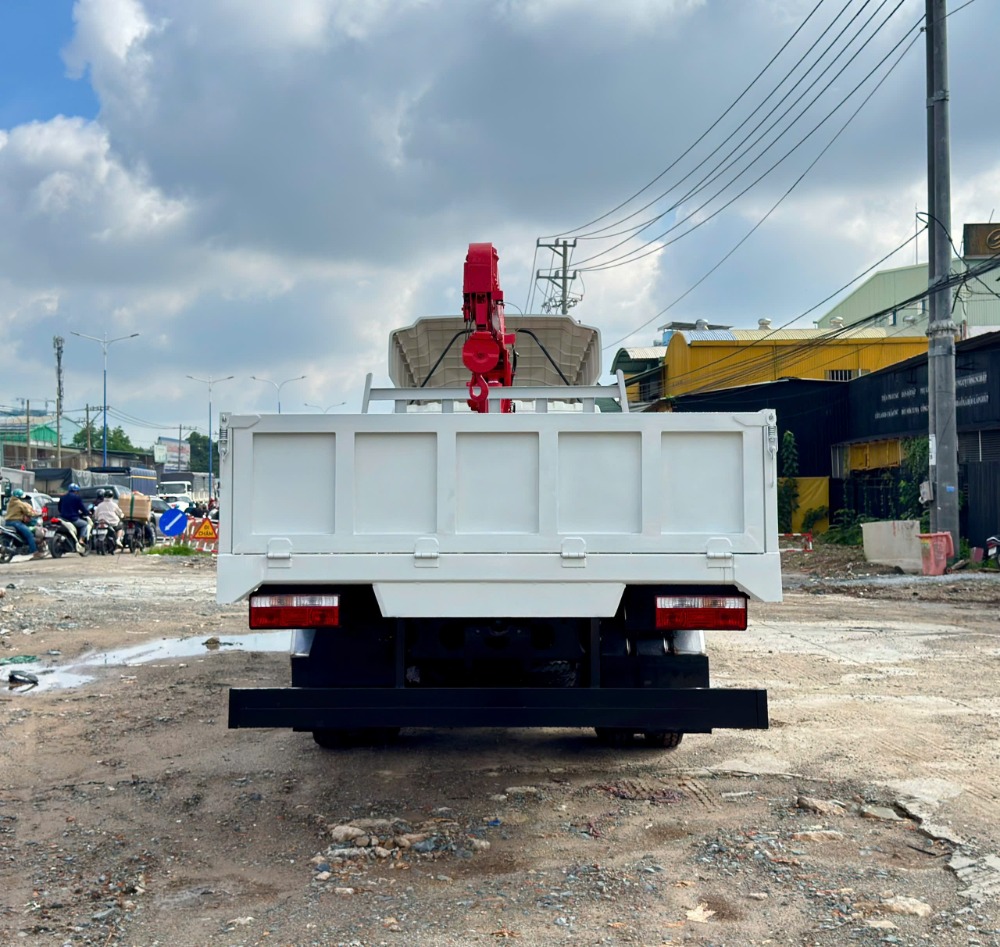

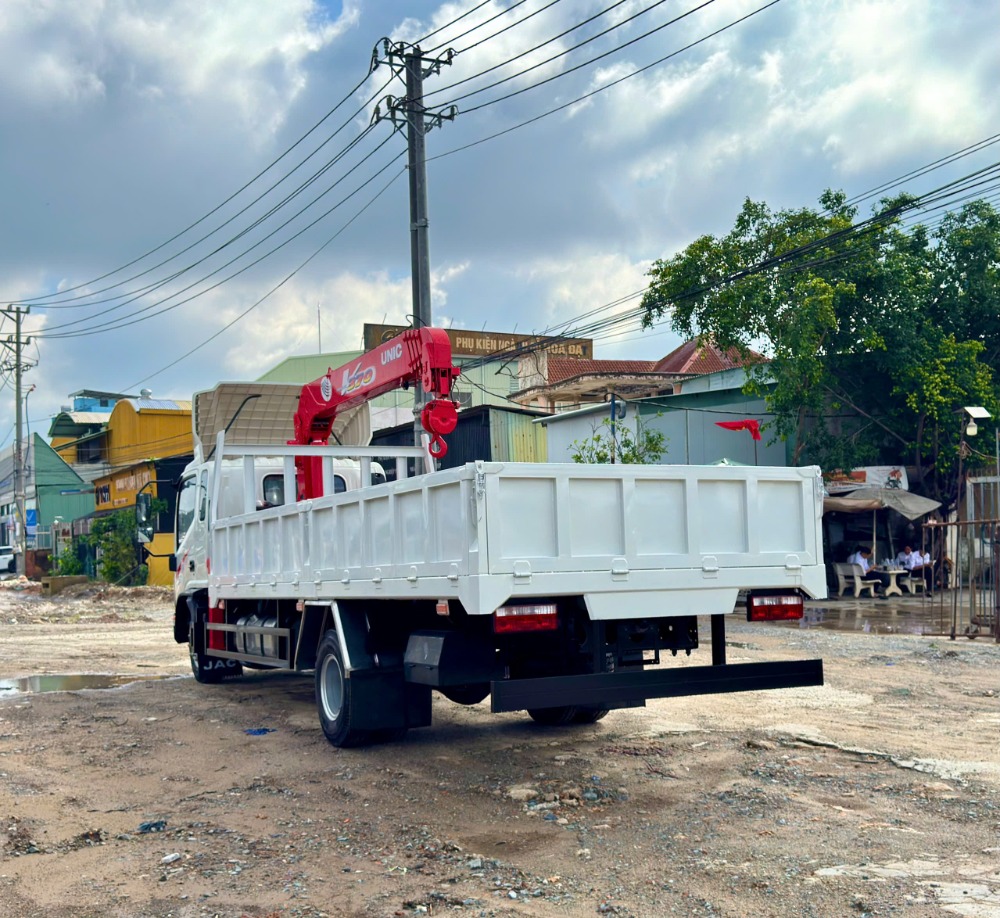

Hình ảnh thùng JAC N750 Plus E5 gắn cẩu UNIC URV375K
4. THIẾT KẾ THÙNG LỬNG PHÙ HỢP XE GẮN CẨU
Với đặc thù vừa chở hàng vừa nâng hạ, thùng lửng được bố trí để tạo không gian thao tác thuận tiện cho cần cẩu.
✅ Sàn thùng sử dụng U120 và U100 dày 4 mm.
✅ Mặt sàn tole lá me 3 mm, hỗ trợ tăng độ bám khi di chuyển và làm việc trên thùng.
✅ 05 bửng cao 590 mm, thuận tiện cho việc xếp dỡ.
✅ 02 trụ giữa dạng tháo rời, thuận tiện khi cần vận chuyển hàng hóa có kích thước lớn.
✅ Các vị trí cản, vè, lam đèn và đèn hông được hoàn thiện đồng bộ.
✅ PTO đồng bộ động cơ JAC, phục vụ vận hành hệ thống thủy lực của cẩu.

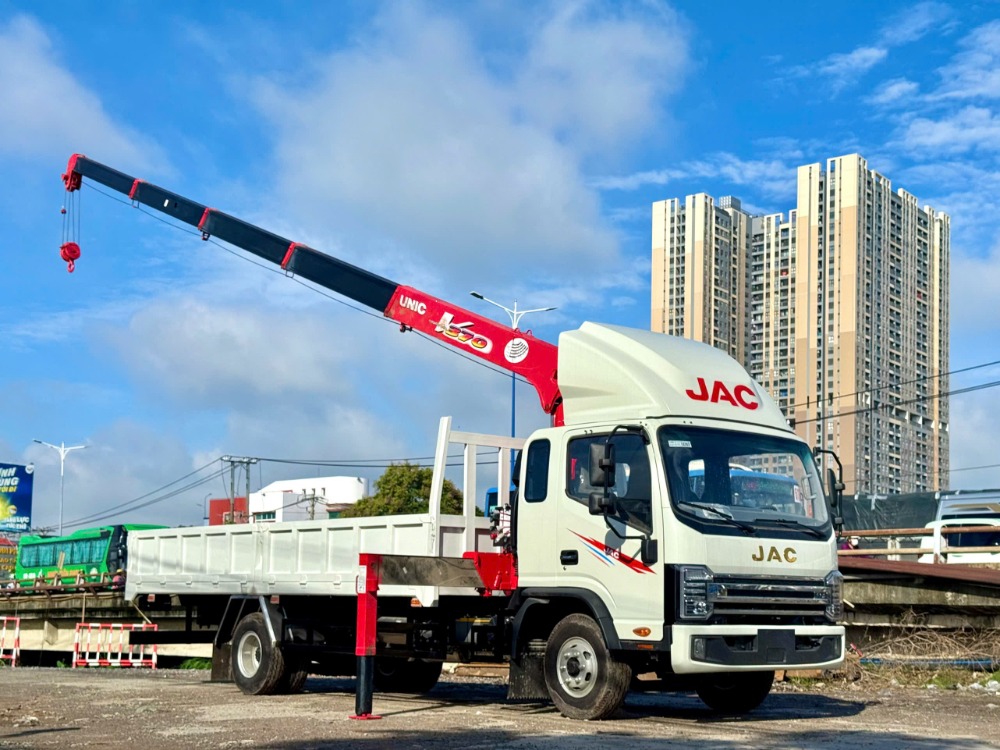

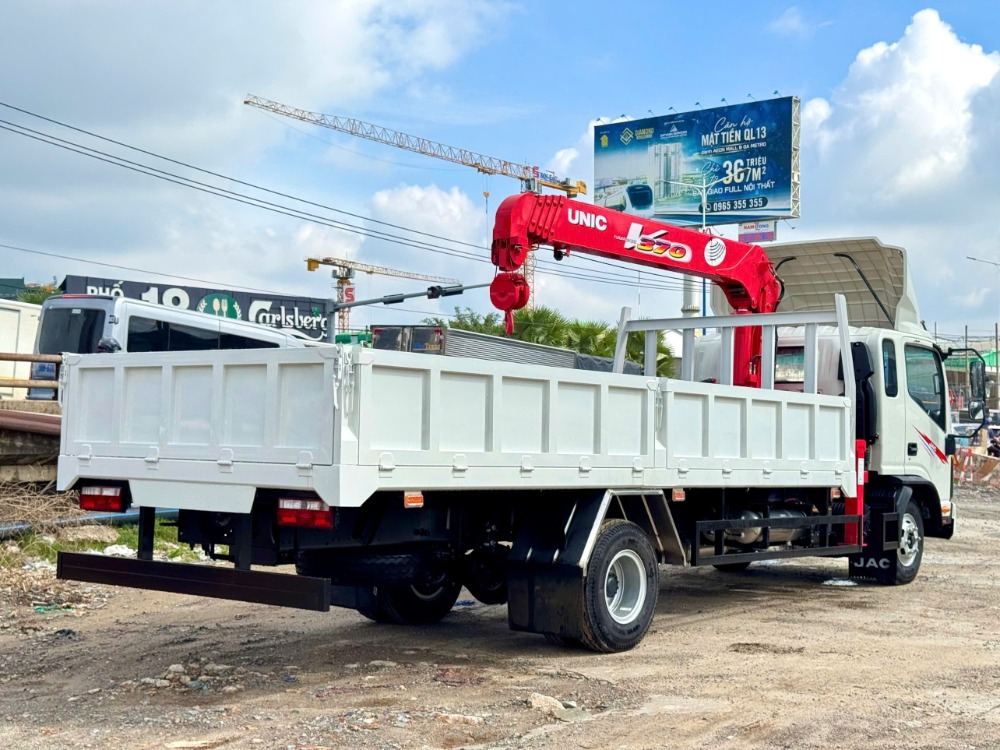

JAC N750 Plus E5 gắn cẩu UNIC URV375K
5. KHẢ NĂNG VẬN CHUYỂN VÀ NÂNG HẠ
JAC N750 Plus E5 gắn UNIC URV375K mang đến một cấu hình đa năng: một phương tiện đảm nhiệm cả vận chuyển và nâng hạ hàng hóa.
Thay vì phải sử dụng riêng xe tải và thiết bị nâng, xe cẩu tự hành có thể hỗ trợ đưa hàng hóa từ thùng xuống mặt đất hoặc nâng hàng lên vị trí cần thiết ngay tại công trình.
Một số nhu cầu sử dụng phù hợp
✅ Chở sắt thép và vật tư xây dựng.
✅ Chở máy móc, thiết bị cơ khí.
✅ Vận chuyển thiết bị điện, thiết bị công trình.
✅ Phục vụ công trình xây dựng và lắp đặt.
✅ Chở vật tư nông nghiệp.
✅ Vận chuyển hàng hóa cần bốc xếp bằng cẩu.
✅ Phù hợp cho doanh nghiệp cần một phương tiện chở hàng + nâng hạ.

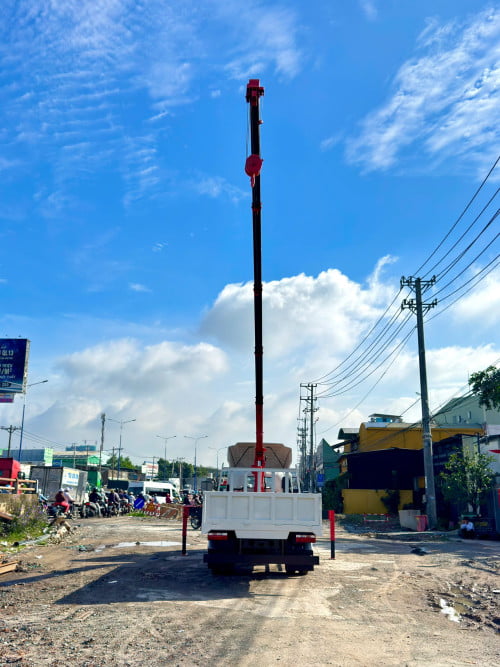

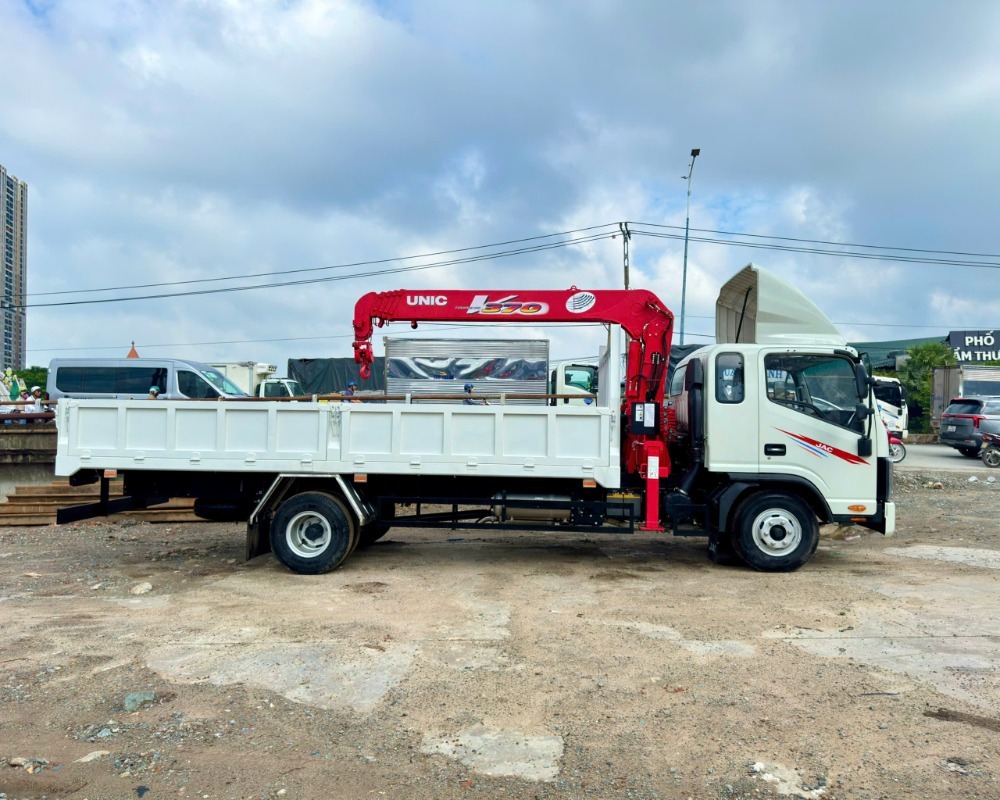

Khả năng vận hành và ứng dụng xe JAC N750 Plus E5 gắn cẩu UNIC URV375K
6. NHỮNG ĐIỂM ĐÁNG CHÚ Ý TRÊN CẤU HÌNH JAC N750 PLUS + UNIC URV375K
| Hạng mục | Nội dung |
|---|---|
| Nền xe | JAC N750 Plus E5 |
| Động cơ | Yuchai YC4S170-50 – 3.767 cc |
| Công suất | 125 kW |
| Tiêu chuẩn khí thải | Euro V |
| Cẩu | UNIC URV375K |
| Khả năng nâng | 3.030 kg tại 2,4 m |
| Số khúc cẩu | 5 khúc |
| Tầm với | Tối đa 12,11 m |
| Chiều dài cần | 3,54 – 12,30 m |
| Thùng | Thùng lửng 05 bửng |
| PTO | Đồng bộ động cơ |
| Mục đích sử dụng | Vận chuyển + nâng hạ |

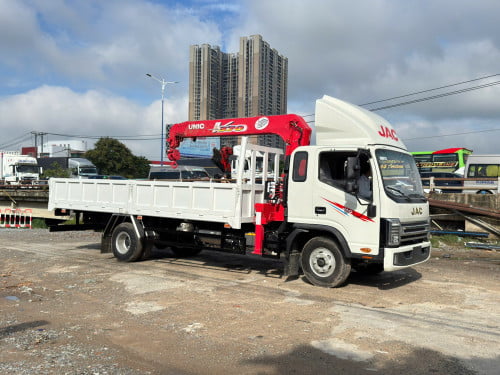

JAC N750 Plus E5 gắn cẩu UNIC URV375K
7. ÂN KHOA AUTO – ĐÓNG THÙNG, LẮP CẨU XE TẢI CHUYÊN DỤNG
Ân Khoa Auto cung cấp các giải pháp xe tải chuyên dụng theo nhu cầu sử dụng thực tế, trong đó có JAC N750 Plus E5 gắn cẩu UNIC URV375K 3 tấn 5 khúc.
✅ Tư vấn cấu hình xe và thiết bị chuyên dụng.
✅ Đóng thùng lửng, thùng gắn cẩu theo thiết kế.
✅ Lắp đặt hệ thống cẩu và PTO đồng bộ.
✅ Hỗ trợ hồ sơ đăng ký, đăng kiểm.
✅ Hỗ trợ thủ tục vay vốn ngân hàng theo hồ sơ.
✅ Giao xe trên toàn quốc.
