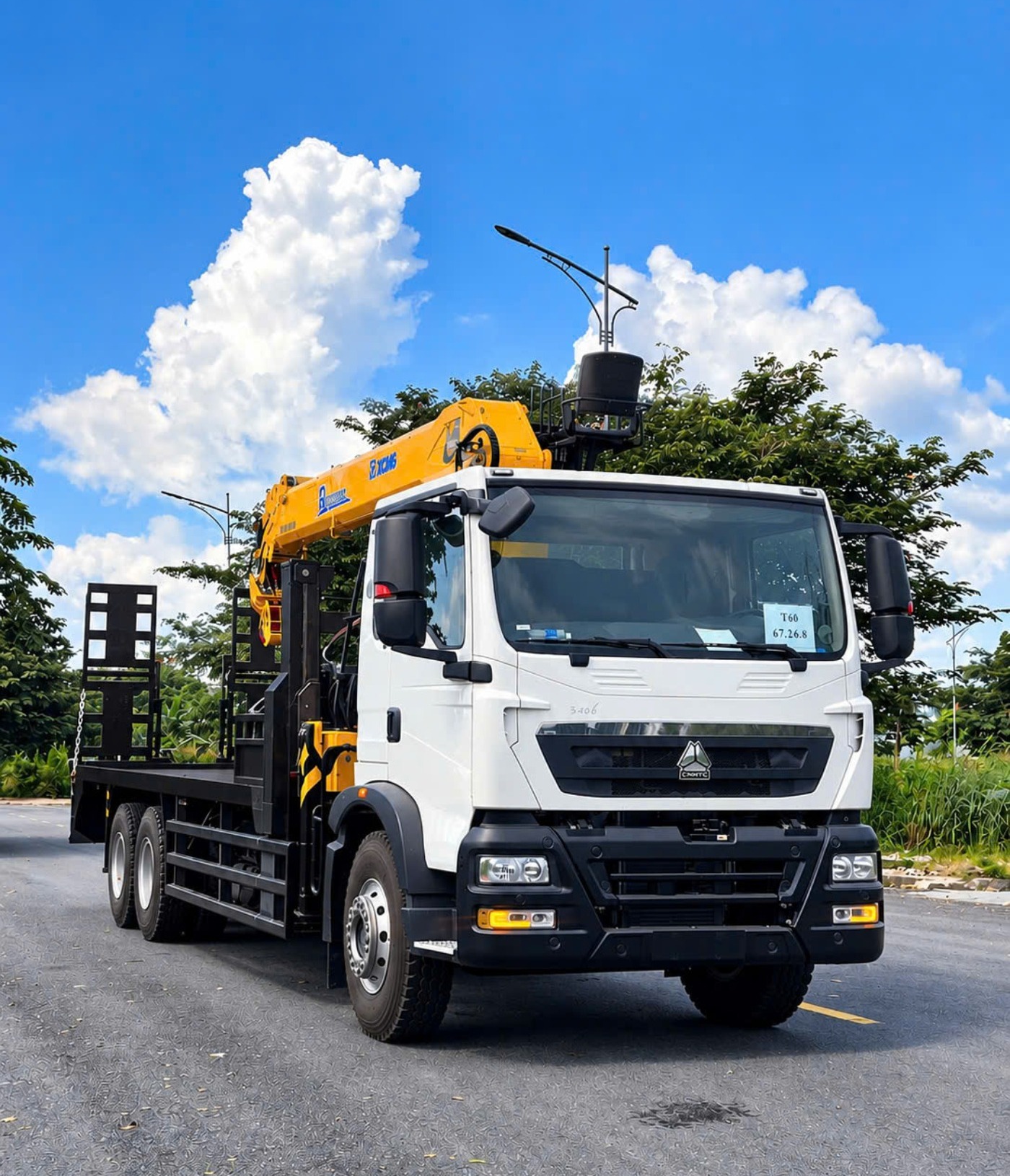

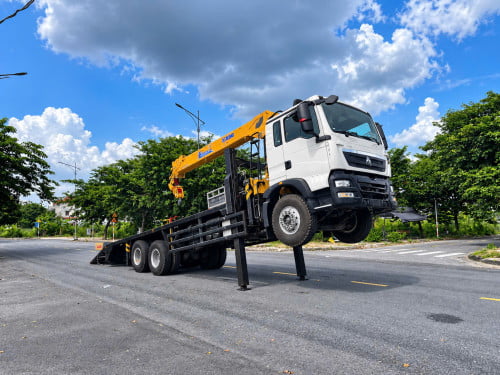

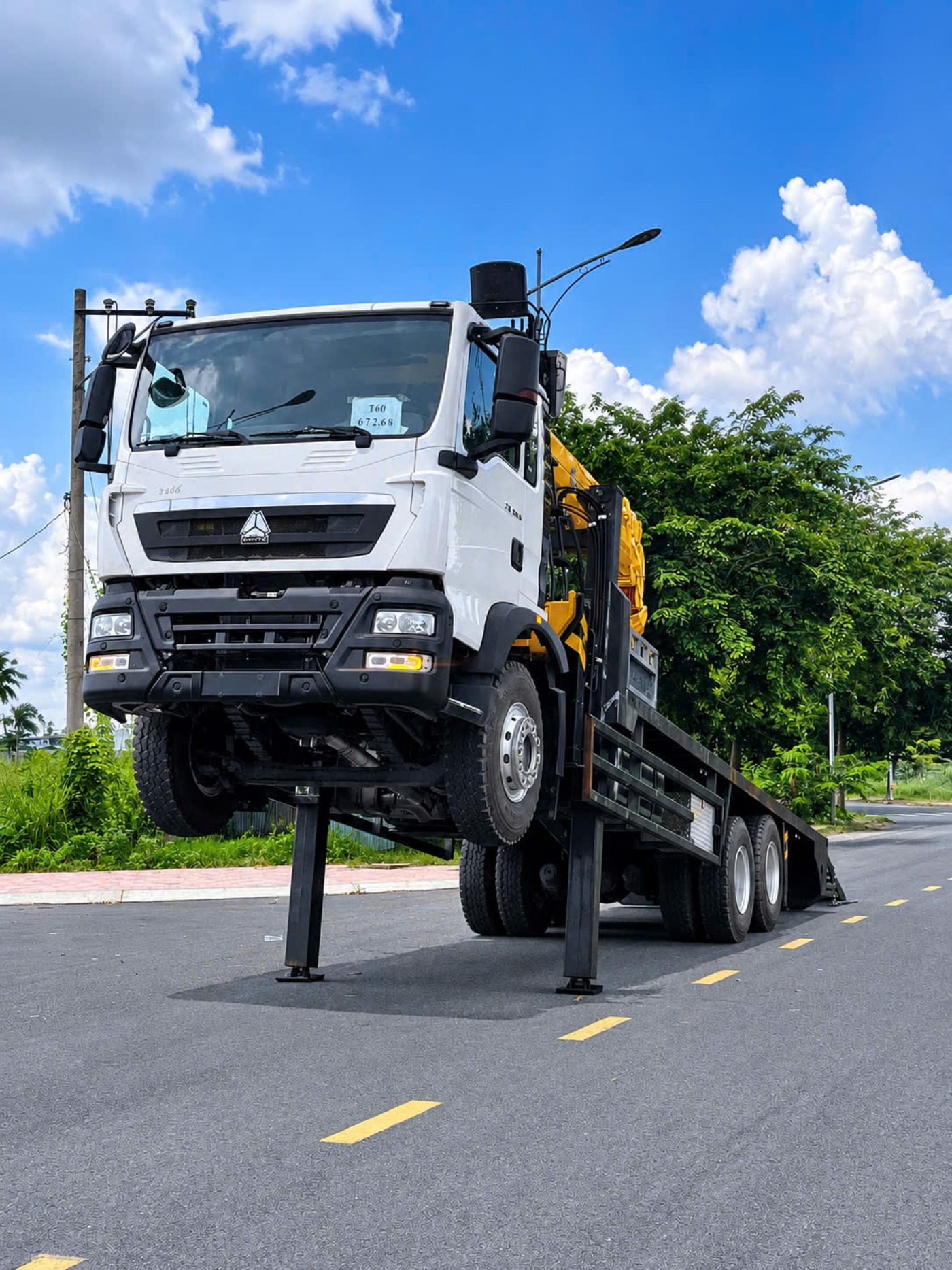

XE HOWO 3 CHÂN NÂNG ĐẦU CHỞ XE GẮN CẨU XCMG SQS200-6 8 TẤN
Xe HOWO 3 chân nâng đầu chở xe gắn cẩu XCMG SQS200-6 là dòng xe chuyên dùng kết hợp sàn nâng đầu thủy lực, tời kéo 15 tấn và cẩu tự hành sức nâng lớn nhất 8 tấn. Xe sử dụng chassis HOWO/CNHTC kiểu loại ZZ1257N464GE1, công thức bánh xe 6x4, động cơ MC07.28-50 và sàn chuyên dùng có kích thước 8.150 x 2.500 mm theo cấu hình cung cấp.
Sản phẩm hướng đến các doanh nghiệp vận tải máy công trình, đơn vị thi công xây dựng, cơ khí và doanh nghiệp cần vận chuyển kết hợp nâng hạ thiết bị tại công trường. Nhờ kết hợp sàn chở máy, cầu dẫn thủy lực, tời kéo và cẩu tự hành, xe hỗ trợ chủ động hơn trong quá trình bốc dỡ, di chuyển máy móc và thiết bị có kích thước phù hợp.
Tại Ân Khoa Auto, khách hàng được tư vấn cấu hình xe HOWO nâng đầu, kết cấu sàn chuyên dùng, hệ thống thủy lực và hồ sơ kỹ thuật theo nhu cầu khai thác thực tế.

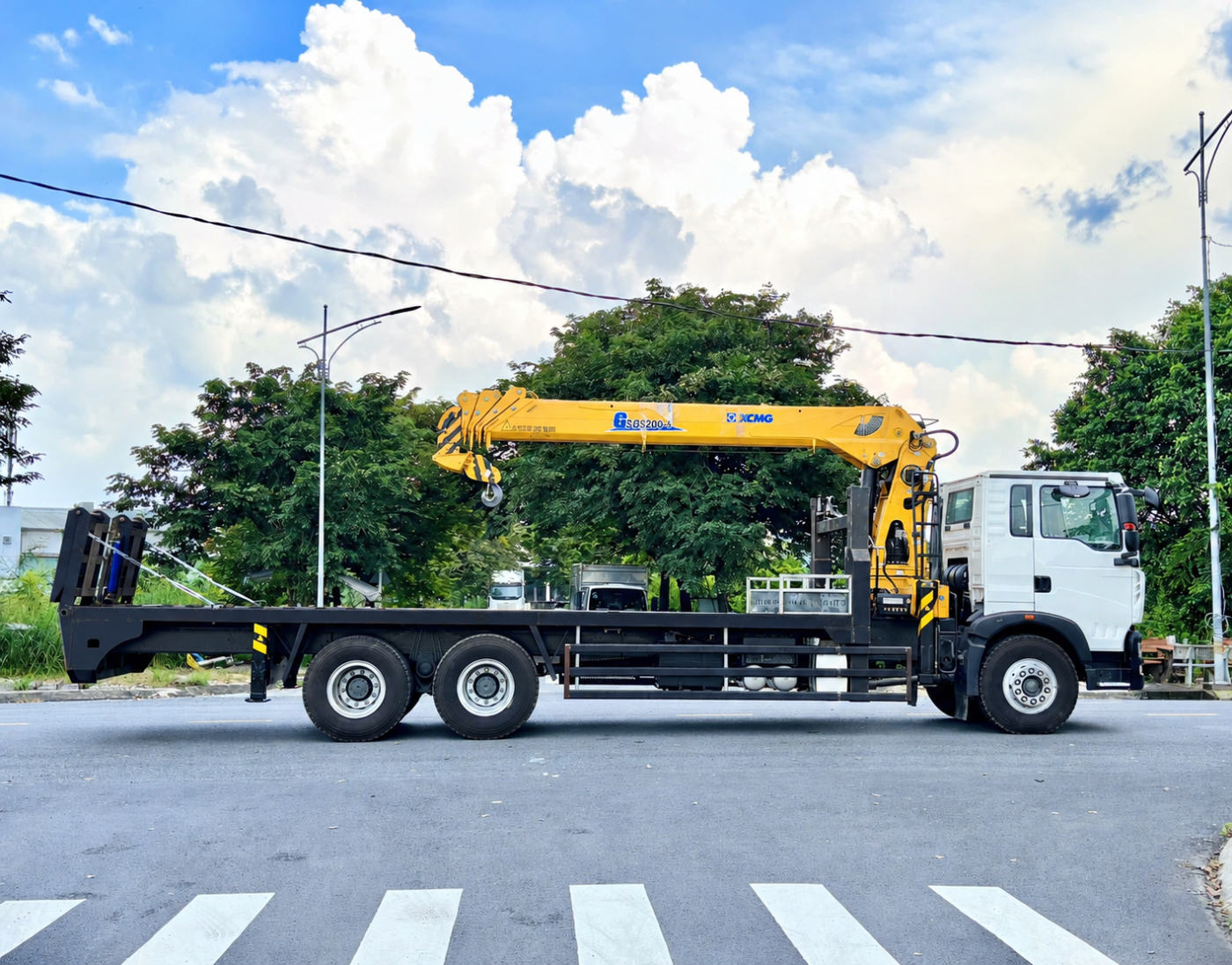

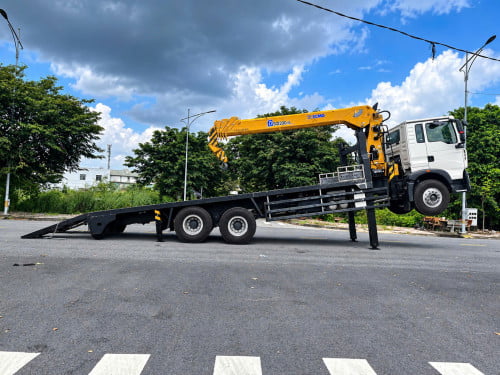

1. Tổng quan xe HOWO 3 chân nâng đầu chở xe gắn cẩu XCMG
Xe HOWO 3 chân nâng đầu được phát triển trên nền chassis tải nặng 6x4, kết hợp phần chuyên dùng thiết kế riêng phục vụ vận chuyển máy móc, xe cơ giới và các loại thiết bị thi công.
Điểm nổi bật của cấu hình là khả năng kết hợp ba chức năng: chở máy trên sàn chuyên dùng, kéo máy bằng tời và hỗ trợ nâng hạ bằng cẩu thủy lực.
Thông tin nổi bật của sản phẩm
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Thương hiệu xe | HOWO / CNHTC |
| Kiểu loại chassis | ZZ1257N464GE1 |
| Công thức bánh xe | 6x4 – 3 chân |
| Model động cơ | MC07.28-50 |
| Dung tích động cơ | 6.870 cm³ |
| Nhiên liệu | Diesel |
| Khối lượng bản thân theo thông tin cung cấp | 9.550 kg |
| Khối lượng toàn bộ theo thông tin cung cấp | 25.000 kg |
| Kích thước bao theo hồ sơ cung cấp | 11.840 x 2.500 x 3.890 mm |
| Kích thước sàn chuyên dùng | 8.150 x 2.500 mm |
| Tải trọng chở chuyên dùng theo cấu hình | 8.000 kg |
| Tời kéo | Tời mới, sức kéo danh định 15 tấn |
| Hệ thống lên xuống sàn | Cầu dẫn thủy lực phía sau |
| Cẩu tự hành | XCMG SQS200-6 |
| Sức nâng lớn nhất của cẩu | 8.000 kg tại bán kính 2,5 m theo thông số cung cấp |
Thông số khối lượng, kích thước và tải trọng nêu trên cần được đối chiếu với hồ sơ thiết kế, giấy chứng nhận chất lượng và kết quả đăng kiểm của xe hoàn thiện.
Khách hàng có thể xem thêm các mẫu xe tải chở xe máy chuyên dùng tại Ân Khoa Auto để tham khảo các cấu hình nâng đầu và sàn chở máy khác.

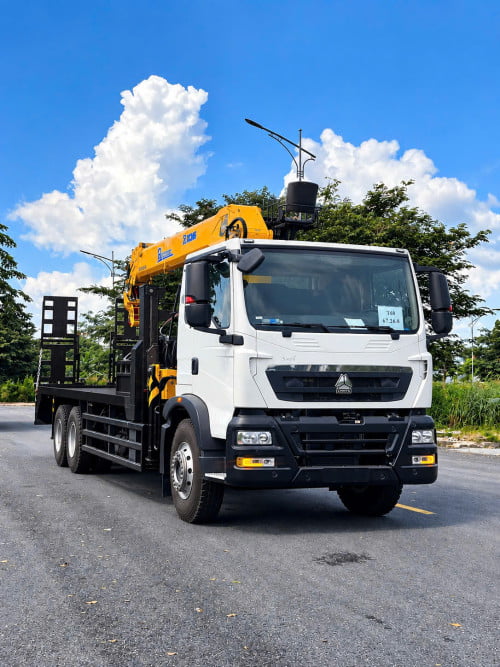

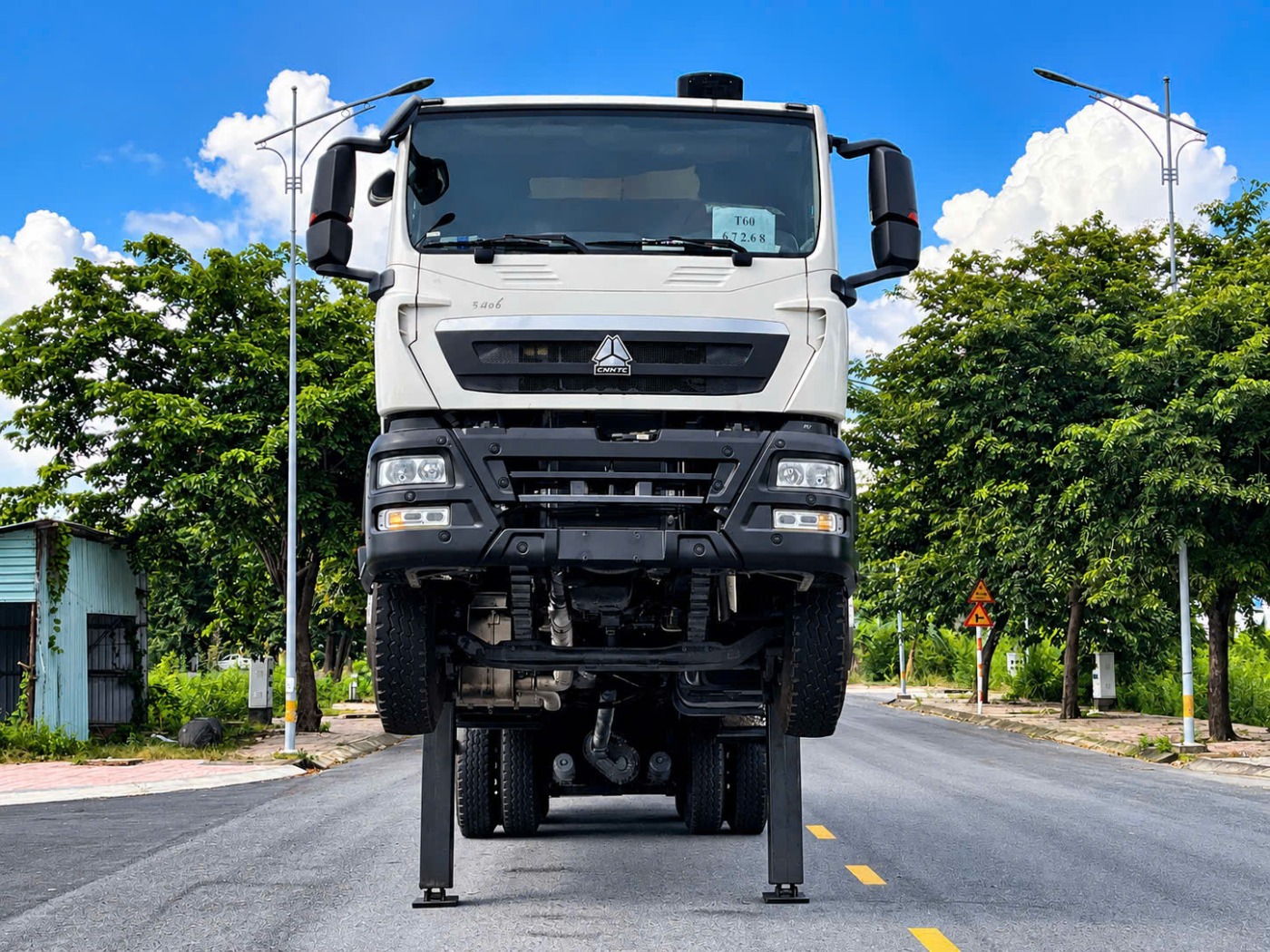

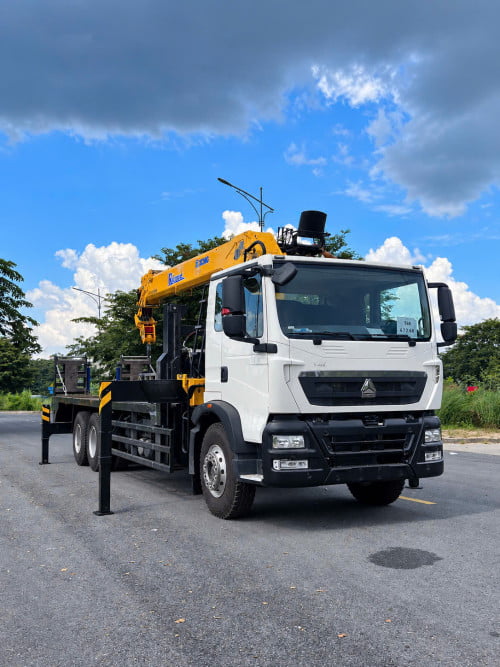

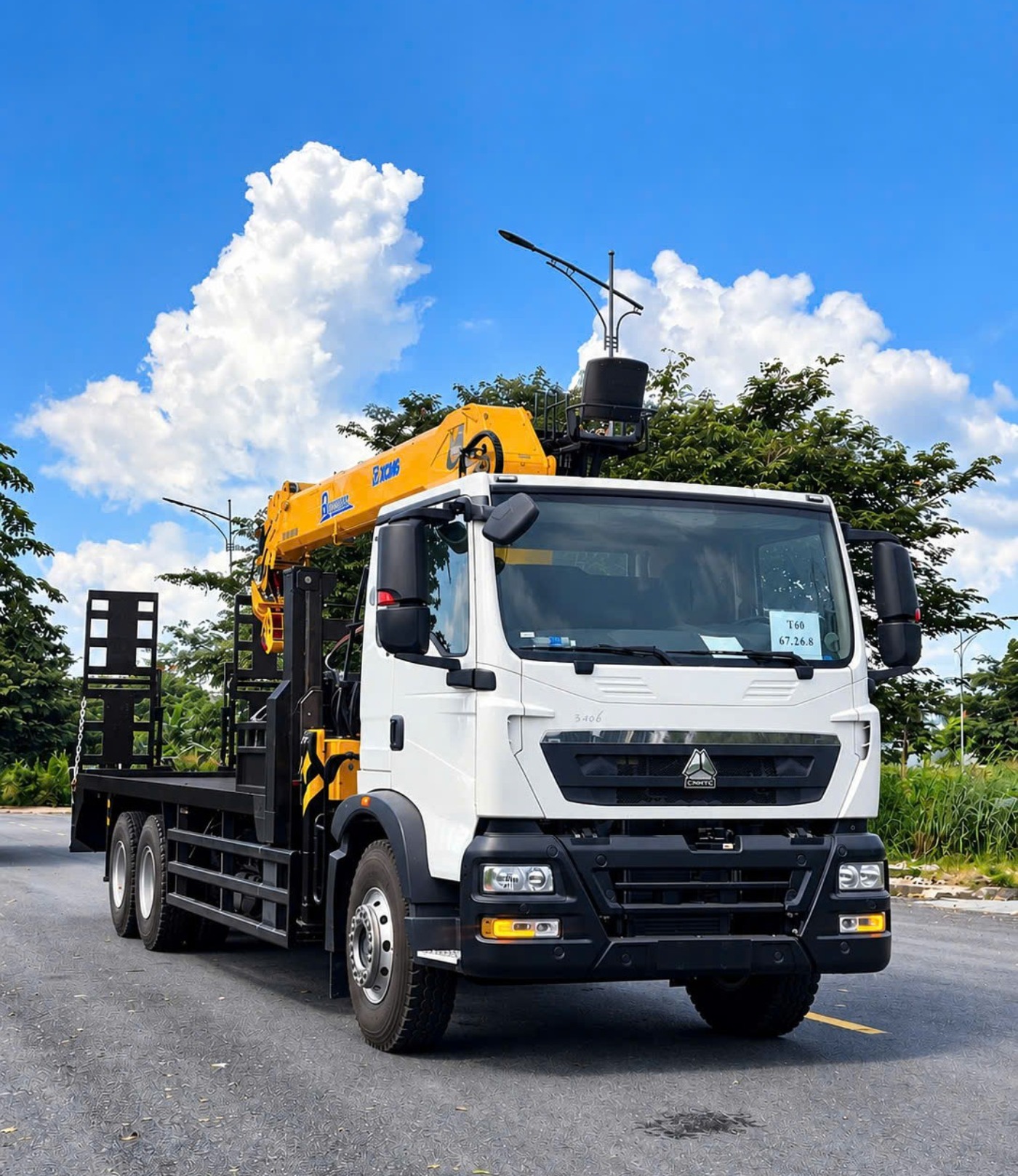

2. Chassis HOWO 3 chân 6x4 chắc chắn
Xe sử dụng chassis HOWO/CNHTC kiểu loại ZZ1257N464GE1, công thức bánh xe 6x4, phù hợp để phát triển cấu hình xe chở máy công trình và thiết bị chuyên dùng có tải trọng lớn.
Theo dữ liệu kỹ thuật tham khảo của model động cơ MC07.28-50, động cơ có dung tích 6.870 cm³, công suất định mức 206 kW tại 2.300 vòng/phút, tương đương khoảng 280 PS, và mô men xoắn cực đại khoảng 1.100 Nm trong dải 1.200–1.800 vòng/phút. Các thông số này cần được xác nhận lại theo đúng phiên bản động cơ và hồ sơ của chiếc xe thực tế.
Bảng thông số chassis HOWO
| Hạng mục | Thông số |
|---|---|
| Nhãn hiệu chassis | CNHTC / HOWO |
| Kiểu loại | ZZ1257N464GE1 |
| Cấu hình bánh xe | 6x4 |
| Động cơ | MC07.28-50 |
| Cấu tạo động cơ | Diesel 4 kỳ, 6 xi-lanh thẳng hàng, tăng áp |
| Dung tích xi-lanh | 6.870 cm³ |
| Công suất tham khảo | 206 kW tại 2.300 vòng/phút |
| Mô men xoắn tham khảo | 1.100 Nm tại 1.200–1.800 vòng/phút |
| Khối lượng bản thân theo hồ sơ cung cấp | 9.550 kg |
| Khối lượng toàn bộ theo hồ sơ cung cấp | 25.000 kg |
| Kích thước bao theo dữ liệu cung cấp | 11.840 x 2.500 x 3.890 mm |
| Lốp xe theo thông tin cung cấp | 12.00R20 |
| Trang bị cabin | Máy lạnh cabin |
| Nhiên liệu | Diesel |
Động cơ diesel và cấu hình 6x4 là nền tảng cho xe chuyên dùng vận chuyển thiết bị. Khả năng khai thác thực tế phải căn cứ tải trọng được phép, tải trọng phân bố lên từng trục, đặc tính tuyến đường và yêu cầu vận hành của hệ thống nâng hạ.

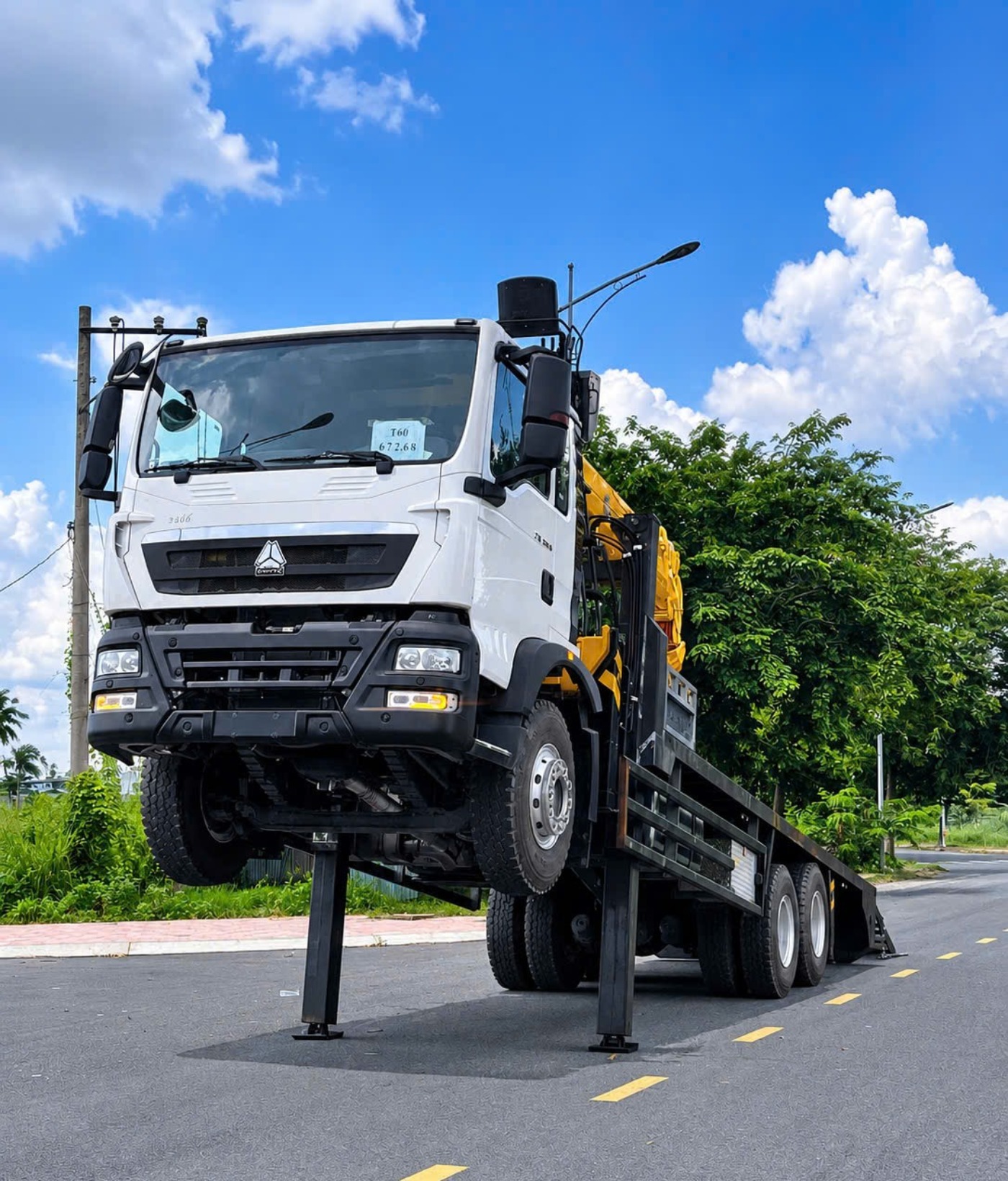

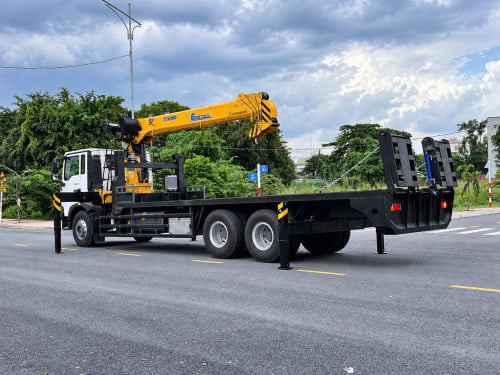

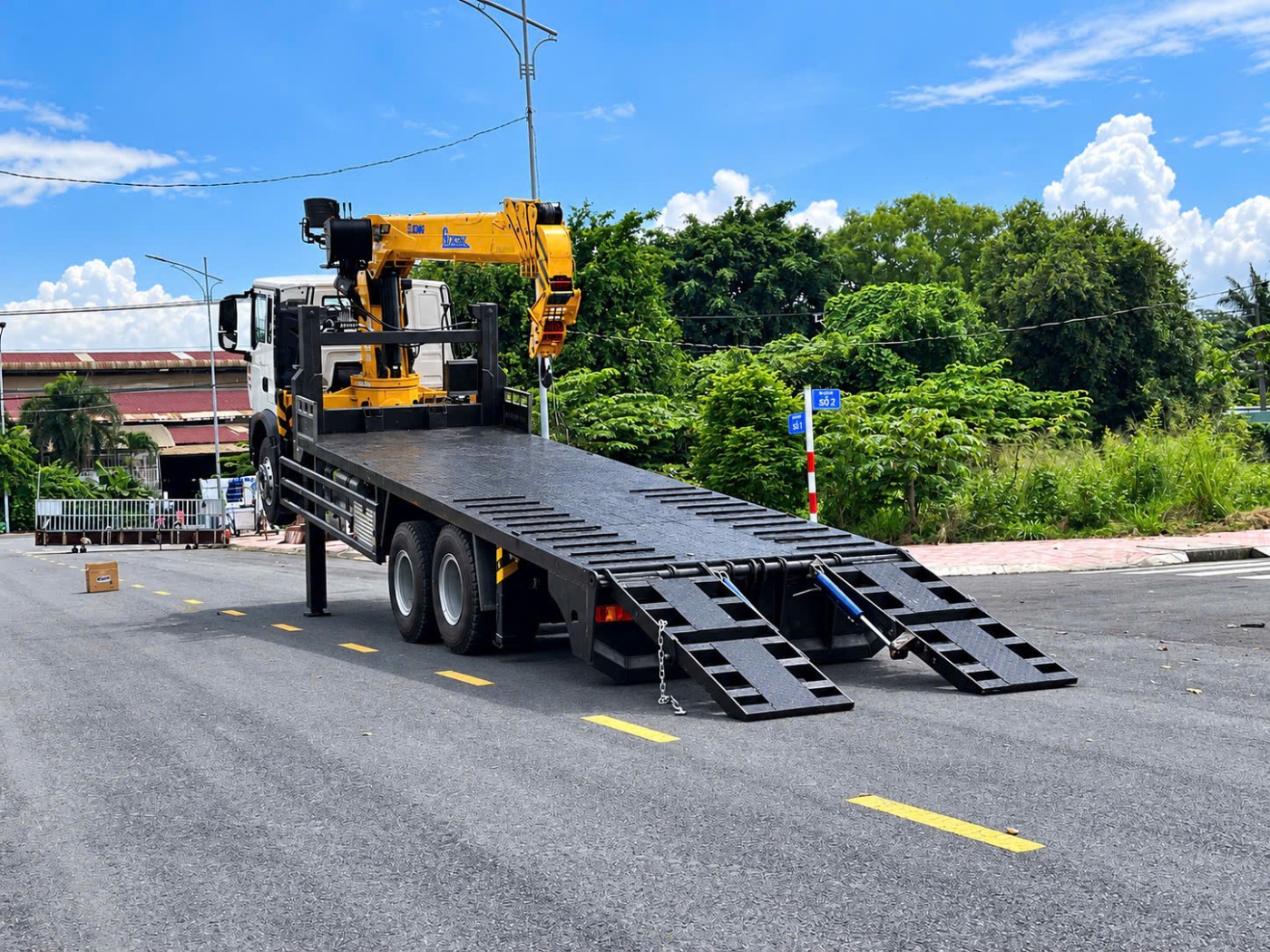

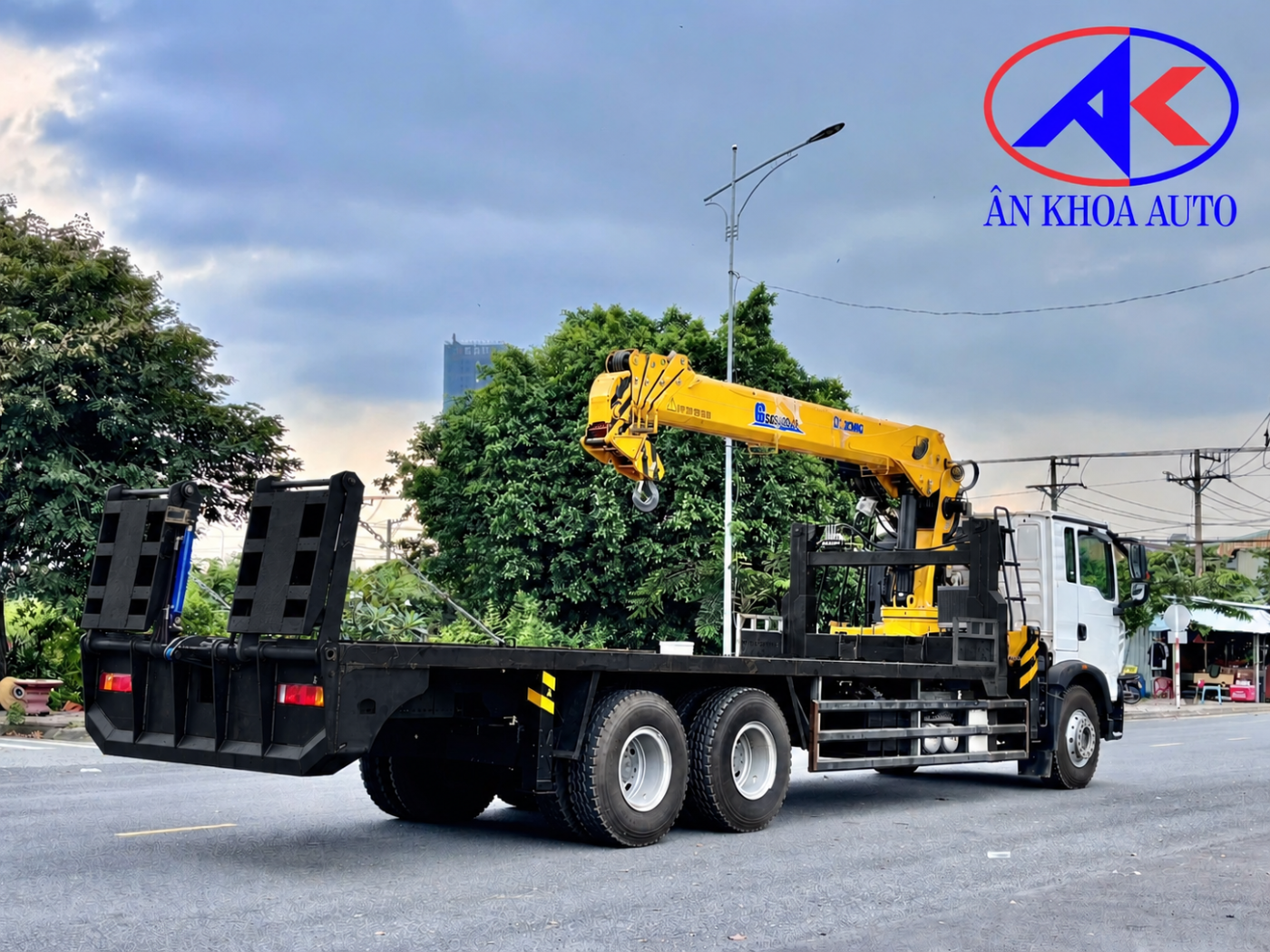

3. Sàn nâng đầu chở máy chuyên dùng dài 8,15 mét
Sàn chuyên dùng được thiết kế với kích thước 8.150 x 2.500 mm, phục vụ vận chuyển máy công trình, xe cơ giới và các thiết bị có kích thước phù hợp.
Kết cấu sàn sử dụng hệ thống dầm thép, mặt sàn chống trượt và cụm nâng hạ thủy lực. Phía sau xe bố trí cầu dẫn thủy lực hỗ trợ đưa thiết bị lên và xuống sàn khi xe được đặt ở vị trí vận hành phù hợp.
Quy cách kết cấu sàn chuyên dùng
| Hạng mục | Quy cách |
|---|---|
| Kích thước sàn | 8.150 x 2.500 mm |
| Tải trọng chở chuyên dùng theo cấu hình | 8 tấn |
| Đà dọc chính | Thép U160 dày 5 mm, loại U đúc |
| Gia cường đà dọc | Bổ sung 1 tấm thép la bên trong dày 10 mm |
| Đà ngang | Thép U100 loại dày, ốp đôi tạo dạng hộp vuông 100 mm |
| Vị trí đà ngang | Đặt âm xuyên qua đà dọc theo thiết kế |
| Biên thùng / khung sàn | Thép dày 16 mm theo cấu hình cung cấp |
| Mặt sàn | Thép lá me phẳng dày 4 mm |
| Bề mặt chống trượt | Bố trí thép tròn phi 10 theo thiết kế |
| Khung chịu lực phía sau | Thép tấm chấn hình dày 10 mm |
| Trụ nâng đầu | Cụm trụ thủy lực mới 100% |
| Xi-lanh thủy lực | Loại nhập khẩu theo thông tin cung cấp |

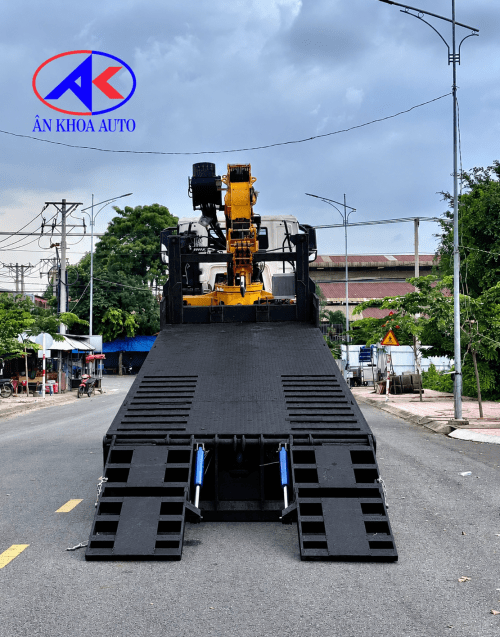

| Cầu dẫn sau | Cầu dẫn thủy lực |
Ưu điểm của sàn nâng đầu thủy lực
Hỗ trợ lên xuống máy công trình: Cầu dẫn phía sau tạo đường dẫn cho máy móc và thiết bị lên xuống sàn khi thực hiện đúng quy trình vận hành.
Tăng tính chủ động khi vận chuyển: Thiết kế sàn chuyên dùng giúp doanh nghiệp chủ động bố trí và cố định hàng hóa phù hợp với kích thước sàn.
Kết cấu phục vụ tải trọng chuyên dùng: Hệ thống đà dọc, đà ngang, khung sàn và các chi tiết tăng cứng được thiết kế đồng bộ theo hồ sơ chuyên dùng.
Kết hợp thiết bị kéo và nâng: Khi phối hợp với tời kéo 15 tấn và cẩu tự hành XCMG, xe có thể hỗ trợ nhiều công đoạn bốc dỡ khác nhau, trong giới hạn cho phép của từng thiết bị.
Kết cấu thép và tải trọng sử dụng cuối cùng phải theo hồ sơ thiết kế được phê duyệt; không tự tăng tải chỉ dựa trên độ dày vật liệu hoặc sức kéo của tời.

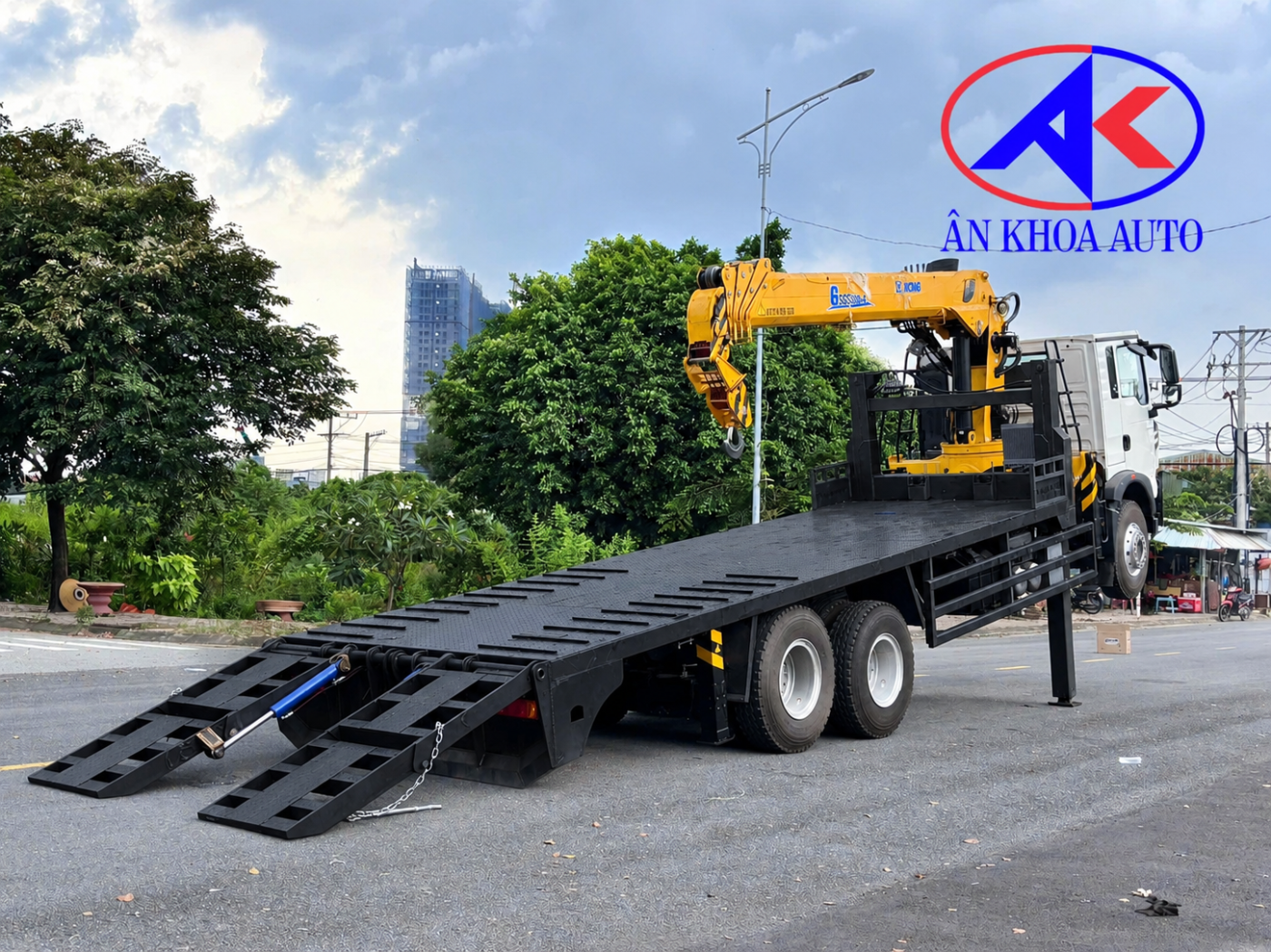

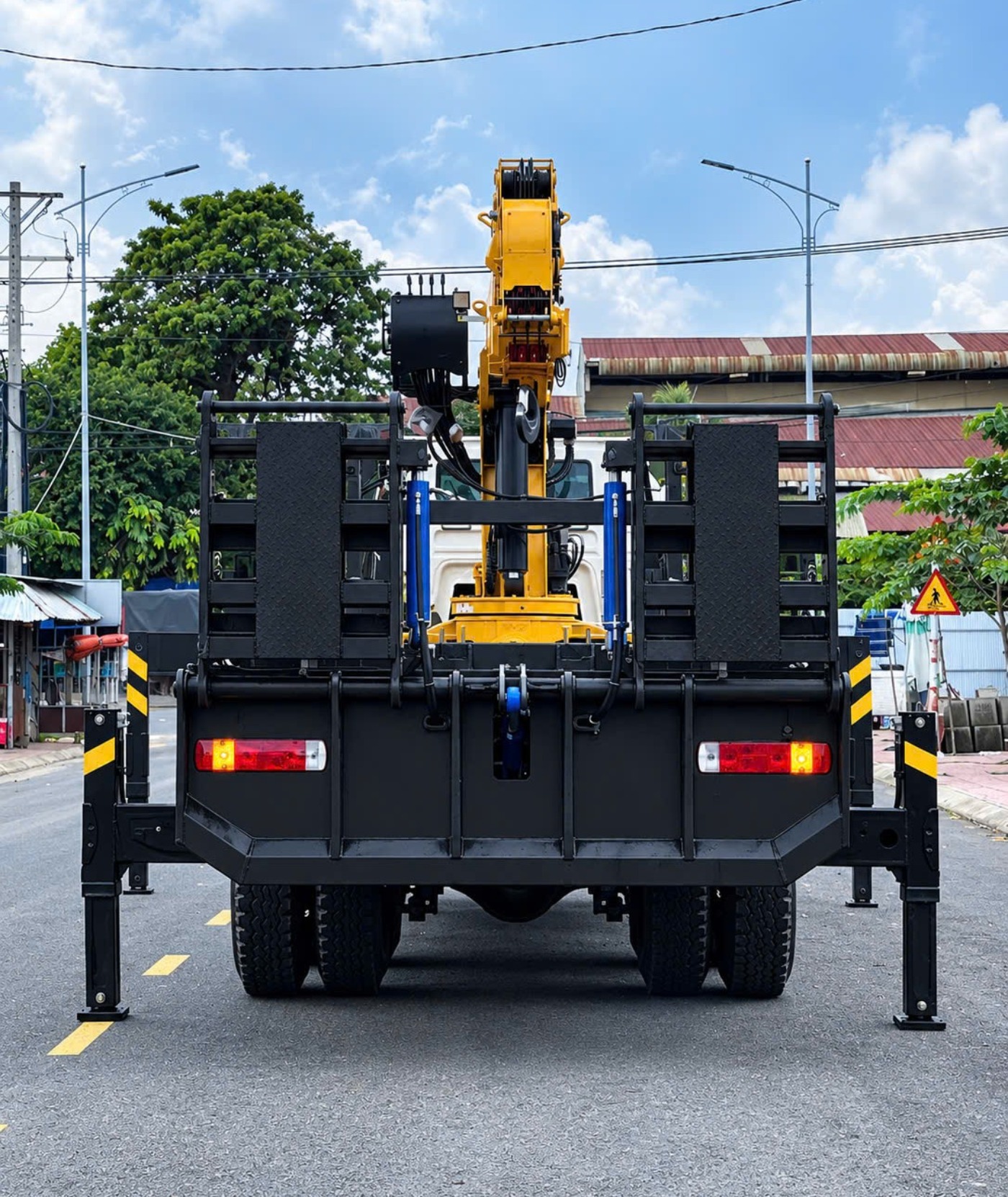

4. Tời kéo 15 tấn và hệ thống cầu dẫn thủy lực
Xe được trang bị tời kéo mới có sức kéo danh định 15 tấn theo thông tin cấu hình. Tời hỗ trợ kéo thiết bị lên sàn khi điều kiện mặt bằng, tải trọng và phương án thao tác phù hợp.

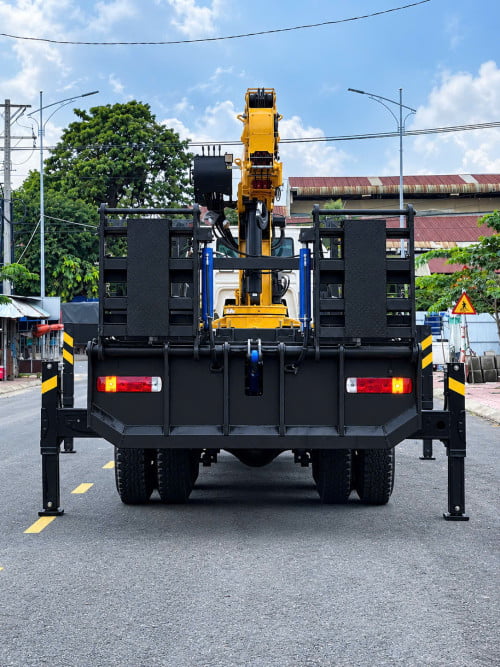

Cụm cầu dẫn phía sau được vận hành bằng thủy lực, hỗ trợ quá trình đưa máy công trình lên xuống sàn. Cụm trụ nâng đầu và xi-lanh thủy lực nhập khẩu phối hợp với kết cấu sàn nâng đầu theo thiết kế.
Thông tin thiết bị nâng đầu
| Hạng mục | Thông số |
|---|---|
| Tời kéo | Mới 100% theo cấu hình cung cấp |
| Sức kéo danh định | 15 tấn |
| Cầu dẫn phía sau | Điều khiển thủy lực |
| Cụm nâng đầu | Trụ nâng thủy lực |
| Xi-lanh | Loại nhập khẩu theo thông tin cung cấp |
| Mục đích sử dụng | Hỗ trợ kéo, nâng hạ và đưa máy lên xuống sàn |
Cần phân biệt sức kéo danh định của tời với tải trọng chở trên sàn và sức nâng của cẩu. Đây là ba thông số khác nhau, được xác định theo điều kiện và giới hạn làm việc của từng thiết bị.

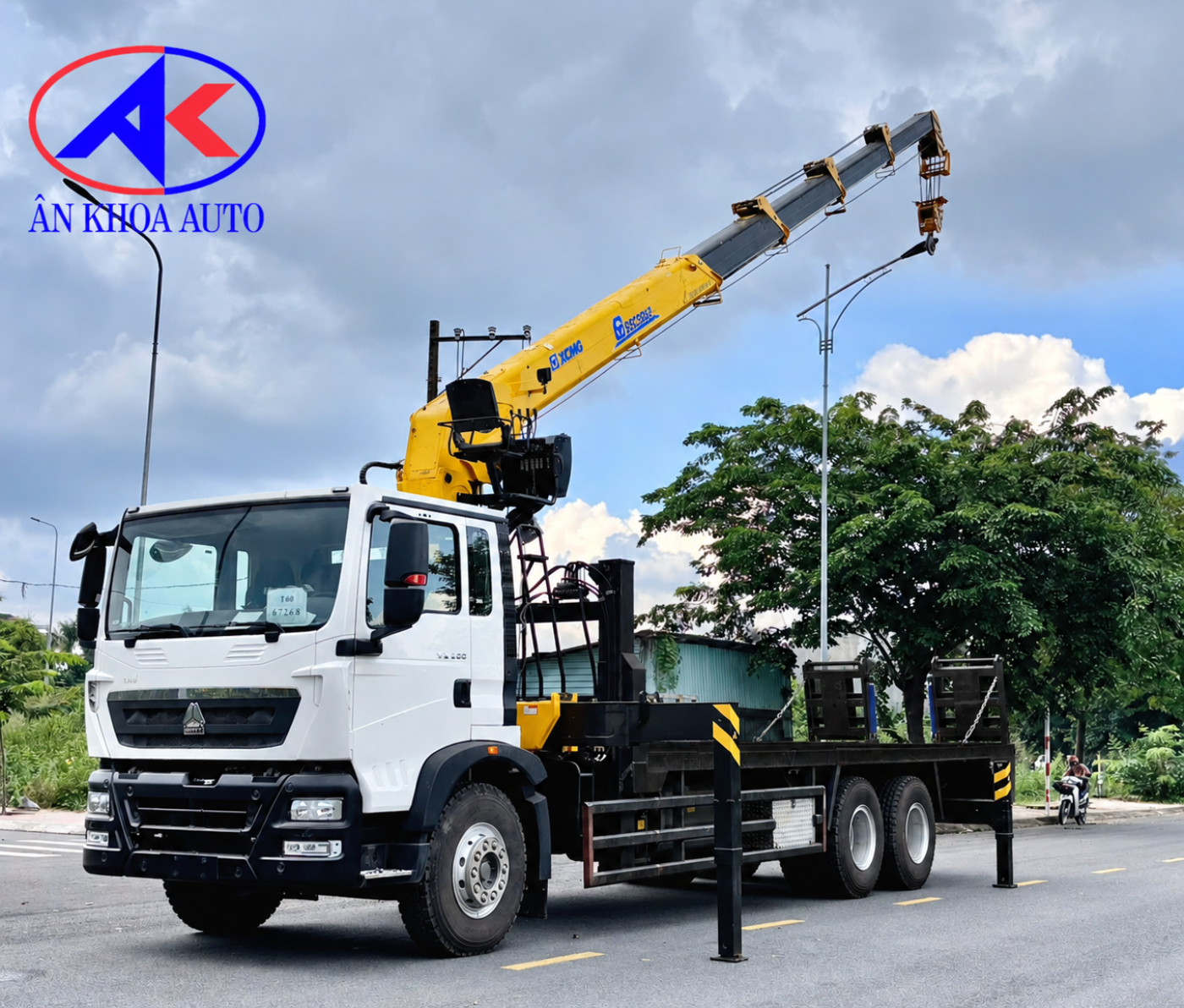

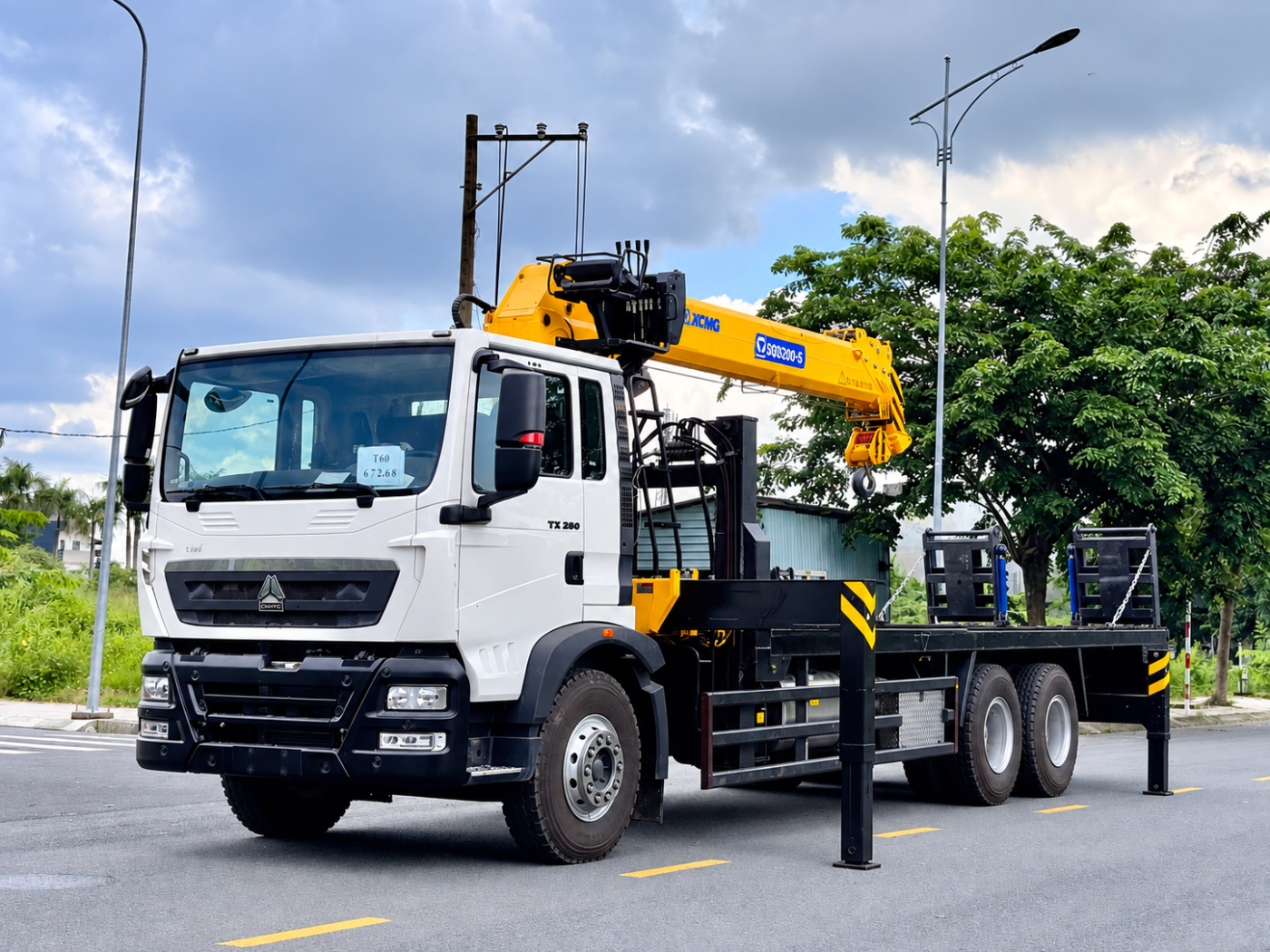

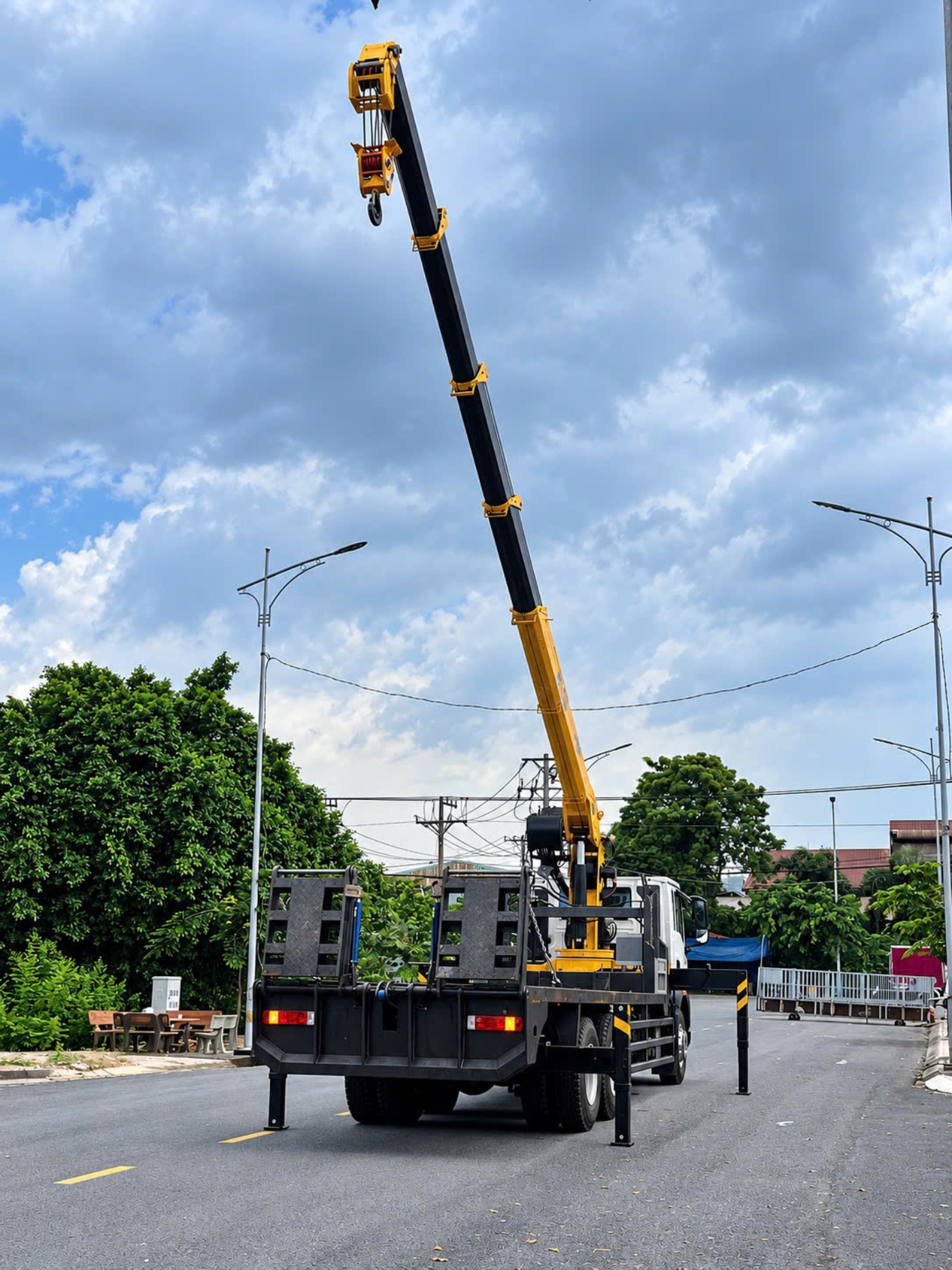

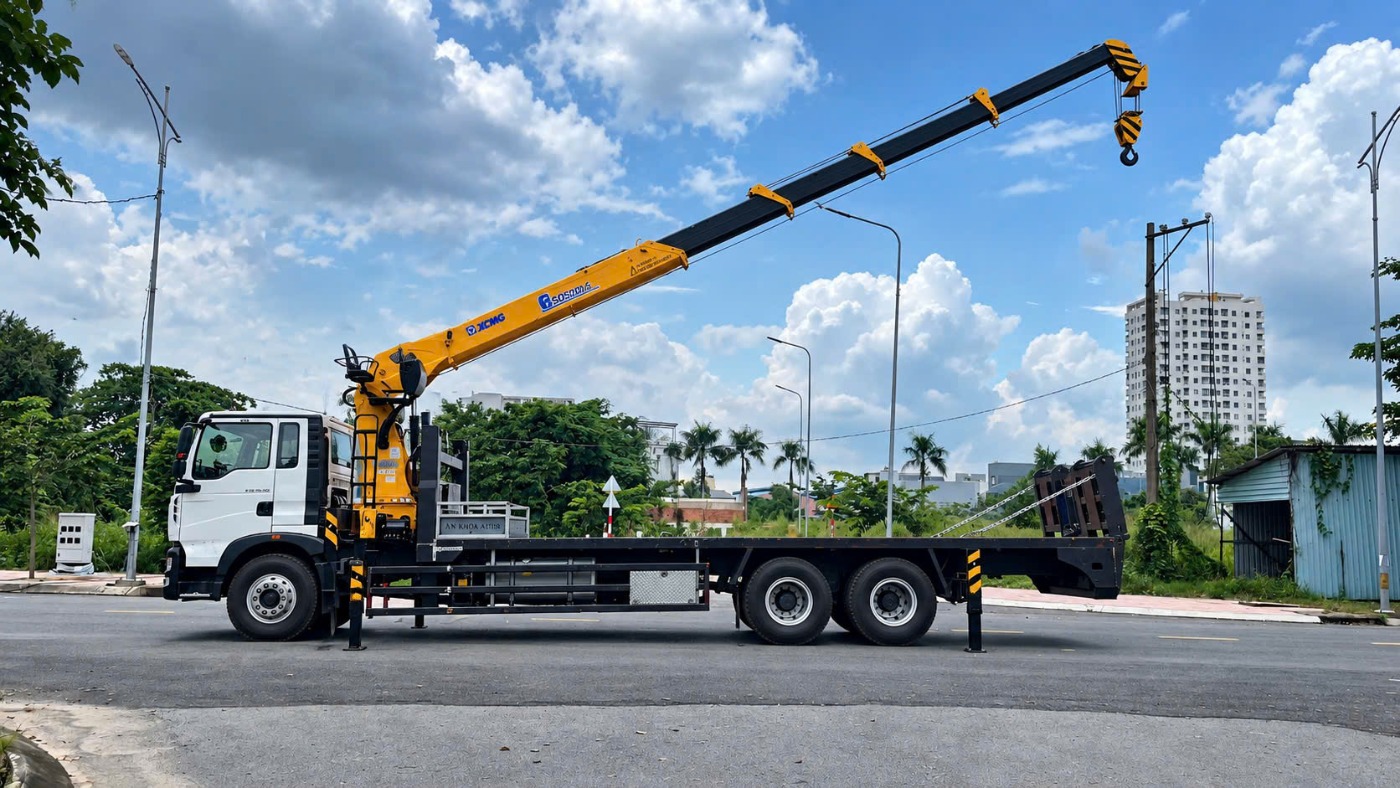

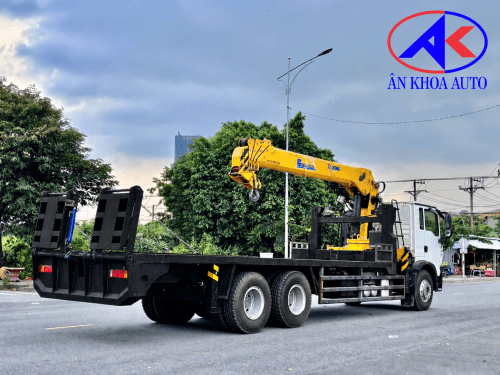

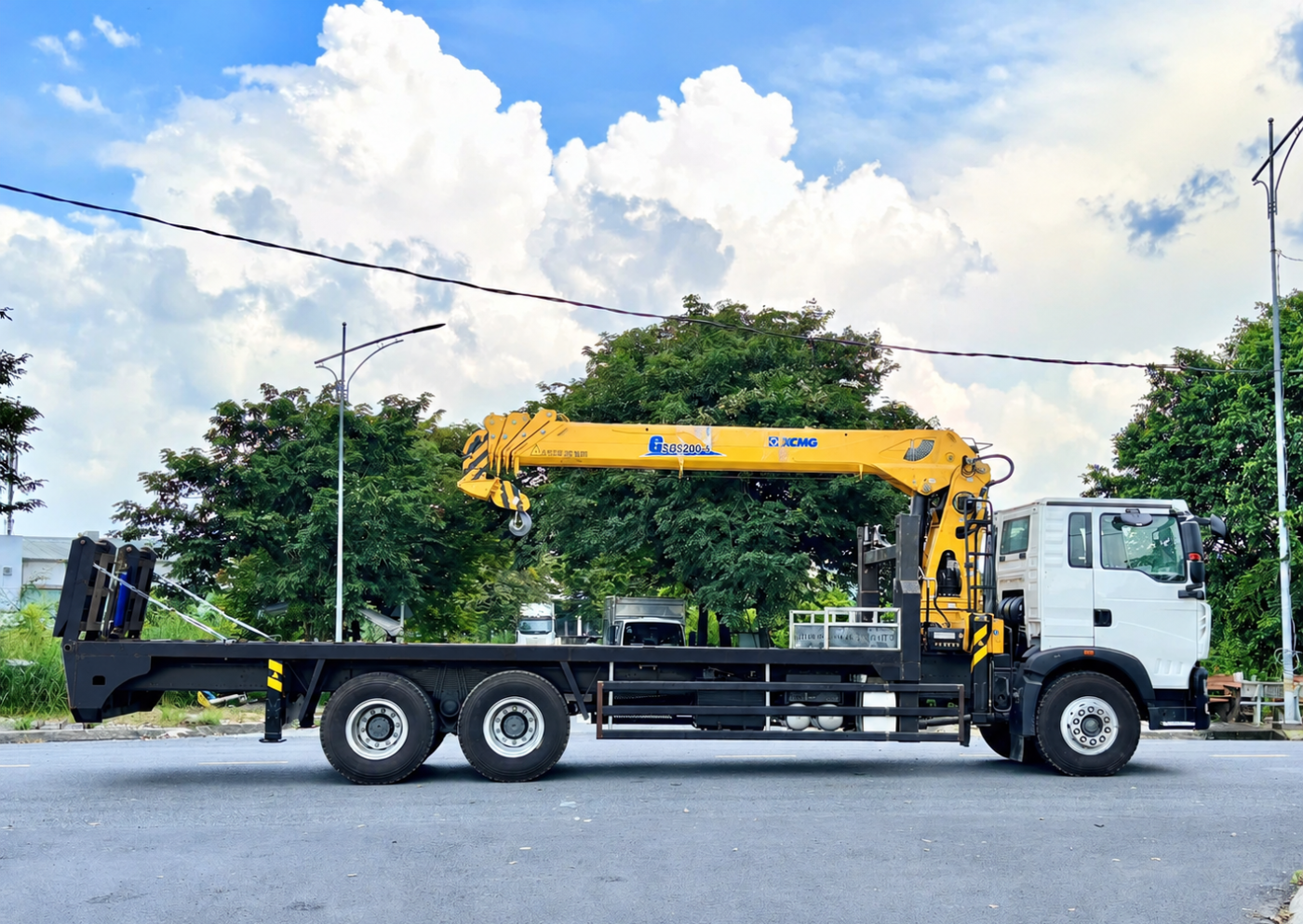

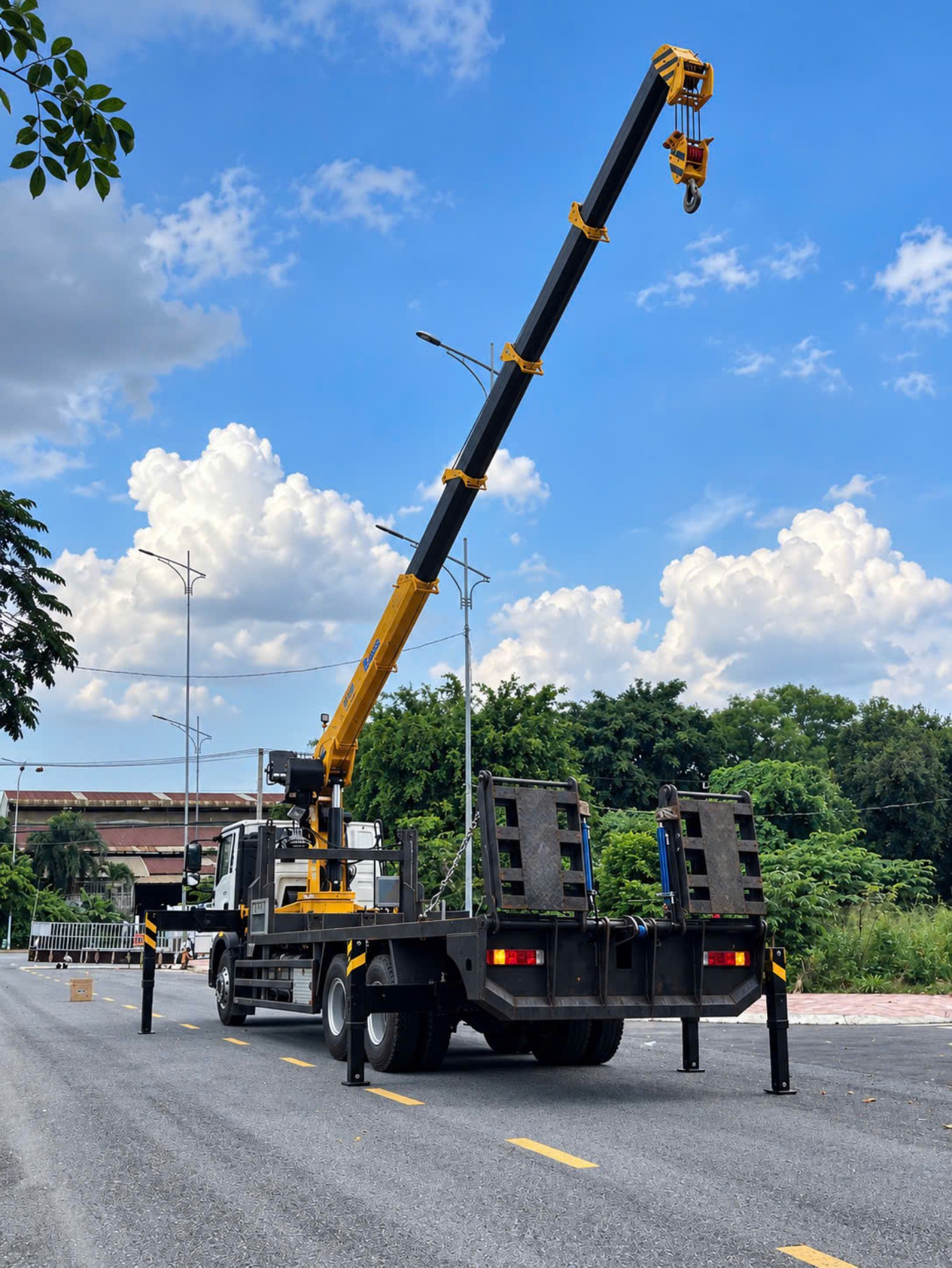

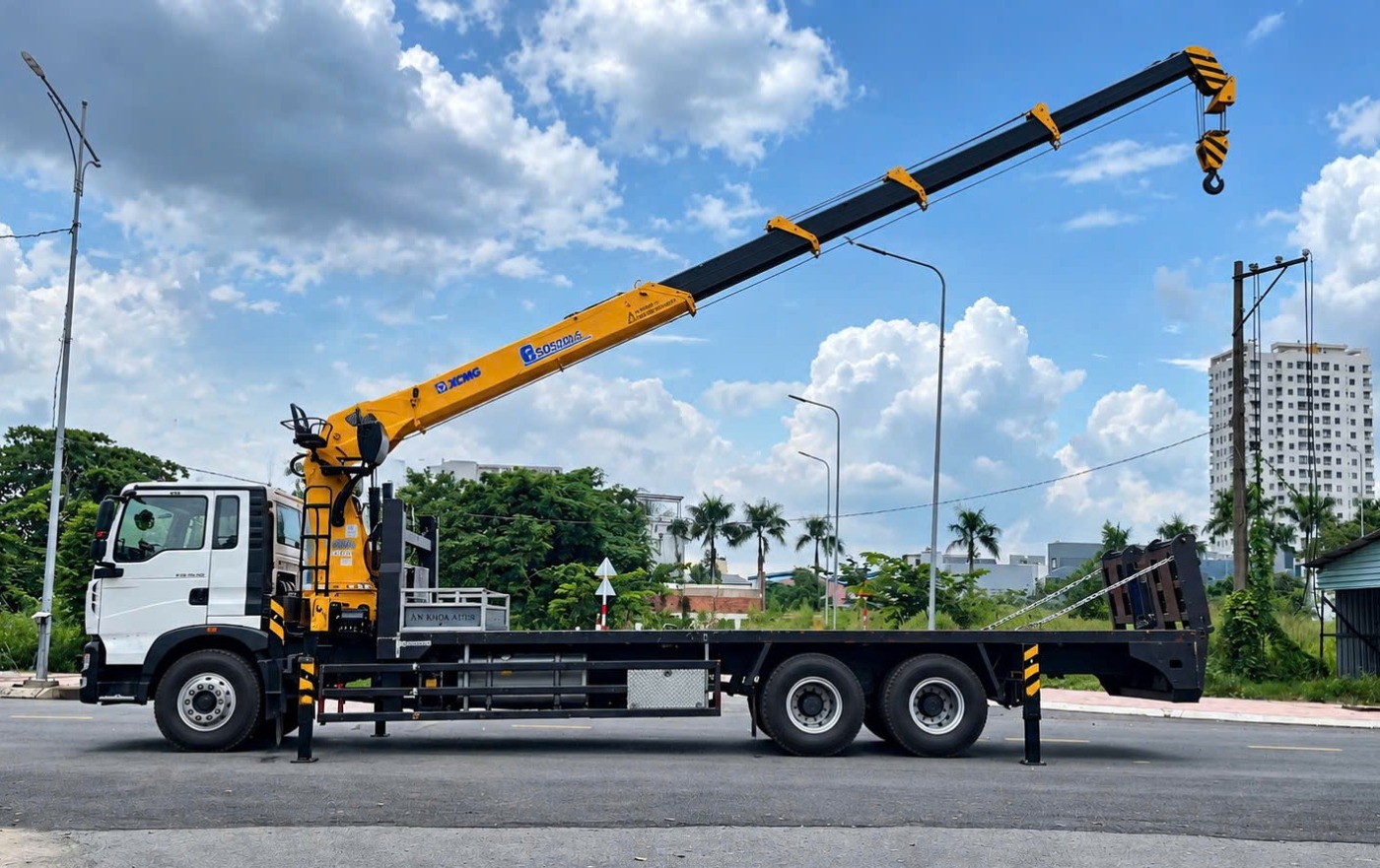

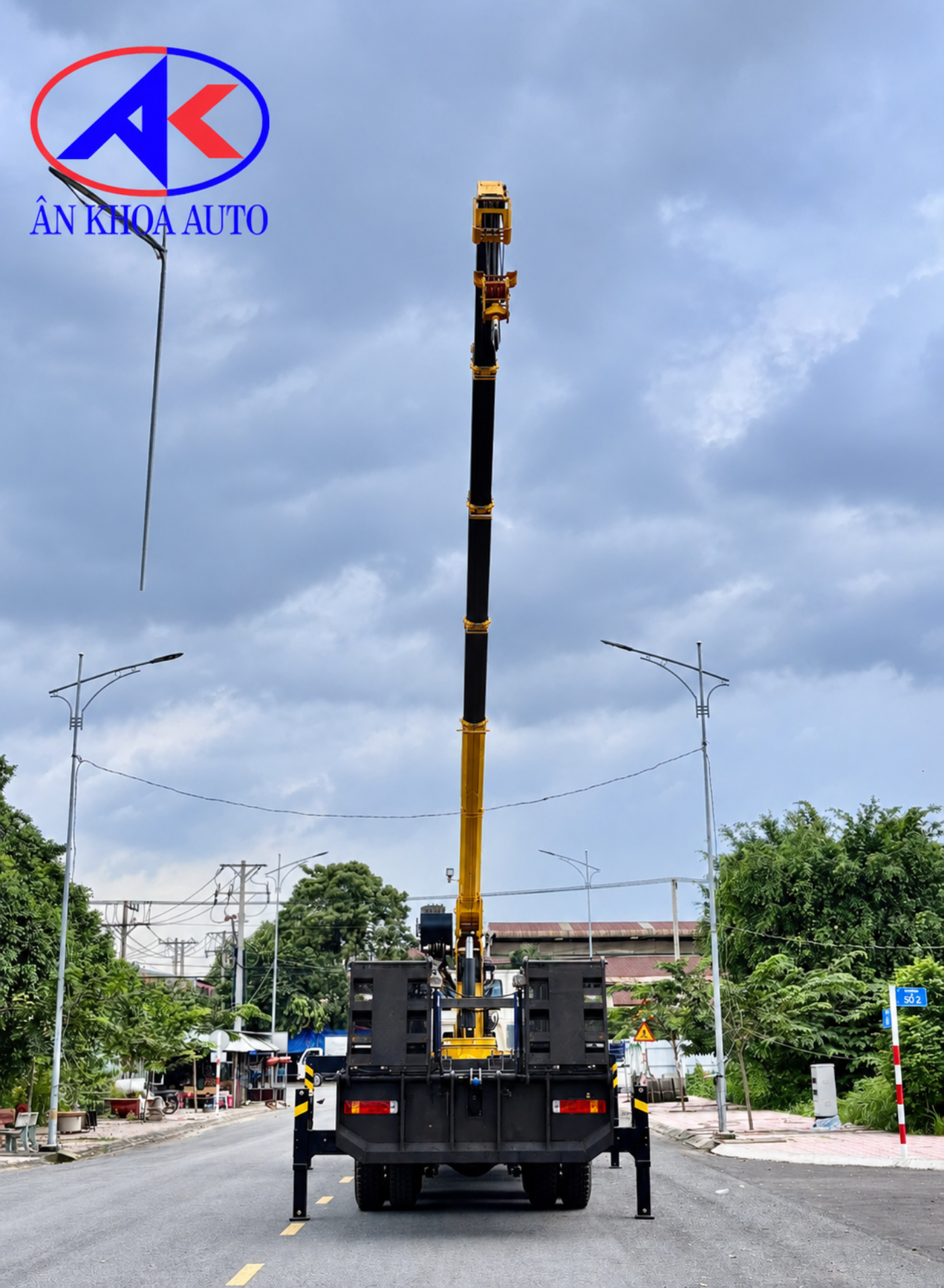

5. Cẩu tự hành XCMG SQS200-6 sức nâng 8 tấn
Cẩu thủy lực XCMG SQS200-6 là thiết bị nâng hạ được sử dụng trên xe tải chuyên dùng để bốc dỡ hàng hóa, máy móc, vật tư công trình và thiết bị công nghiệp.
Theo thông tin kỹ thuật tham khảo của model SQS200-6, cẩu thuộc dòng sức nâng lớn nhất 8.000 kg, mô men nâng lớn nhất khoảng 20 tấn mét, cơ cấu cần 6 đoạn, góc quay 360° và bán kính làm việc tối đa khoảng 19,8 m.
Điểm quan trọng là sức nâng thực tế giảm khi tầm với tăng. Vì vậy, khách hàng cần tham khảo biểu đồ tải của chính xác phiên bản cẩu được lắp trên xe.
Bảng thông số cẩu XCMG SQS200-6
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | XCMG |
| Model cẩu | SQS200-6 |
| Loại thiết bị | Cẩu thủy lực tự hành |
| Sức nâng lớn nhất | 8.000 kg tại bán kính 2,5 m |
| Mô men nâng lớn nhất | Khoảng 20 tấn mét |
| Số đoạn cần theo tài liệu tham khảo | 6 đoạn |
| Góc nâng cần lớn nhất | Khoảng 75° |
| Góc quay | 360° |
| Bán kính làm việc lớn nhất | Khoảng 19,8 m |
| Chiều cao nâng tối đa tham khảo | Khoảng 21,5–21,7 m |
| Bơm thủy lực | Theo cụm cẩu |
| Dung tích thùng dầu theo cấu hình cung cấp | 120 lít |
Thông số chiều cao nâng, tầm với và hệ thống dầu có thể thay đổi theo phiên bản, thiết kế lắp đặt và tài liệu của nhà sản xuất. Cần xác nhận bằng catalogue, nhãn cẩu và hồ sơ thiết bị thực tế trước khi chốt cấu hình.
Bảng sức nâng theo tầm với
Theo bảng thông số cẩu anh cung cấp, sức nâng tương ứng với các bán kính làm việc như sau:
| Bán kính làm việc | Sức nâng theo dữ liệu cung cấp |
|---|---|
| 2,50 m | 8.000 kg |
| 4,67 m | 3.750 kg |
| 7,75 m | 1.800 kg |
| 10,77 m | 1.100 kg |
| 13,68 m | 750 kg |
| 16,59 m | 540 kg |
| 19,50 m | 400 kg |
Bảng này cho thấy tải trọng nâng giảm đáng kể khi cần vươn xa hơn. Khi nâng hàng, người vận hành phải tuân thủ biểu đồ tải chính thức của đúng model cẩu và điều kiện chống đỡ thực tế. Không sử dụng giá trị sức nâng lớn nhất để thay thế cho tải trọng cho phép ở các bán kính khác.
Khách hàng có thể tham khảo thêm danh mục cẩu XCMG tại Ân Khoa Auto để tìm hiểu các thiết bị cẩu tự hành và cấu hình xe liên quan.
6. Hệ thống bơm thủy lực của xe nâng đầu
Theo cấu hình cung cấp, hệ thống thủy lực nâng đầu sử dụng bơm bánh răng có xuất xứ Đài Loan, phục vụ vận hành các cơ cấu nâng hạ của phần chuyên dùng.
Thông số bơm thủy lực
| Hạng mục | Thông số |
|---|---|
| Kiểu bơm | Bơm bánh răng |
| Lưu lượng | 60 lít/phút |
| Áp suất theo thông tin cung cấp | 120–280 kg/cm² |
| Xuất xứ | Đài Loan |
| Công năng | Cung cấp dầu cho hệ thống thủy lực chuyên dùng |
Thông số bơm bánh răng trên thuộc cấu hình thủy lực được cung cấp cho phần chuyên dùng. Hệ thống thủy lực của cẩu và hệ thống nâng đầu cần được kiểm tra theo sơ đồ thiết kế, áp suất làm việc và yêu cầu tương thích của từng cụm thiết bị.
7. Ứng dụng thực tế của xe HOWO nâng đầu chở xe gắn cẩu
Xe HOWO 3 chân nâng đầu gắn cẩu phù hợp để xem xét cho những công việc yêu cầu kết hợp vận chuyển, kéo và nâng hạ thiết bị.
Vận chuyển máy công trình
Xe có thể phục vụ vận chuyển các loại máy đào, máy xúc, máy lu, máy thi công và thiết bị công trình đáp ứng giới hạn kích thước, tải trọng của sàn.
Vận chuyển thiết bị công nghiệp
Sàn chở máy và cẩu tự hành có thể hỗ trợ vận chuyển, bốc dỡ máy móc, thiết bị cơ khí, cấu kiện và hàng hóa công nghiệp khi phương án nâng hạ phù hợp.
Phục vụ doanh nghiệp xây dựng và cơ giới
Doanh nghiệp thi công có thể cân nhắc cấu hình xe nâng đầu chở máy để chủ động vận chuyển thiết bị giữa kho, bãi và công trường.
Kết hợp kéo và nâng hạ
Tời 15 tấn, cầu dẫn thủy lực phía sau và cẩu tự hành phục vụ các công đoạn khác nhau. Việc sử dụng đồng thời hay riêng biệt từng thiết bị phải căn cứ thiết kế và quy trình an toàn của xe.
8. Tham khảo các dòng xe nâng đầu và xe chở máy khác
Ân Khoa Auto hiện có danh mục xe chở xe máy chuyên dùng với nhiều nền chassis và cấu hình sàn khác nhau.
-
HOWO 3 chân nâng đầu chở máy công trình 11 tấn: mẫu xe cùng nền chassis HOWO 6x4 để khách hàng tham khảo cấu hình nâng đầu.
-
HOWO MAX 4 chân nâng đầu chở xe máy chuyên dùng 8x4: lựa chọn tham khảo cho khách hàng quan tâm cấu hình 4 chân.
-
JAC N900 Plus E5 nâng đầu chở xe máy công trình có càng kéo: phương án tham khảo cho nhu cầu vận chuyển máy công trình trên nền xe khác.
-
Danh mục xe tải chở xe máy chuyên dùng: tổng hợp các dòng xe nâng đầu và chở máy.
-
Danh mục xe tải gắn cẩu: tham khảo thêm những cấu hình xe tải lắp cẩu tự hành.
Các liên kết giúp khách hàng so sánh cấu hình xe, đồng thời hỗ trợ hệ thống liên kết nội bộ giữa những trang sản phẩm liên quan trên website.
9. Vì sao nên lựa chọn Ân Khoa Auto?
Công ty TNHH Kỹ Thuật Sản Xuất Ô Tô Ân Khoa tư vấn và cung cấp các dòng xe tải chuyên dùng, bao gồm xe nâng đầu, xe chở máy công trình và xe tải gắn cẩu.
Khi tìm hiểu xe HOWO 3 chân nâng đầu chở xe gắn cẩu XCMG SQS200-6, khách hàng có thể được tư vấn về:
-
Lựa chọn chassis và cấu hình xe phù hợp với nhu cầu.
-
Kết cấu sàn chở máy dài 8,1 m.
-
Hệ thống tời kéo, cầu dẫn thủy lực và trụ nâng đầu.
-
Cấu hình cẩu tự hành XCMG và biểu đồ tải.
-
Hồ sơ thiết kế, thủ tục đăng ký và kiểm định theo quy định.
-
Phương án tài chính theo điều kiện thực tế.
Thông tin liên hệ
CÔNG TY TNHH KỸ THUẬT SẢN XUẤT Ô TÔ ÂN KHOA
Địa chỉ: 155 Quốc Lộ 13, KP Đông Ba, P. Bình Hòa, TP. Hồ Chí Minh.
Hotline Ân Khoa Auto: 0911 919 019 – Mr. Nhọn Đoàn.
Website: https://dailyxetaichuyendung.vn/
Website doanh nghiệp: https://ankhoaauto.com/
Liên hệ Ân Khoa Auto để được tư vấn cấu hình xe HOWO nâng đầu chở xe gắn cẩu, thông số thiết bị chuyên dùng và phương án hoàn thiện theo nhu cầu khai thác.
10. Câu hỏi thường gặp về xe HOWO 3 chân nâng đầu gắn cẩu
Xe HOWO 3 chân nâng đầu có tải trọng chở bao nhiêu?
Theo cấu hình sản phẩm được cung cấp, tải trọng chở chuyên dùng dự kiến là 8 tấn. Tải trọng lưu hành chính thức phải theo giấy chứng nhận chất lượng và đăng kiểm của xe hoàn thiện.
Sàn chở máy có kích thước bao nhiêu?
Kích thước sàn chuyên dùng theo thông tin cung cấp là 8.150 x 2.500 mm.
Tời kéo của xe có sức kéo bao nhiêu?
Xe được trang bị tời mới có sức kéo danh định 15 tấn theo cấu hình. Sức kéo này không đồng nghĩa với tải trọng chở hợp pháp của xe.
Cẩu XCMG SQS200-6 có thể nâng tối đa bao nhiêu?
Theo bảng tải được cung cấp, cẩu nâng tối đa 8.000 kg tại bán kính 2,5 m. Khi tầm với tăng, sức nâng giảm theo biểu đồ tải tương ứng.
XCMG SQS200-6 là cẩu 5 khúc hay 6 khúc?
Tài liệu kỹ thuật tham khảo phân biệt model SQS200-5 là 5 đoạn cần và SQS200-6 là 6 đoạn cần. Vì vậy, cấu hình mang đúng model SQS200-6 nên được mô tả là cẩu 8 tấn 6 đoạn, trừ khi nhãn model hoặc hồ sơ thiết bị thực tế xác nhận khác.
Xe phù hợp với những loại hàng hóa nào?
Xe có thể phục vụ máy công trình, thiết bị cơ giới, máy móc công nghiệp và hàng hóa phù hợp với kích thước sàn, tải trọng được cấp phép và giới hạn nâng hạ của cẩu.
