XE CHENGLONG M3 200HP NÂNG ĐẦU CHỞ MÁY CÔNG TRÌNH – SÀN DÀI 7,55 MÉT, TẢI TRỌNG 7,7 TẤN

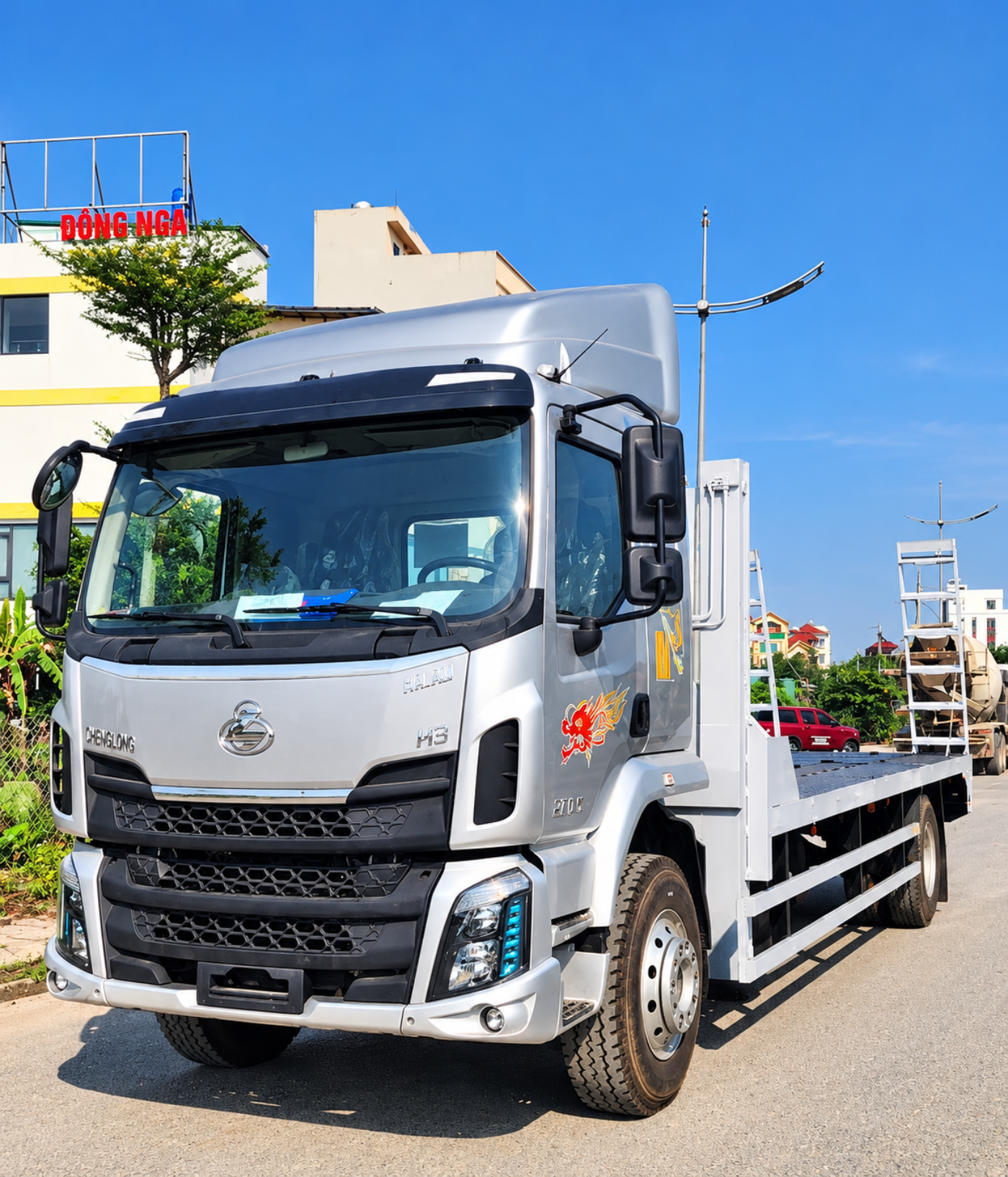

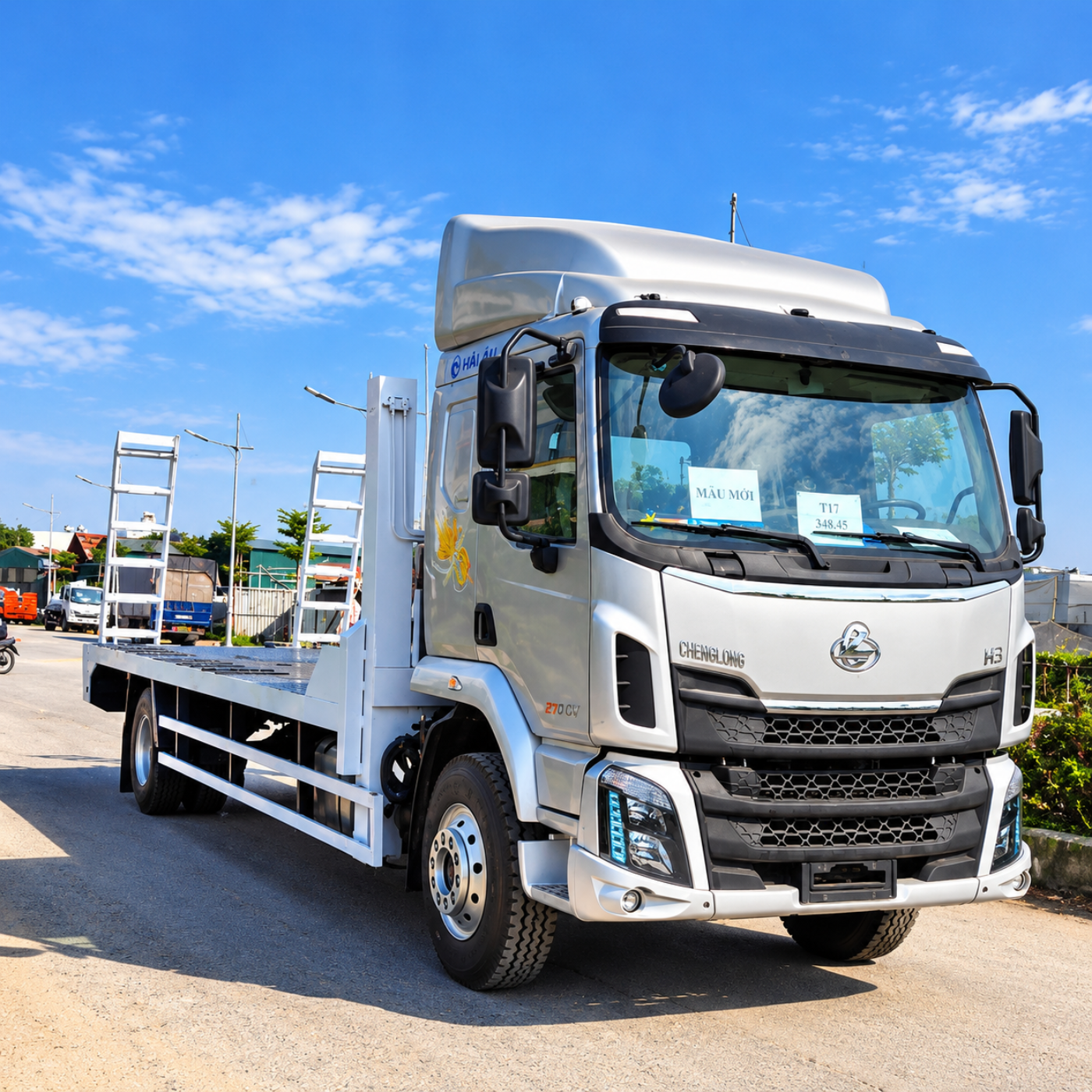

1. Giới thiệu xe Chenglong M3 200HP nâng đầu chở máy công trình
Xe Chenglong M3 200HP nâng đầu chở máy công trình là dòng xe tải chuyên dụng được cấu hình với sàn nâng đầu và hệ thống tời kéo, phục vụ nhu cầu vận chuyển máy móc, thiết bị thi công và các loại phương tiện phù hợp với kích thước, tải trọng cho phép.
Xe cơ sở mang thương hiệu CHENGLONG, sử dụng động cơ Yuchai YC6JA200-50, công suất cực đại 147 kW tại 2.300 vòng/phút, tương đương khoảng 200 mã lực. Theo giấy chứng nhận kiểu loại được cung cấp, xe có tải trọng cho phép chở 7.700 kg, khối lượng bản thân 8.105 kg và khối lượng toàn bộ theo thiết kế 16.000 kg.
Phần chuyên dùng được Công ty TNHH Kỹ thuật Sản xuất Ô tô Ân Khoa thiết kế, gia công theo cấu hình đặt hàng, bao gồm hệ thống dầm chịu lực, sàn tôn nhám, hai đường dẫn lên xuống, cơ cấu nâng đầu, tời kéo và hệ thống thủy lực điều khiển.
Với chiều dài lòng sàn khoảng 7.550 mm và chiều rộng 2.500 mm theo thông tin cung cấp, xe phù hợp để xem xét cho các nhu cầu vận chuyển máy công trình, thiết bị cơ giới và phương tiện chuyên dùng có kích thước phù hợp.
Đối với doanh nghiệp xây dựng, đơn vị cho thuê máy công trình và doanh nghiệp vận tải thiết bị, xe nâng đầu giúp chủ động hơn trong quá trình đưa máy móc lên sàn, cố định hàng hóa và vận chuyển giữa các địa điểm.
Đơn vị thực hiện phần chuyên dùng: CÔNG TY TNHH KỸ THUẬT SẢN XUẤT Ô TÔ ÂN KHOA.
2. Thông số nổi bật xe Chenglong M3 200HP nâng đầu
| Hạng mục | Thông số / Đặc điểm |
|---|---|
| Nhãn hiệu xe | CHENGLONG |
| Dòng xe | Chenglong M3 |
| Công suất động cơ | 147 kW, tương đương khoảng 200HP |
| Động cơ | Yuchai YC6JA200-50 |
| Dung tích xi lanh | 6.870 cm³ |
| Tải trọng cho phép chở | 7.700 kg |
| Khối lượng toàn bộ theo thiết kế | 16.000 kg |
| Kích thước tổng thể | 10.465 × 2.500 × 3.680 mm |
| Kích thước lòng sàn | 7.550 × 2.500 mm |
| Kiểu phần chuyên dùng | Sàn nâng đầu, có cơ cấu tời kéo |
| Kết cấu thép | Thép SS400 theo cấu hình cung cấp |
| Dầm dọc | Thép U đúc 160 |
| Dầm ngang | Thép U100 ghép đôi |
| Mặt sàn | Tôn nhám dày 5 mm |
| Tời kéo | 15 tấn theo cấu hình cung cấp |
| Hệ thống thủy lực | Bơm bánh răng, van phân phối, xi lanh thủy lực |
| Năm sản xuất | 2026 theo hồ sơ cung cấp |
3. Bảng thông số kỹ thuật chassis Chenglong M3 200HP
Các thông số cơ bản của xe được đối chiếu theo giấy chứng nhận kiểu loại do anh cung cấp. Thông số phần chuyên dùng được trình bày riêng ở mục tiếp theo.
3.1. Thông số nhận dạng xe
| STT | Hạng mục | Thông số |
|---|---|---|
| 1 | Nhãn hiệu | CHENGLONG |
| 2 | Mã kiểu loại | LZ5185XXYM3ABT/DNG-CX |
| 3 | Loại phương tiện trên giấy chứng nhận | Ô tô chở xe |
| 4 | Năm sản xuất | 2026 theo thông tin cung cấp |
| 5 | Màu cabin | Bạc |
| 6 | Công thức bánh xe | 4×2 |
| 7 | Nhiên liệu | Diesel |
| 8 | Chiều dài cơ sở | 6.300 mm |
| 9 | Hệ thống lái | Trục vít – ê cu bi, có trợ lực thủy lực |
| 10 | Lốp xe | 10.00R20 |
| 11 | Thương hiệu lốp theo cấu hình cung cấp | Double Coin, bố thép, không săm |

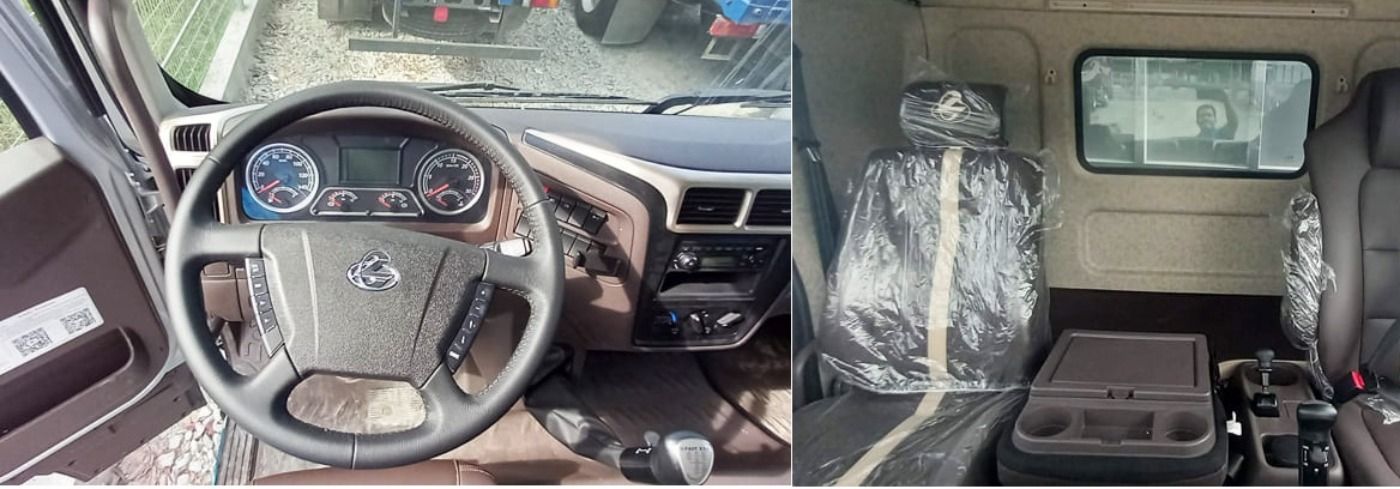

| 12 | Cabin | Cabin lật, có điều hòa và gương chỉnh điện theo thông tin cung cấp |
3.2. Kích thước và khối lượng
| Hạng mục | Thông số |
|---|---|
| Kích thước tổng thể dài × rộng × cao | 10.465 × 2.500 × 3.680 mm |
| Kích thước sàn chuyên dùng theo thông tin cung cấp | 7.550 × 2.500 mm |
| Khối lượng bản thân | 8.105 kg |
| Tải trọng cho phép chở theo giấy chứng nhận | 7.700 kg |
| Khối lượng toàn bộ theo thiết kế | 16.000 kg |
| Số người cho phép chở, không kể người lái | 02 người |
| Công thức bánh xe | 4×2 |
| Chiều dài cơ sở | 6.300 mm |
Lưu ý: Chiều cao lọt lòng sàn chưa được cung cấp. Kích thước tổng thể và kích thước phần chuyên dùng cần được đối chiếu với xe sau khi hoàn thiện.

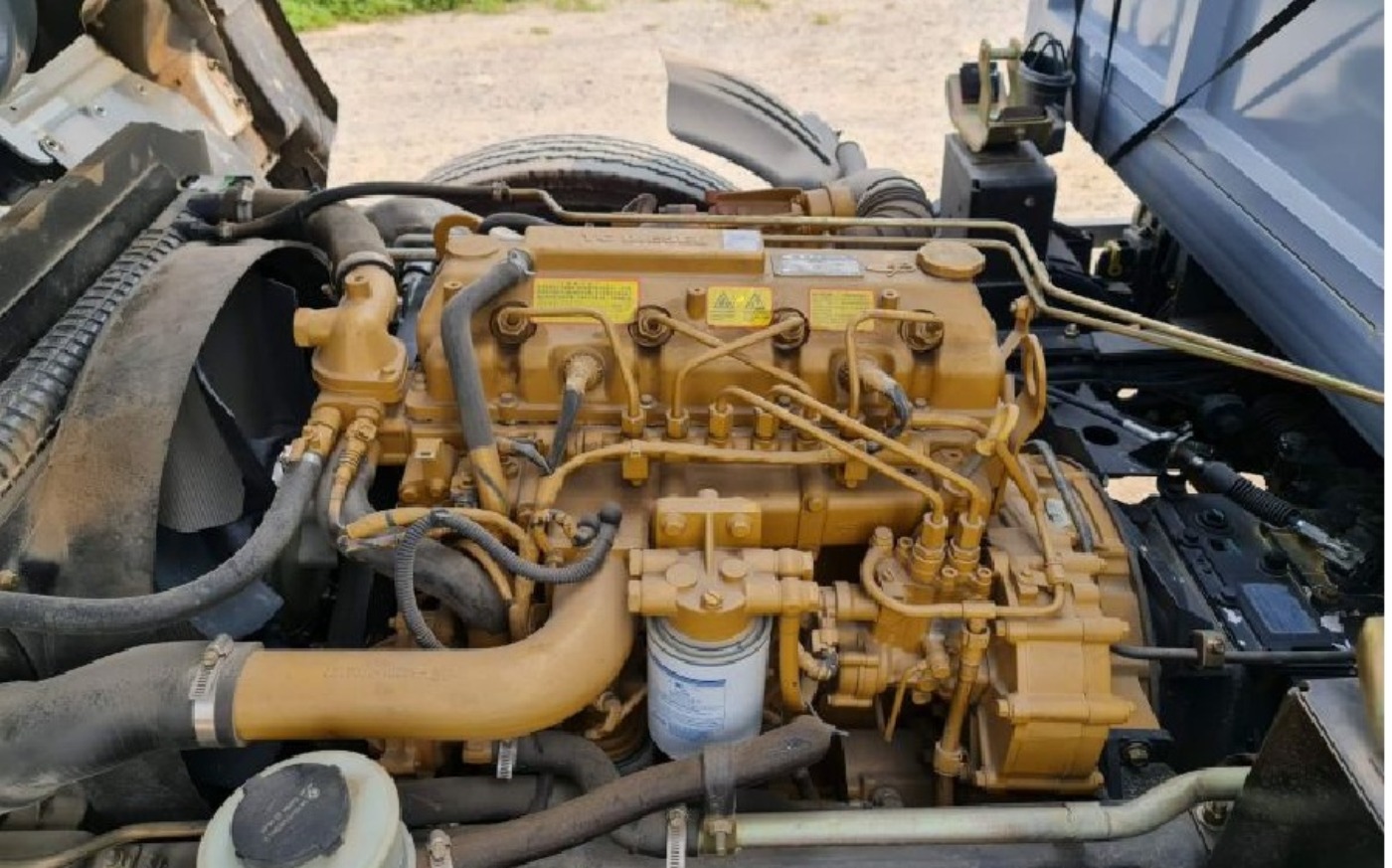

3.3. Động cơ và hệ thống truyền động
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Thương hiệu động cơ | Yuchai |
| Model động cơ | YC6JA200-50 |
| Loại động cơ | Diesel 4 kỳ, 6 xi lanh thẳng hàng, tăng áp |
| Hệ thống làm mát | Làm mát bằng nước |
| Dung tích xi lanh | 6.870 cm³ |
| Công suất cực đại | 147 kW tại 2.300 vòng/phút |
| Công suất quy đổi tham khảo | Khoảng 200HP |
| Nhiên liệu | Diesel |
Động cơ Yuchai YC6JA200-50 có dung tích 6.870 cm³ và công suất cực đại 147 kW theo hồ sơ kỹ thuật cung cấp. Đây là thông số quan trọng để khách hàng đối chiếu khi lựa chọn xe vận chuyển thiết bị cơ giới.
3.4. Hệ thống phanh và an toàn
| Hạng mục | Thông số |
|---|---|
| Phanh chính | Tang trống, dẫn động khí nén |
| Phanh đỗ | Tang trống, khí nén kết hợp lò xo tích năng theo giấy chứng nhận |
| Hệ thống lái | Trục vít – ê cu bi, trợ lực thủy lực |
| Lốp xe | 10.00R20 |
| Số trục | 2 trục |
| Cấu hình bánh xe | 4×2 |
Các hệ thống an toàn cần được kiểm tra theo lịch bảo dưỡng và hướng dẫn của nhà sản xuất trước khi đưa xe vào hoạt động.

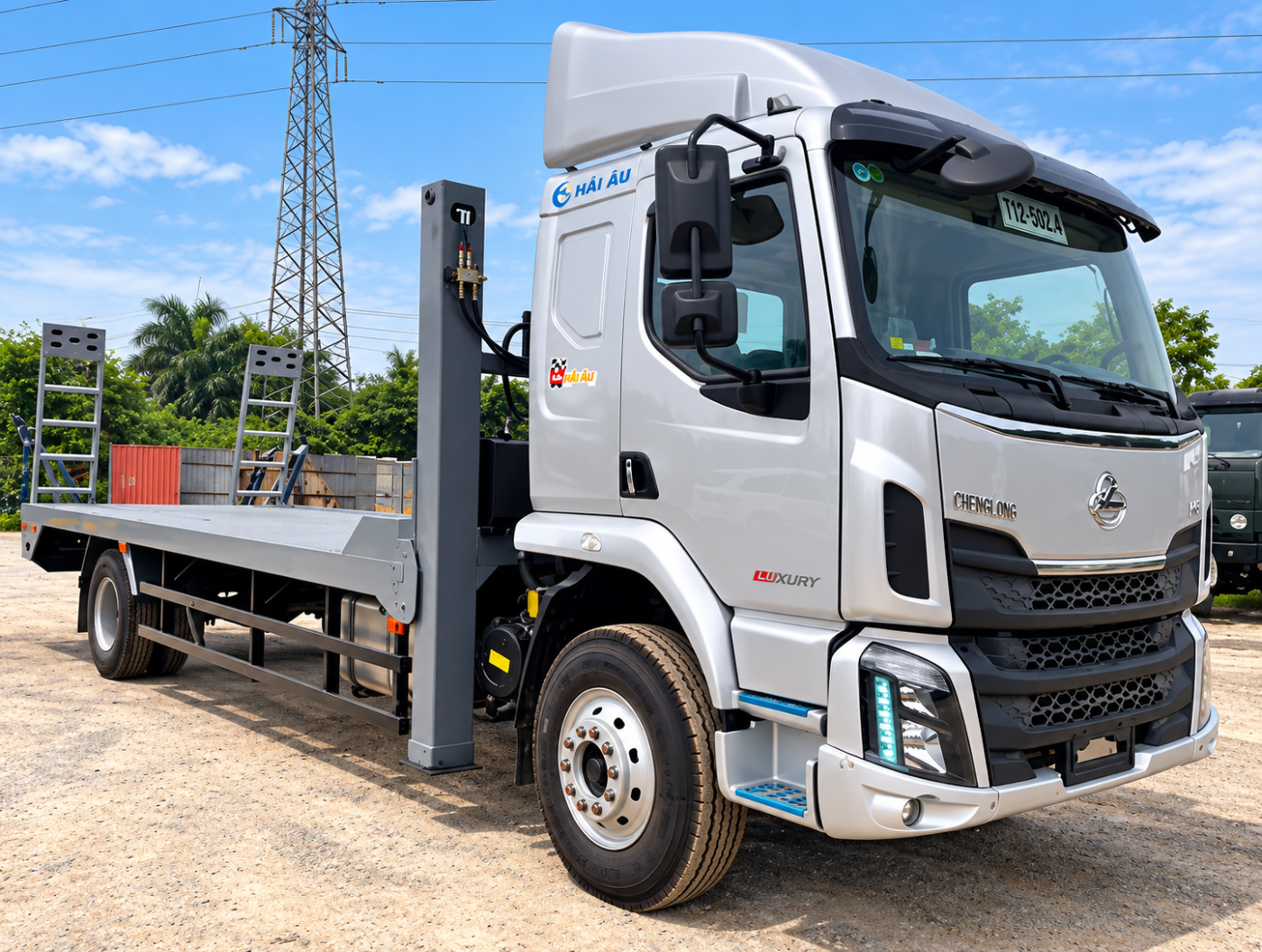

4. Phần chuyên dùng nâng đầu chở máy công trình do Ân Khoa Auto thực hiện
Phần chuyên dùng là bộ phận trọng yếu quyết định khả năng đưa máy móc lên sàn và giữ hàng hóa an toàn trong quá trình vận chuyển.
Theo cấu hình cung cấp, Công ty TNHH Kỹ thuật Sản xuất Ô tô Ân Khoa thực hiện phần chuyên dùng với kết cấu thép SS400, hệ thống dầm chịu lực, mặt sàn tôn nhám, cơ cấu dẫn xe lên xuống, xi lanh thủy lực và các chi tiết hỗ trợ nâng hạ.
4.1. Kích thước và kết cấu sàn
| Hạng mục | Quy cách |
|---|---|
| Kiểu phần chuyên dùng | Nâng đầu có cơ cấu tời kéo |
| Kích thước lòng sàn | 7.550 × 2.500 mm |
| Vật liệu chế tạo | Thép SS400 theo cấu hình cung cấp |
| Dầm dọc | Thép U đúc 160 |
| Dầm ngang | Thép U100 ghép đôi |
| Mặt sàn thao tác | Tôn nhám dày 5 mm |
| Bo sàn | Thép U chấn dày 8 mm |
| Lớp ốp bo sàn | Tôn dày 1 mm |
| Tấm chặn đầu sàn | Dài 1.000 mm, dày 8 mm |
| Gia cường | Ốp tăng cứng vuông bên ngoài |
Hệ thống dầm dọc và dầm ngang được bố trí theo cấu hình kết cấu của phần chuyên dùng. Mặt sàn tôn nhám hỗ trợ tạo độ bám trong quá trình đưa thiết bị lên xuống, đồng thời tạo bề mặt làm việc cho việc bố trí và chằng buộc máy móc.
Khả năng chịu tải thực tế phụ thuộc vào thiết kế được duyệt, vật liệu, phương pháp liên kết và cách phân bố khối lượng trên sàn. Vì vậy, tải trọng vận chuyển phải tuân thủ hồ sơ của xe hoàn thiện, không chỉ căn cứ riêng vào kích thước sàn hoặc quy cách thép.

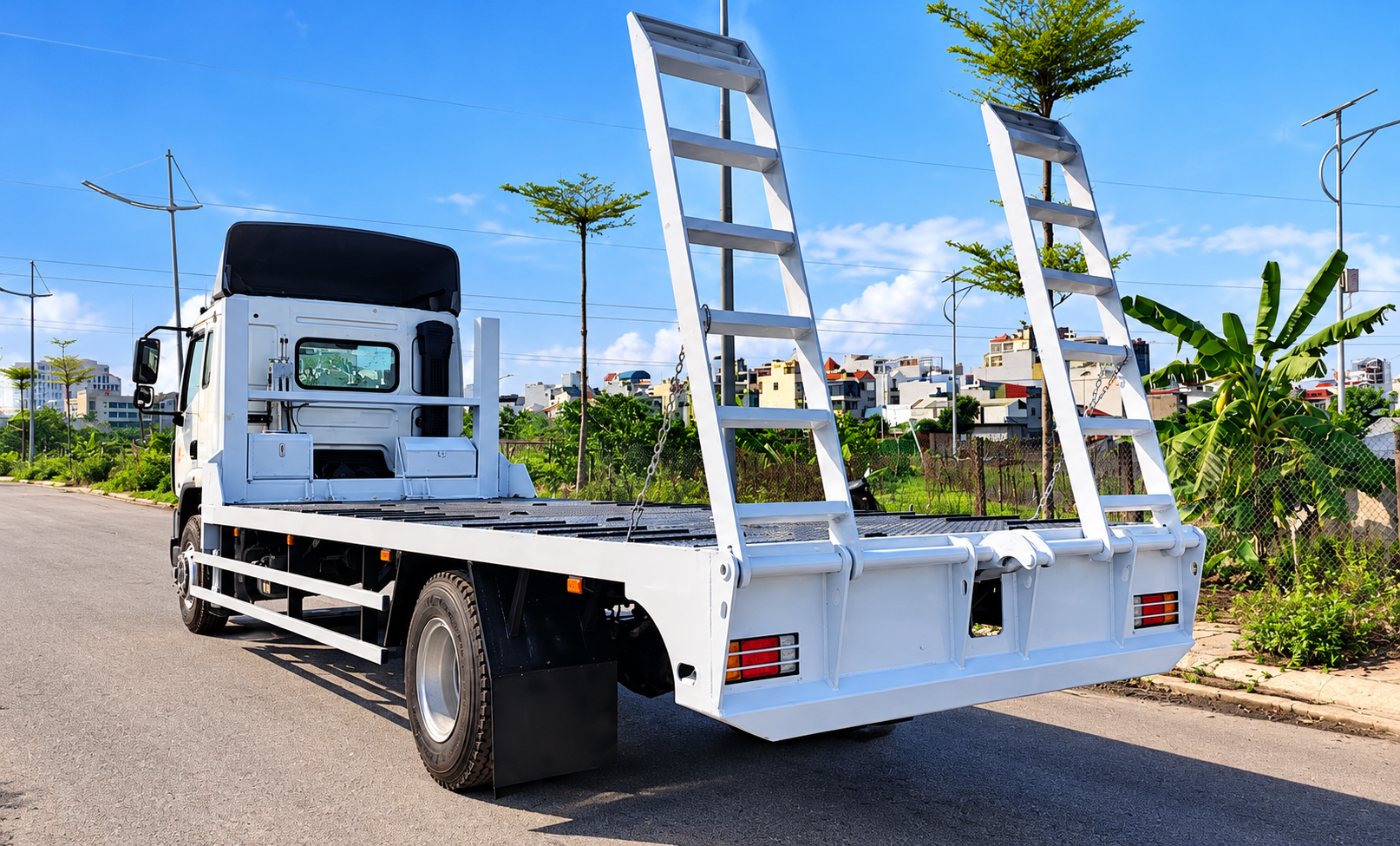

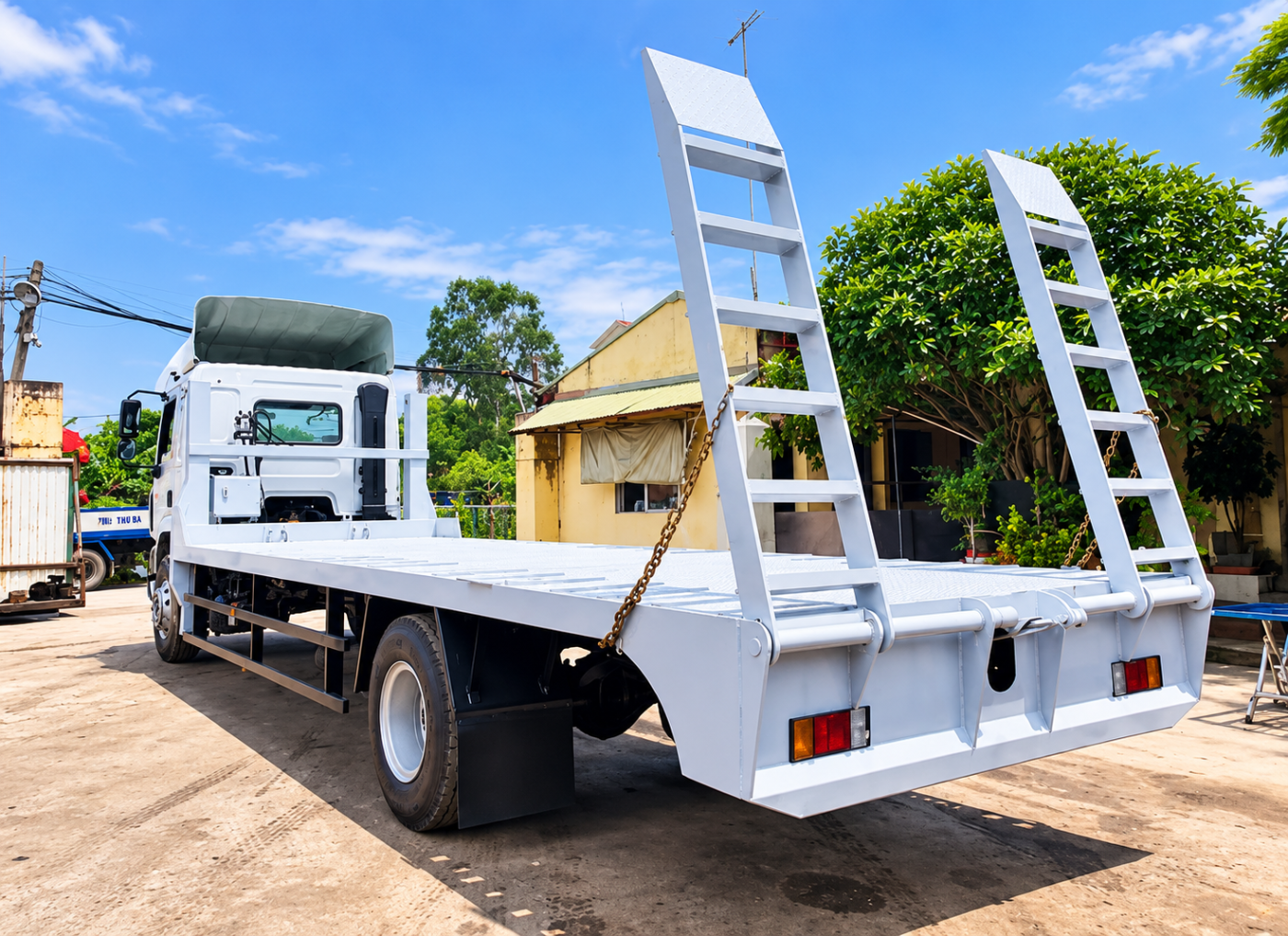

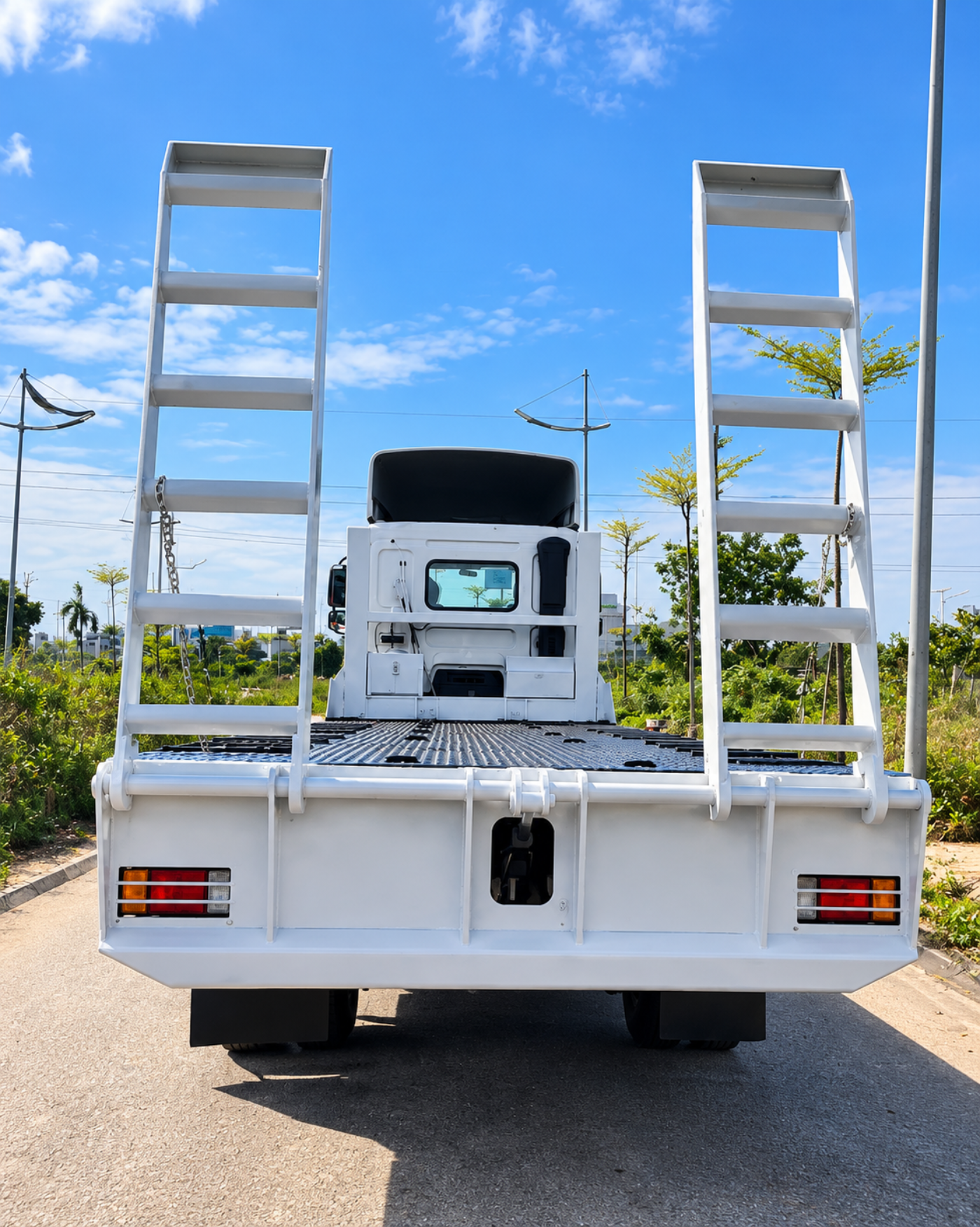

4.2. Cơ cấu dẫn xe lên xuống
Xe được cấu hình hai đường dẫn lên xuống, hỗ trợ đưa máy móc và thiết bị phù hợp lên sàn.
| Hạng mục | Cấu hình |
|---|---|
| Số đường dẫn | 02 đường |
| Thanh dẫn | Thép dày 20 mm theo thông tin cung cấp |
| Chân phụ | 02 chân phụ, bố trí khoảng 3/4 chiều dài cầu dẫn theo cấu hình |
| Be chịu lực cầu dẫn | Thép dày 20 mm theo thông tin cung cấp |
| Cố định hàng hóa | Có yêu cầu chằng buộc, cố định thiết bị |
Hệ thống cầu dẫn hỗ trợ quá trình di chuyển máy lên sàn. Khi vận hành, cần lựa chọn vị trí nền ổn định, kiểm tra khả năng chịu lực, bố trí chân phụ đúng vị trí và sử dụng biện pháp chằng buộc phù hợp với thiết bị được vận chuyển.
4.3. Tời kéo 15 tấn
Theo cấu hình phần chuyên dùng được cung cấp, xe trang bị tời kéo 15 tấn để hỗ trợ kéo máy móc lên sàn.
Tời kéo là thiết bị hỗ trợ đối với các loại máy không thể tự di chuyển hoặc cần trợ lực khi lên sàn. Khả năng làm việc thực tế phụ thuộc vào lực kéo theo hướng dẫn của nhà sản xuất, tình trạng cáp và tang cuốn, góc kéo, lực cản cũng như điều kiện vận hành.
Cần phân biệt sức kéo danh định của tời với tải trọng cho phép chở của xe: tời 15 tấn không có nghĩa xe được phép chở hàng 15 tấn. Hàng hóa phải nằm trong giới hạn tải trọng được phép và phương án chằng buộc an toàn.
4.4. Xi lanh và hệ thống thủy lực
Theo cấu hình cung cấp, hệ thống thủy lực do đơn vị chuyên môn chế tạo và lắp đặt, sử dụng xi lanh thủy lực của Công ty TNHH Kỹ thuật Sản xuất Ô tô Ân Khoa.
Hệ thống gồm bơm thủy lực, van phân phối, xi lanh, thùng dầu, đường ống và các thiết bị phụ trợ phục vụ quá trình điều khiển cơ cấu nâng đầu.
Bơm thủy lực
| Hạng mục | Thông số |
|---|---|
| Kiểu bơm | Bơm bánh răng |
| Lưu lượng | 55 lít/phút |
| Áp suất theo cấu hình cung cấp | 120–280 kg/cm² |
| Xuất xứ | Đài Loan theo thông tin cung cấp |
Van phân phối thủy lực
| Hạng mục | Thông số |
|---|---|
| Kiểu loại | Van phân phối điều khiển tay, 3–4 tay theo cấu hình |
| Chức năng | Phân phối dầu đến các xi lanh qua hệ thống đường ống |
| Lưu lượng | 27–70 lít/phút |
| Xuất xứ | Đài Loan theo thông tin cung cấp |
Số lượng tay van và cách phân phối dầu cần được xác nhận theo sơ đồ thủy lực thực tế của xe hoàn thiện.
Thùng dầu thủy lực
| Hạng mục | Thông số |
|---|---|
| Dung tích | 60 lít |
| Vật liệu | Thép SS400 |
| Chiều dày | 2–3 mm |
| Theo dõi mức dầu | Có kính quan sát mức dầu theo cấu hình cung cấp |
Các thiết bị phụ trợ
Hệ thống phụ trợ theo danh mục cung cấp gồm:
- Lọc dầu thủy lực.
- Đồng hồ đo áp suất.
- Nắp châm dầu và khóa đồng hồ.
- Hệ thống van, đường ống, đầu nối và co nối.
- Thước hoặc bộ phận báo mức dầu.
Để duy trì độ ổn định, hệ thống cần được kiểm tra dầu thủy lực, tình trạng đường ống, đầu nối, xi lanh và các vị trí dễ rò rỉ theo lịch bảo dưỡng.
5. Các chi tiết gia công và trang bị đi kèm
Bảng thông số kết cấu phần chuyên dùng xe Chenglong M3 200HP nâng đầu
|
STT |
Hạng mục |
Quy cách / Thông số kỹ thuật |
|---|---|---|
|
1 |
Dầm dọc sàn |
Thép U đúc 160 |
|
2 |
Dầm ngang sàn |
Thép U100 ghép đôi, tăng cường khả năng chịu lực |
|
3 |
Mặt sàn thao tác |
Tôn nhám dày 5 mm |
|
4 |
Bo sàn |
Thép U chấn dày 8 mm, ốp tôn dày 1 mm |
|
5 |
Tấm chặn đầu sàn |
Chiều dài 1.000 mm, thép dày 8 mm |
|
6 |
Cơ cấu dẫn xe lên xuống |
02 đường dẫn, kết cấu cầu dẫn theo cấu hình thiết kế |
|
7 |
Hệ thống nâng hạ |
Xi lanh thủy lực và hệ thống điều khiển thủy lực |
|
8 |
Hệ thống tời kéo |
Tời kéo sức kéo danh định 15 tấn theo cấu hình cung cấp |
|
9 |
Hộp đựng đồ nghề |
Hộp bằng sắt, bố trí bên phải tời |
|
10 |
Kết cấu liên kết và gia cường |
Các mối hàn, điểm liên kết cầu dẫn, dầm sàn và cơ cấu nâng đầu theo thiết kế |
Yêu cầu kiểm tra và nghiệm thu: Kiểm tra chất lượng mối hàn, độ chắc chắn của dầm sàn, các điểm liên kết cầu dẫn, cơ cấu nâng đầu, tình trạng tời kéo và độ kín của đường ống thủy lực trước khi đưa xe vào khai thác.
Lưu ý: Thông số tời kéo 15 tấn là sức kéo danh định theo cấu hình cung cấp, không phải tải trọng hàng hóa được phép chở của xe.
6. Ứng dụng của xe Chenglong M3 200HP nâng đầu
Vận chuyển máy móc công trình
Xe có thể được cân nhắc để vận chuyển các thiết bị thi công phù hợp với kích thước và tải trọng cho phép, chẳng hạn máy móc cơ giới cỡ nhỏ hoặc thiết bị phụ trợ công trình. Việc xác định loại máy cụ thể cần căn cứ trọng lượng, chiều rộng, chiều cao và cách phân bố tải trọng.
Phục vụ doanh nghiệp xây dựng
Các đơn vị xây dựng, thi công hạ tầng và doanh nghiệp quản lý thiết bị có thể chủ động phương tiện đưa máy móc giữa công trường, kho thiết bị và các điểm làm việc.
Phục vụ cơ sở cho thuê máy công trình
Xe có thể hỗ trợ dịch vụ giao nhận máy móc cho khách thuê, giúp đơn vị tổ chức vận chuyển theo lịch khai thác. Hiệu quả đầu tư cần được đánh giá theo sản lượng vận chuyển, cự ly, chi phí bảo dưỡng và tần suất sử dụng xe.
Vận chuyển thiết bị cơ giới chuyên dùng
Sàn nâng đầu kết hợp tời kéo giúp đưa những thiết bị phù hợp lên sàn khi chúng không thể tự di chuyển hoặc cần hỗ trợ lực kéo. Khách hàng nên cung cấp thông số máy trước khi chọn cấu hình để kiểm tra khả năng vận chuyển thực tế.
7. Vì sao nên lựa chọn phần chuyên dùng do Ân Khoa Auto thực hiện?
Công ty TNHH Kỹ thuật Sản xuất Ô tô Ân Khoa cung cấp cấu hình phần chuyên dùng theo thông tin và yêu cầu đặt hàng, bao gồm các hạng mục sàn nâng đầu, hệ thống dầm thép, cầu dẫn, xi lanh và thiết bị thủy lực.
Khi làm việc với đơn vị chế tạo, khách hàng nên xác định rõ loại máy cần vận chuyển, khối lượng tối đa, kích thước thiết bị, điểm chằng buộc và tần suất sử dụng. Đây là cơ sở để thống nhất kết cấu sàn cũng như các yêu cầu về thiết kế, chế tạo, nghiệm thu và đăng kiểm.
Đối với xe nâng đầu, cần đặc biệt quan tâm tới tải trọng cho phép, khả năng chịu lực của cầu dẫn, hệ thống nâng hạ và tình trạng tời kéo. Cấu hình hoàn thiện cần đáp ứng hồ sơ thiết kế được duyệt và quy định áp dụng đối với phương tiện.
8. Thông tin giấy chứng nhận kiểu loại Chenglong M3
Theo hình ảnh giấy chứng nhận anh cung cấp:
| Hạng mục | Thông tin trên chứng nhận |
|---|---|
| Nhãn hiệu | CHENGLONG |
| Mã kiểu loại | LZ5185XXYM3ABT/DNG-CX |
| Loại phương tiện | Ô tô chở xe |
| Số giấy chứng nhận | 11649/NVIC09-01/26-00 |
| Ngày cấp thể hiện trên chứng nhận | 25/06/2026 |
| Hiệu lực thể hiện trên chứng nhận | Đến ngày 25/06/2029 |
Giấy chứng nhận này được sử dụng làm căn cứ tham khảo cho các thông số xe cơ sở nêu trên. Hồ sơ chính thức của xe sau khi hoàn thiện phần chuyên dùng cần được đối chiếu để xác định đúng loại phương tiện, kích thước, khối lượng và các thông số được phép lưu hành.
9. Mua xe Chenglong M3 200HP nâng đầu tại Ân Khoa Auto
Nếu doanh nghiệp đang tìm kiếm xe nâng đầu chở máy công trình, khách hàng có thể liên hệ Ân Khoa Auto để trao đổi nhu cầu sử dụng và cấu hình phần chuyên dùng.
Để được tư vấn phù hợp, khách hàng nên chuẩn bị các thông tin:
-
Loại máy hoặc thiết bị cần vận chuyển.
-
Khối lượng và kích thước dài × rộng × cao của máy.
-
Khoảng cách vận chuyển thường xuyên.
-
Yêu cầu về chiều dài sàn, cầu dẫn và cơ cấu kéo.
-
Các yêu cầu đặc biệt về chằng buộc và khai thác.
Những thông tin này giúp xác định cấu hình xe phù hợp và các điểm cần kiểm tra trước khi ký kết, nghiệm thu.
Đơn vị thực hiện phần chuyên dùng:
CÔNG TY TNHH KỸ THUẬT SẢN XUẤT Ô TÔ ÂN KHOA
Địa chỉ: 155 Quốc Lộ 13, KP Đông Ba, P. Bình Hòa, TP. Hồ Chí Minh.
Website: https://dailyxetaichuyendung.vn/
Hotline Ân Khoa Auto: Liên hệ để được tư vấn giá xe, cấu hình phần chuyên dùng và phương án tài chính.
10. Câu hỏi thường gặp về xe Chenglong M3 200HP nâng đầu
Xe Chenglong M3 200HP có tải trọng bao nhiêu?
Theo giấy chứng nhận kiểu loại được cung cấp, tải trọng cho phép chở là 7.700 kg. Khả năng chở hàng của xe hoàn thiện phải tuân thủ thông số và hồ sơ đăng kiểm áp dụng cho phương tiện sau khi đóng phần chuyên dùng.
Kích thước sàn xe Chenglong M3 nâng đầu là bao nhiêu?
Kích thước lọt lòng sàn theo thông tin cung cấp là 7.550 × 2.500 mm. Chiều cao và các thông số chi tiết khác cần đối chiếu bản vẽ phần chuyên dùng.
Xe sử dụng động cơ gì?
Xe sử dụng động cơ Yuchai YC6JA200-50, diesel 4 kỳ, 6 xi lanh thẳng hàng, tăng áp, dung tích 6.870 cm³ và công suất cực đại 147 kW tại 2.300 vòng/phút.
Xe được trang bị tời kéo bao nhiêu tấn?
Theo cấu hình cung cấp, xe có tời kéo 15 tấn. Thông số này thể hiện sức kéo danh định của tời theo thông tin được cung cấp, không phải tải trọng cho phép chở của xe.
Phần nâng đầu do đơn vị nào thực hiện?
Theo cấu hình cung cấp, phần chuyên dùng do Công ty TNHH Kỹ thuật Sản xuất Ô tô Ân Khoa thực hiện, gồm hệ thống sàn, dầm chịu lực, cơ cấu dẫn xe, xi lanh và các hạng mục thủy lực liên quan.
Kết luận
Xe Chenglong M3 200HP nâng đầu chở máy công trình là phương án đáng cân nhắc cho doanh nghiệp cần phương tiện vận chuyển máy móc và thiết bị cơ giới. Xe cơ sở sử dụng động cơ Yuchai YC6JA200-50 công suất 147 kW, tải trọng cho phép chở 7.700 kg theo giấy chứng nhận kiểu loại, kết hợp sàn chuyên dùng dài 7.550 mm và hệ thống nâng đầu có tời kéo.
Phần chuyên dùng do Công ty TNHH Kỹ thuật Sản xuất Ô tô Ân Khoa thực hiện theo cấu hình cung cấp. Khách hàng nên xác nhận loại máy, tải trọng và kích thước thiết bị cần vận chuyển trước khi lựa chọn cấu hình cuối cùng.
