CHENGLONG M3 4X2 GẮN CẨU XCMG 4 TẤN 4 KHÚC – GSQS84VN-4 | XE TẢI GẮN CẨU CHUYÊN DỤNG

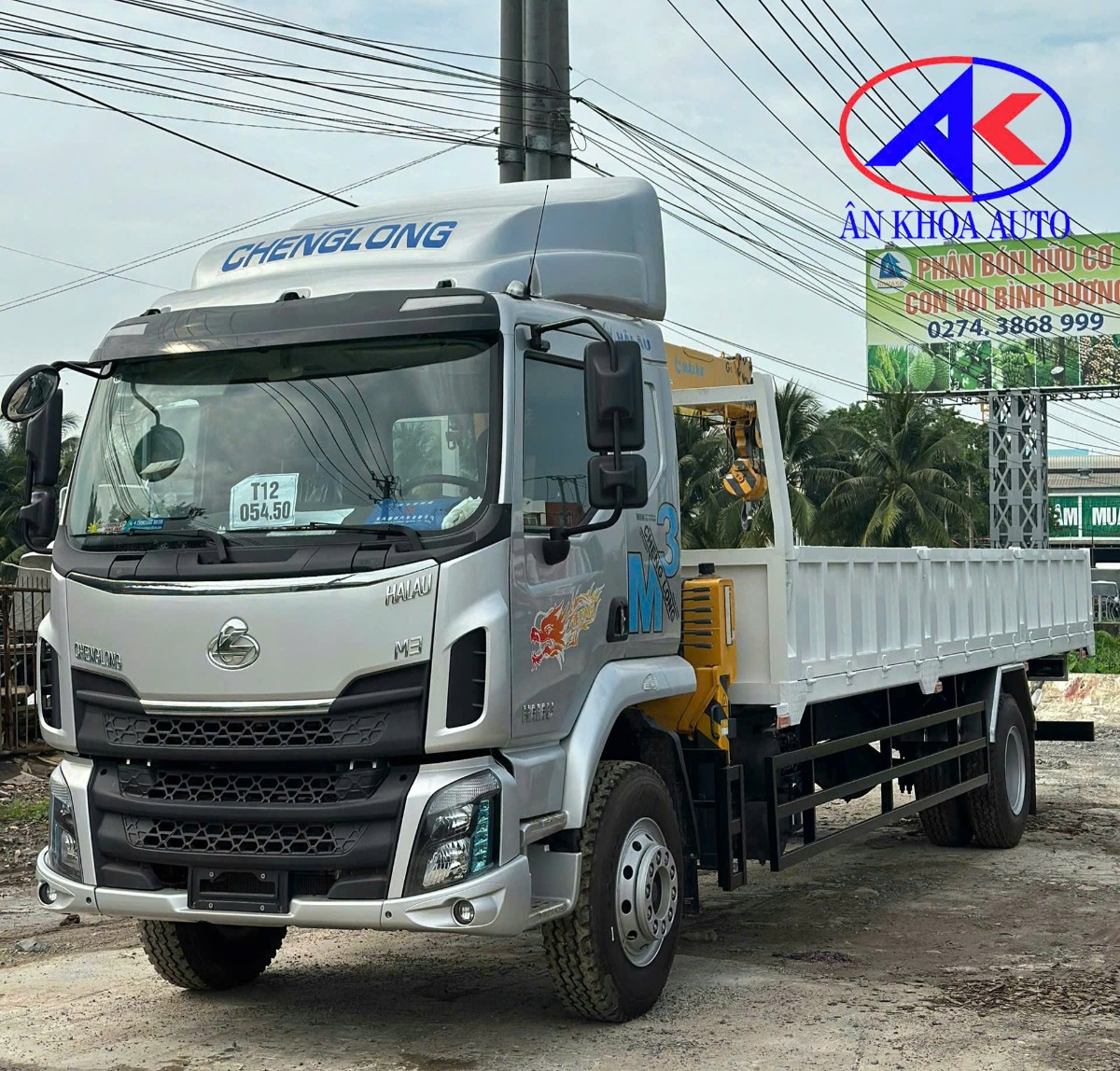

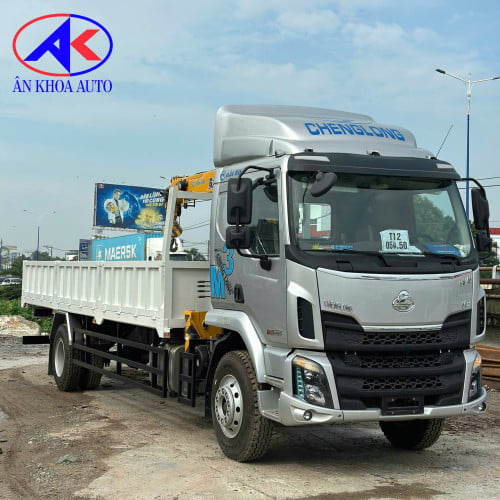

Chenglong M3 4x2 gắn cẩu XCMG 4 tấn 4 khúc – GSQS84VN-4 là cấu hình xe tải gắn cẩu chuyên dụng kết hợp giữa khả năng vận chuyển hàng hóa và nâng hạ tại công trình. Xe sử dụng nền Chenglong nhập khẩu Trung Quốc, công thức bánh xe 4x2, động cơ YC6JA200-50, tải trọng cho phép chở 7.100 kg và thùng lửng 7 bửng có kích thước lọt lòng 7.670 × 2.350 × 650 mm.
Cấu hình được trang bị cẩu XCMG GSQS84VN-4, sức nâng tối đa 4.000 kg, cần 4 khúc, chiều dài cần từ 3,55 m đến 10,51 m, phù hợp với nhiều nhu cầu nâng hạ máy móc, vật liệu xây dựng, thiết bị và hàng hóa tại công trường.
1. Tổng quan Chenglong M3 4x2 gắn cẩu XCMG 4 tấn
Chenglong M3 4x2 gắn cẩu XCMG GSQS84VN-4 hướng đến nhóm khách hàng đang tìm kiếm một chiếc xe tải gắn cẩu 4 tấn có khả năng vận chuyển hàng hóa với tải trọng lớn, đồng thời chủ động bốc xếp và nâng hạ trong quá trình làm việc.

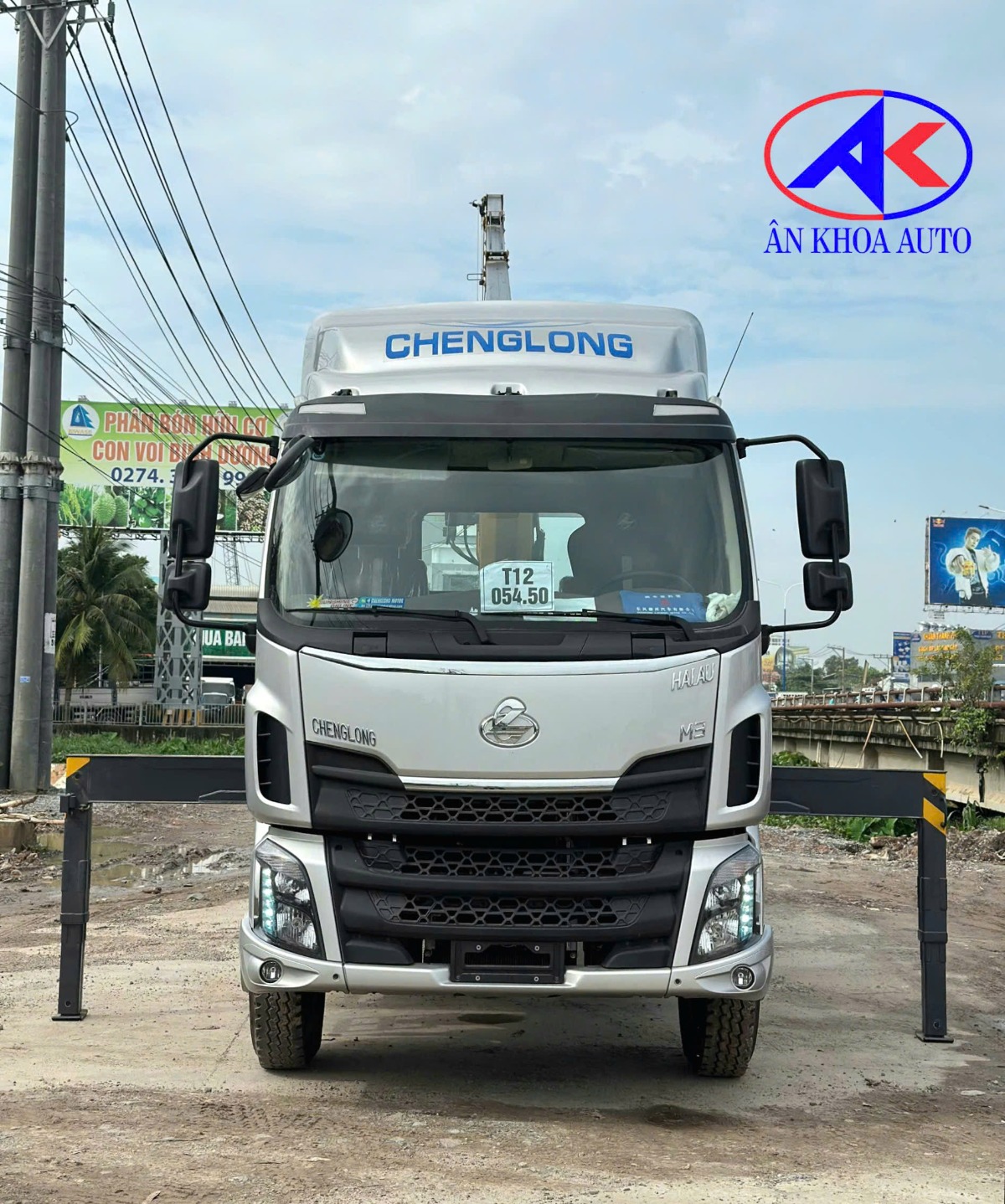

Xe sử dụng nền Chenglong, kiểu loại LZ5185XXYM3ABT, cabin màu bạc, công thức bánh xe 4x2, nhiên liệu Diesel. Động cơ YC6JA200-50, 4 kỳ, 6 xi-lanh thẳng hàng, tăng áp, dung tích 6.870 cm³.
Sau khi hoàn thiện lắp cẩu, xe có tải trọng cho phép chở 7.100 kg, khối lượng bản thân 8.705 kg, số người cho phép chở 3 người và trọng lượng toàn bộ dự kiến 16.000 kg.

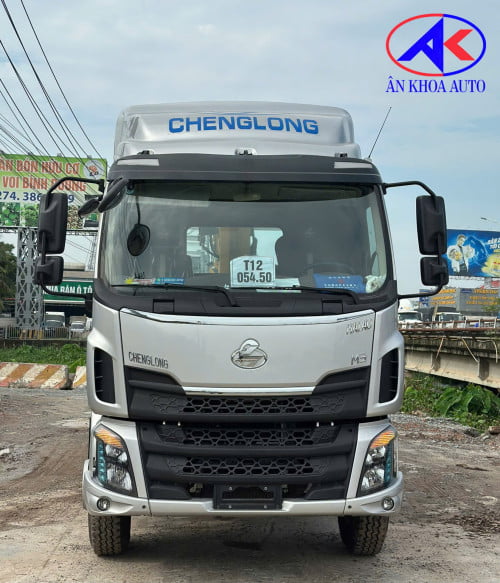

2. Thông số kỹ thuật Chenglong M3 4x2
Bảng thông số nền xe
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Nhãn hiệu | CHENGLONG |
| Nguồn gốc | Nhập khẩu Trung Quốc |
| Kiểu loại | LZ5185XXYM3ABT |
| Dòng xe | Chenglong M3 |
| Màu cabin | Bạc |
| Loại phương tiện | Ô tô tải có cần cẩu |
| Công thức bánh xe | 4×2 |
| Nhiên liệu | Diesel |
| Động cơ | YC6JA200-50 |
| Loại động cơ | 4 kỳ, 6 xi-lanh thẳng hàng, tăng áp |
| Dung tích động cơ | 6.870 cm³ |
| Cỡ lốp | 10.00R20 |
| Cabin | Cabin thấp |
| Ghế | Ghế hơi |
| Trang bị cabin | Cửa điện, điều hòa làm lạnh nhanh theo xe |
3. Kích thước và tải trọng sau khi gắn cẩu
Sau khi hoàn thiện cấu hình, Chenglong M3 4x2 gắn cẩu XCMG 4 tấn có kích thước và tải trọng như sau:
| Hạng mục | Thông số |
|---|---|
| Tải trọng cho phép chở | 7.100 kg |
| Khối lượng bản thân | 8.705 kg |
| Số người cho phép chở | 3 người |
| Trọng lượng toàn bộ dự kiến | 16.000 kg |
| Kích thước tổng thể (D × R × C) | 10.665 × 2.500 × 3.680 mm |
| Kích thước lòng thùng hàng (D × R × C) | 7.670 × 2.350 × 650 mm |
Với lòng thùng dài 7.670 mm, cấu hình phù hợp để vận chuyển nhiều loại hàng hóa có kích thước dài như vật liệu xây dựng, thiết bị, máy móc và hàng hóa phục vụ công trình.

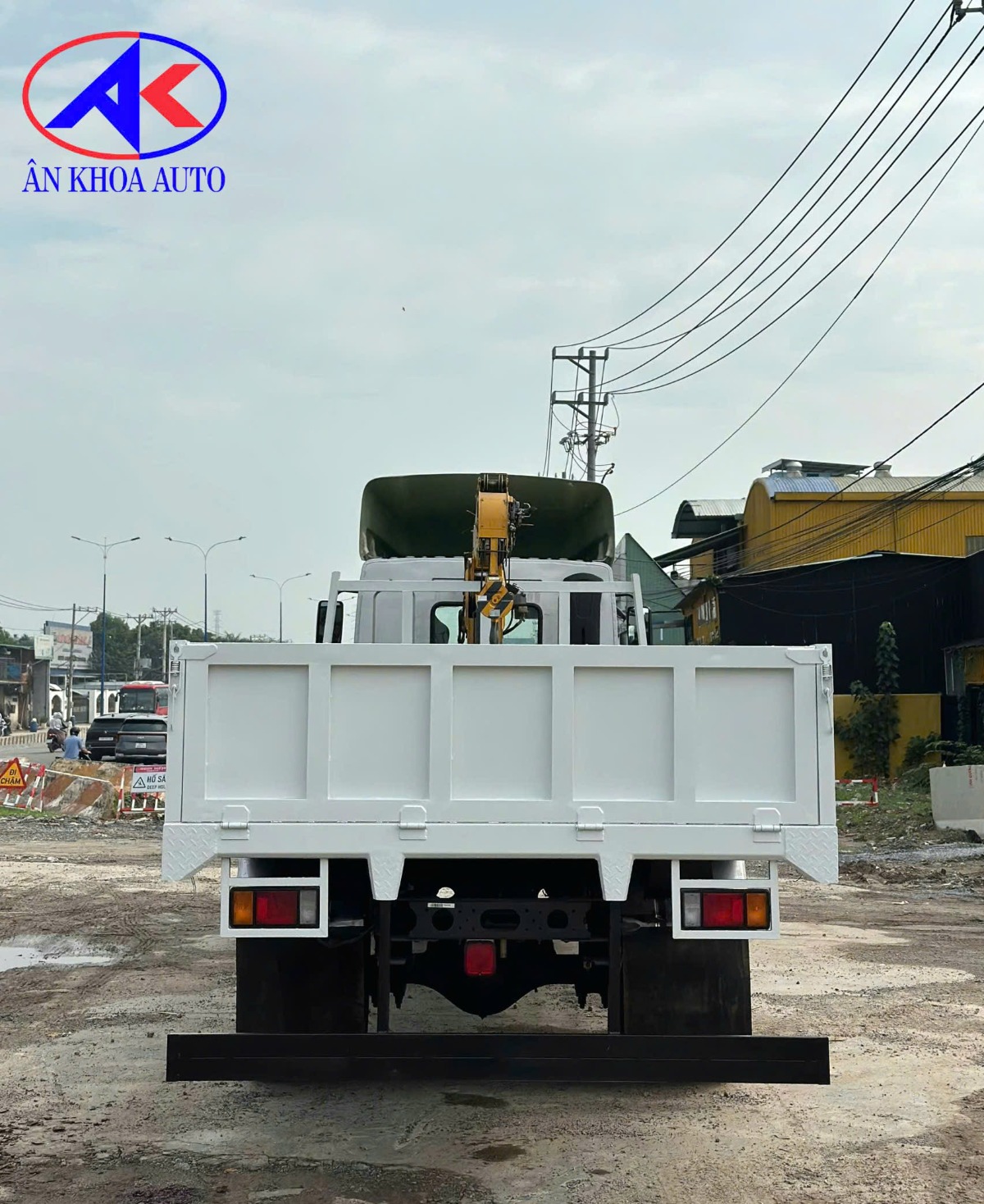

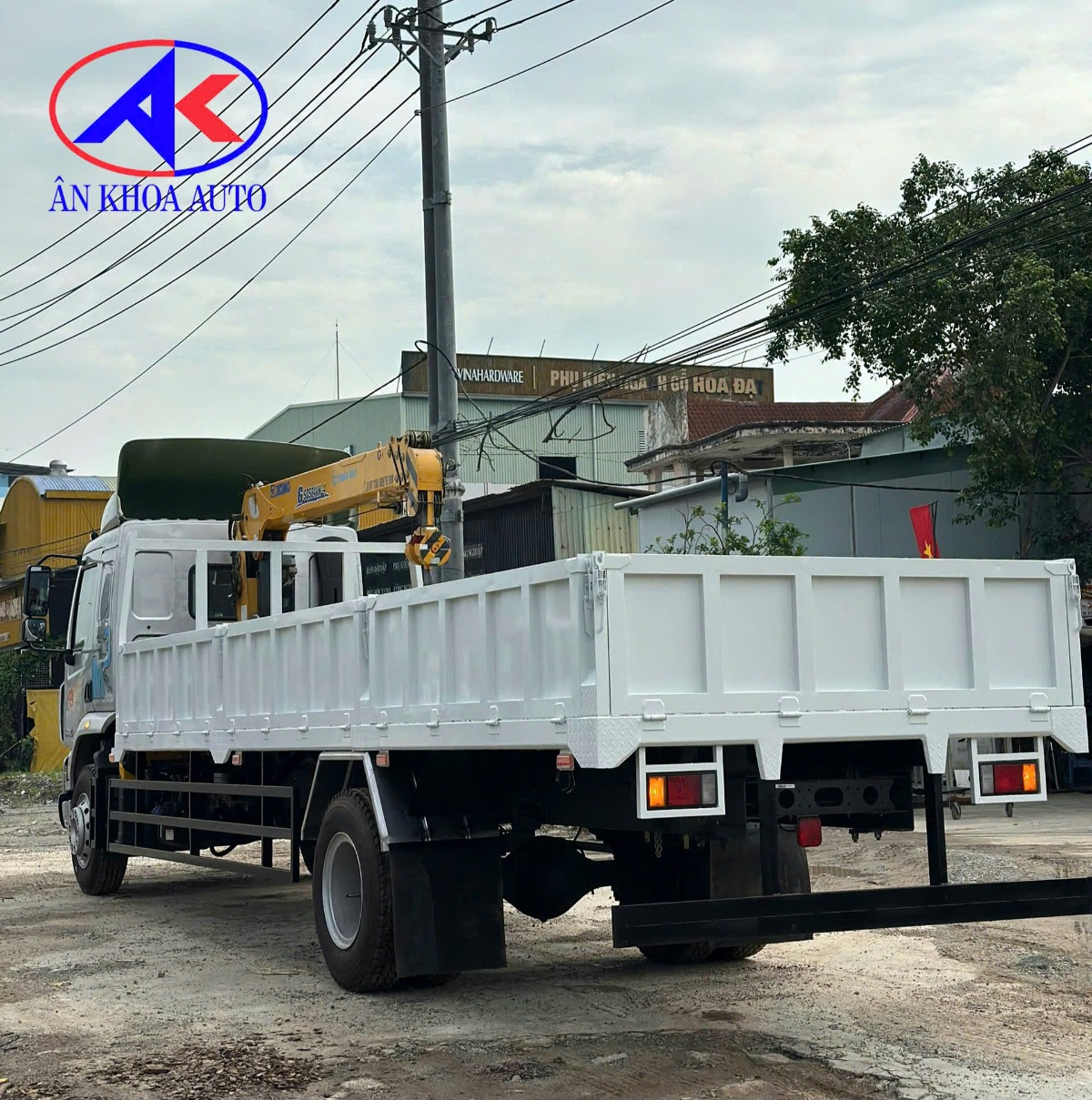

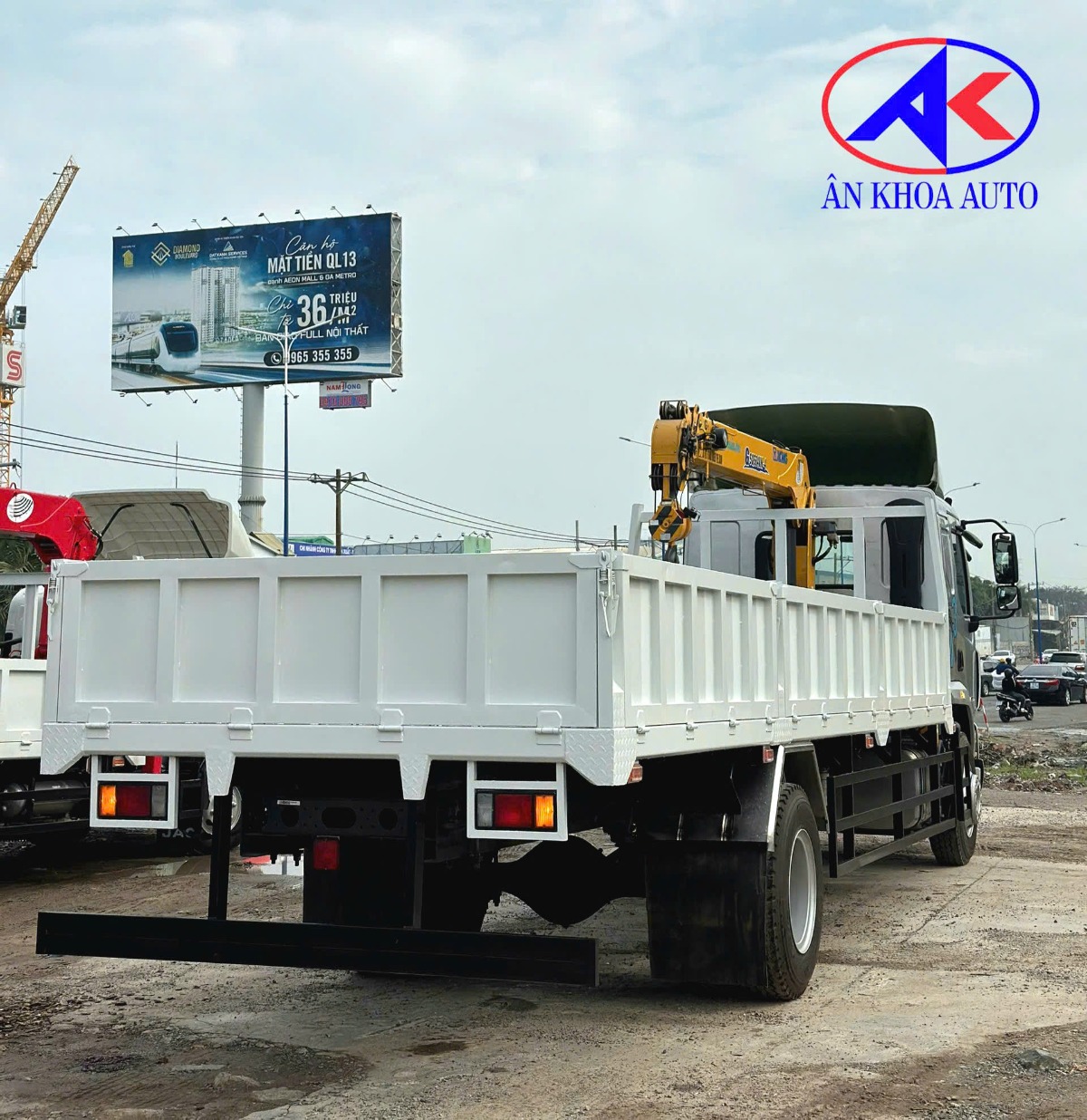

4. Quy cách thùng lửng Chenglong M3
Thùng xe được thiết kế dạng thùng lửng 7 bửng, chiều cao bửng 600 mm, sử dụng kết cấu thép định hình kết hợp thép tấm.
Bảng quy cách thùng tiêu chuẩn
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Loại thùng | Thùng lửng 07 bửng |
| Chiều cao bửng | 600 mm |
| Đà dọc | Thép U140 dày 5 mm, U đúc |
| Đà ngang | Thép U100 dày 4 mm, U đúc |
| Biên thùng / khung sàn | Thép chấn 3 mm |
| Sàn thùng | Thép lá me phẳng 3 mm |
| Trụ đầu | U100 dày 4 mm, U đúc |
| Khung xương vách trước | Thép hộp 40×40×1,4 mm |
| Vách ngoài | Thép 1 mm, dập sóng |
| Vách trong | Không |
| Trụ giữa | U120 dày 4 mm, U đúc, có thể tháo rời |
| Khung bao bửng | Thép hộp 40×80×1,4 mm |
| Khung xương bửng | Thép hộp 40×40×1,4 mm |
| Khóa tôm | Thép |
| Bản lề | Thép |
| Trụ sau | U120 dày 4 mm, U đúc, có thể tháo rời |
| Viền sau / Lam đèn | Thép chấn 4 mm |
| Vè chắn bùn | Inox 430 dày 1,4 mm |
| Thanh / pát liên kết vè thùng | 5 thanh, Phi 27 / Inox chấn |
| Cản hông | Thép hộp 30×60 dày 1,4 mm |
| Cản sau | Thép U80–U100 |
| Đệm lót sát-xi và đà dọc | Cao su 20 mm |
| Đèn hông thùng | 8 cái |
| PTO | Con cóc, đồng bộ với động cơ |
Điểm nổi bật của thùng hàng
Kết cấu thùng sử dụng các thanh U đúc và thép chấn định hình, trong đó đà dọc U140 dày 5 mm, đà ngang U100 dày 4 mm và sàn thép 3 mm. Trụ giữa và trụ sau được thiết kế có thể tháo rời, thuận tiện cho quá trình xếp dỡ những loại hàng hóa có kích thước lớn.

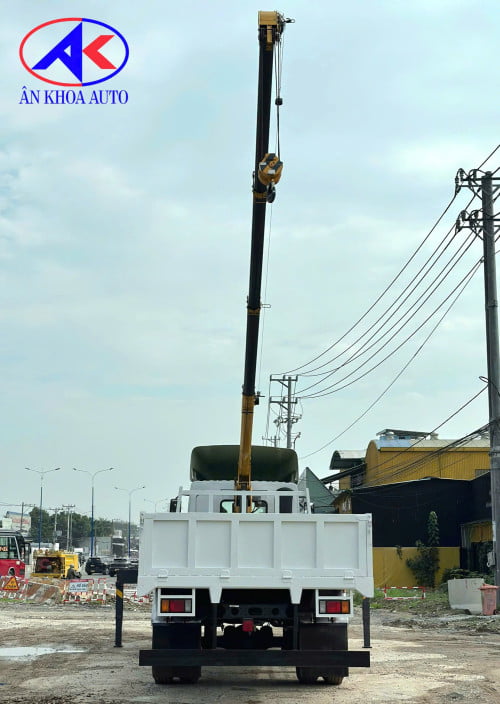

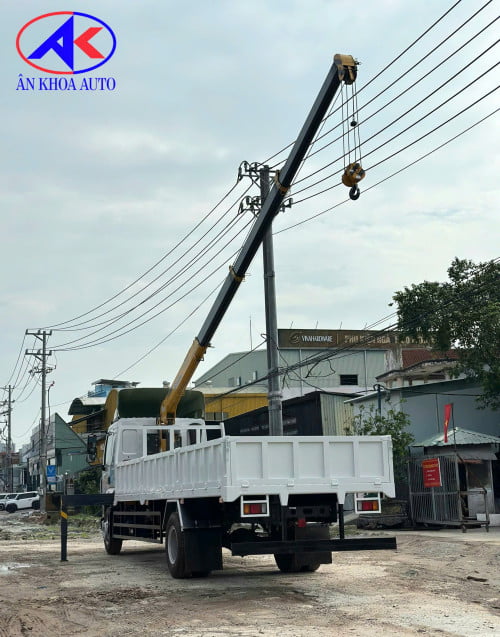

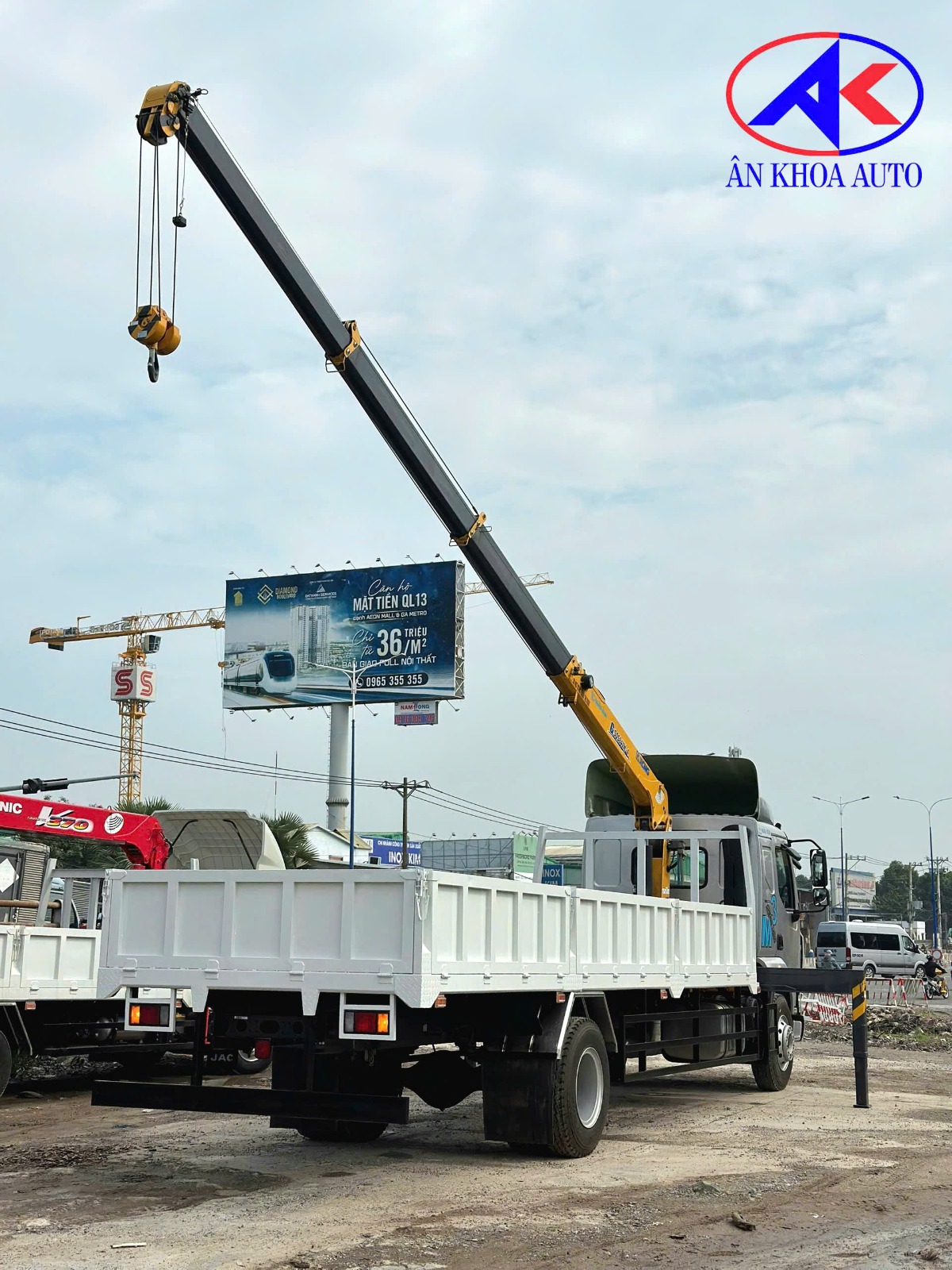

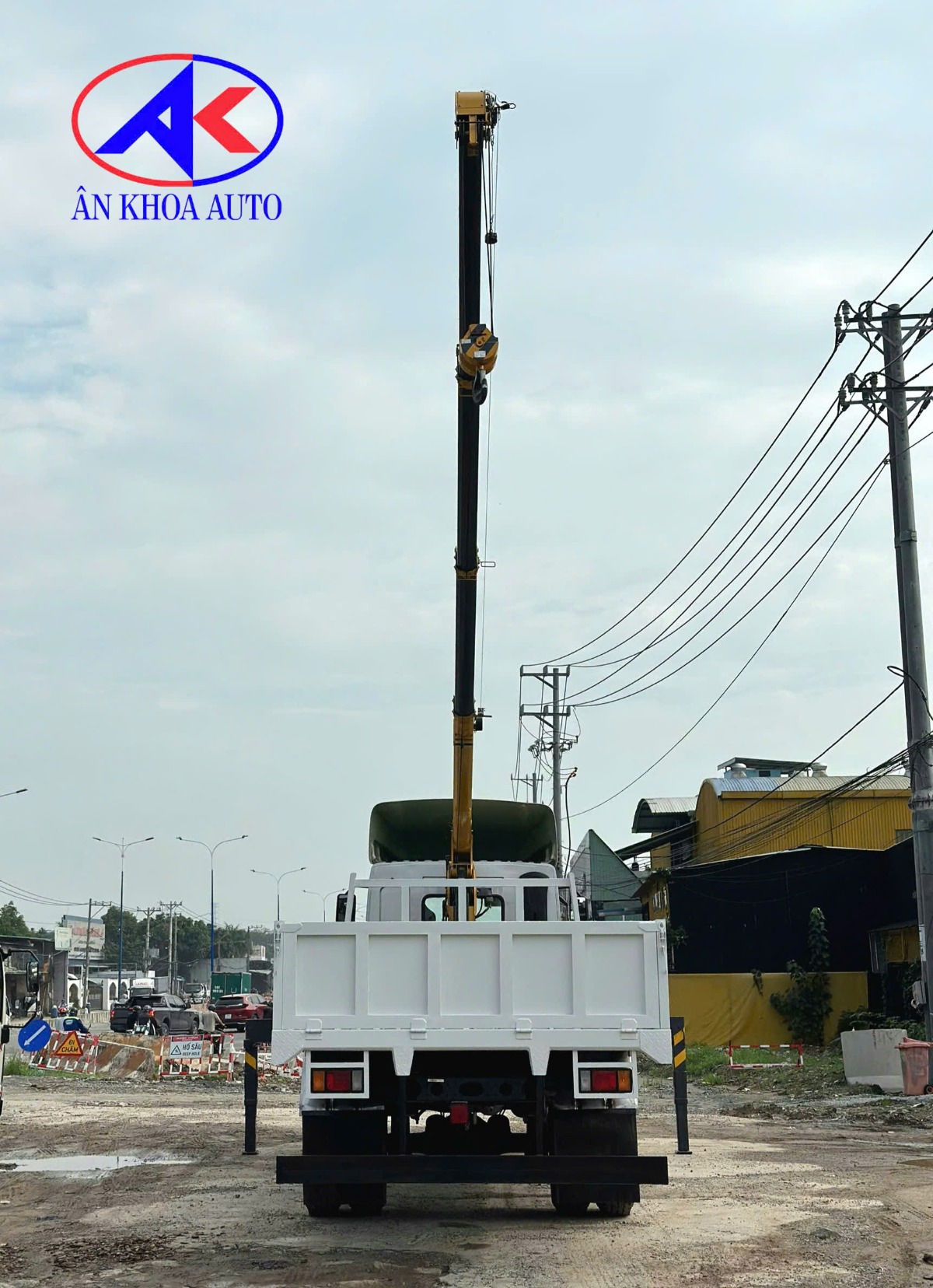

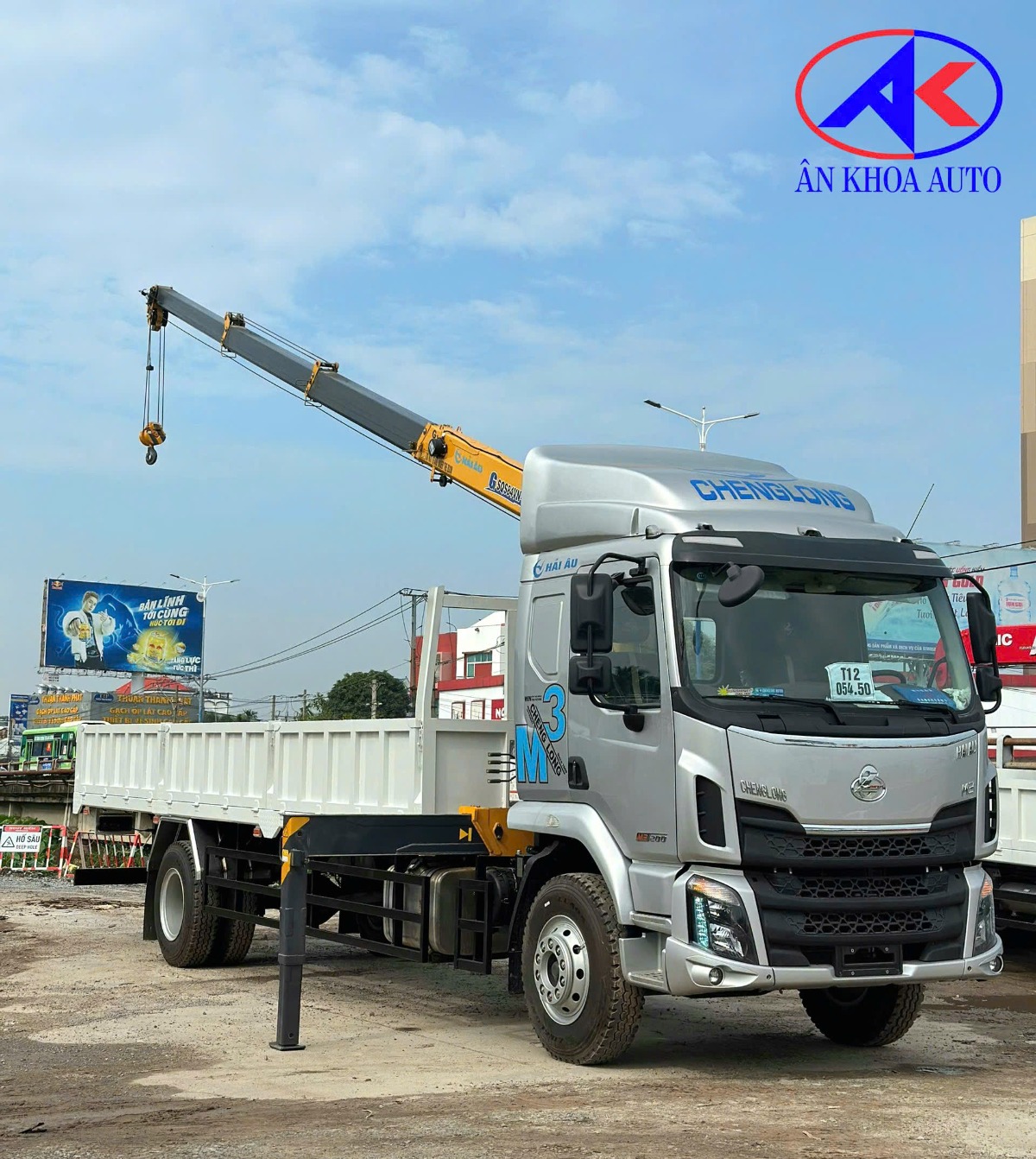

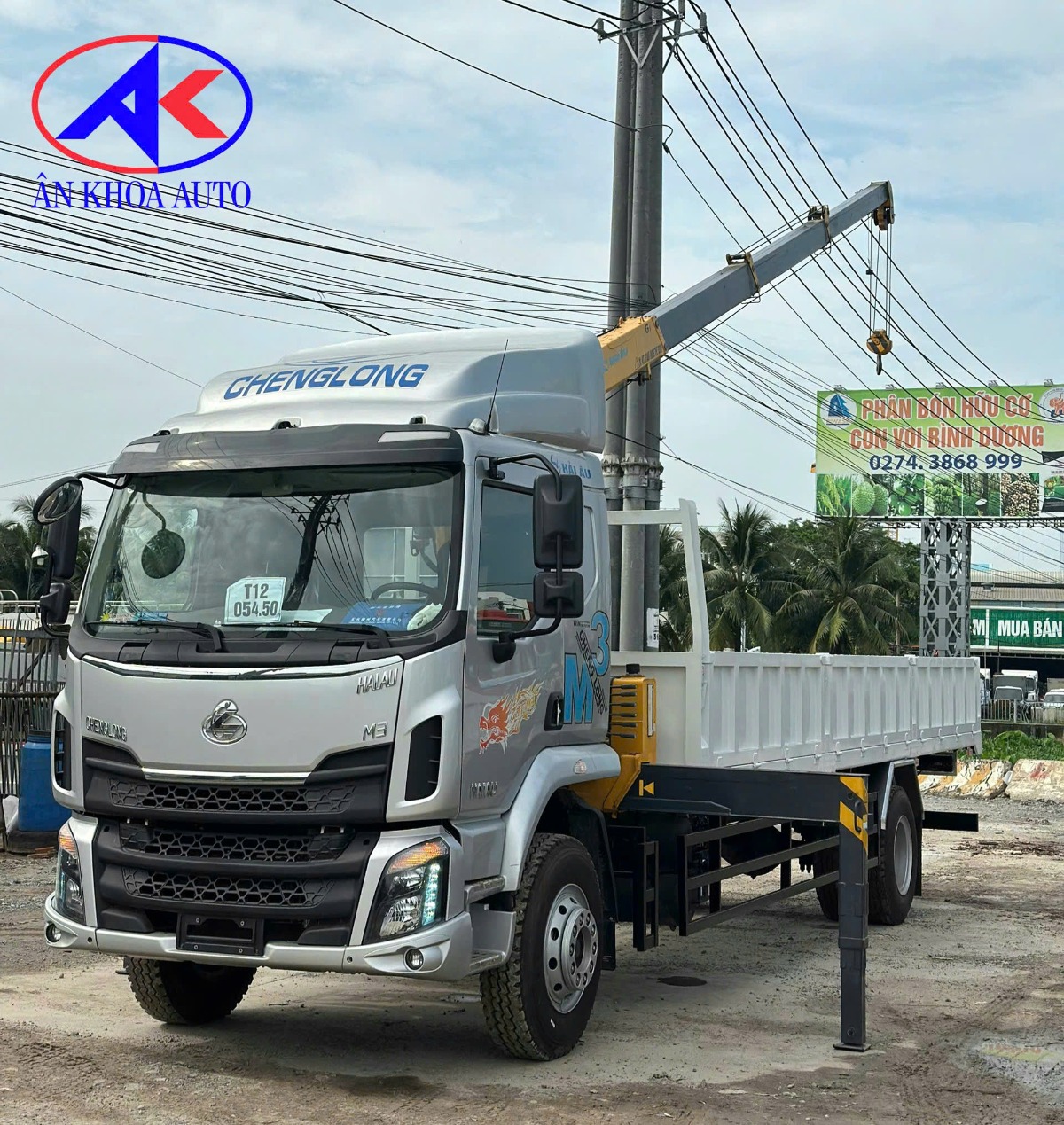

5. Cẩu XCMG GSQS84VN-4 4 tấn 4 khúc
Điểm nổi bật của cấu hình là cẩu XCMG GSQS84VN-4, thuộc phân khúc cẩu 4 tấn – 4 khúc.
Cẩu phù hợp với các công việc nâng hạ vật liệu, máy móc, thiết bị và hàng hóa trong xây dựng, cơ khí, công nghiệp và vận tải chuyên dụng.
Thông số kỹ thuật cẩu XCMG GSQS84VN-4
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Nhãn hiệu | XCMG |
| Model | GSQS84VN-4 |
| Sức nâng tối đa | 4.000 kg |
| Số đoạn / khúc cần | 4 khúc |
| Loại cần | Cần lục giác |
| Chiều dài cần | 3,55 – 10,51 m |
| Chiều cao nâng tối đa | Khoảng 10 m |
| Góc nâng hạ cần | 0° – 80° |
| Trọng lượng cẩu | Khoảng 1.271 kg |
| Dung tích thùng dầu thủy lực | 60 lít |
| Lưu lượng dầu thủy lực định mức | 25 lít/phút |
| Chân chống | 02 chân trước, theo tiêu chuẩn nhà sản xuất |
Các thông số cẩu trong bài được trình bày theo cấu hình kỹ thuật anh cung cấp.
6. Hệ thống thủy lực và PTO
Để cẩu hoạt động đồng bộ với nền xe, cấu hình sử dụng PTO (con cóc) đồng bộ với động cơ, kết hợp với hệ thống bơm và dầu thủy lực.
| Hạng mục | Thông số |
|---|---|
| PTO | Đồng bộ với động cơ |
| Lưu lượng dầu thủy lực định mức | 25 lít/phút |
| Dung tích thùng dầu thủy lực | 60 lít |
| Chân chống | 02 chân trước |
| Cơ cấu điều khiển | Theo tiêu chuẩn nhà sản xuất |
Hệ thống thủy lực là bộ phận truyền công suất từ động cơ đến cẩu, đóng vai trò quan trọng trong quá trình nâng, hạ và điều khiển cần cẩu.
7. Ưu điểm Chenglong M3 4x2 gắn cẩu XCMG 4 tấn
Tải trọng 7.100 kg
Với tải trọng cho phép chở 7.100 kg, xe đáp ứng tốt nhu cầu vận chuyển vật liệu, máy móc và thiết bị trong nhiều lĩnh vực.
Thùng hàng dài 7,67 m
Lòng thùng 7.670 × 2.350 × 650 mm tạo không gian chở hàng rộng, phù hợp với các loại hàng hóa có chiều dài lớn.
Cẩu XCMG 4 tấn – 4 khúc
Cẩu GSQS84VN-4 có sức nâng tối đa 4.000 kg, cần 4 khúc, chiều dài cần từ 3,55 – 10,51 m, đáp ứng nhiều nhu cầu nâng hạ thực tế.
Cabin tiện nghi
Xe được trang bị ghế hơi, cửa điện và điều hòa làm lạnh nhanh theo xe, mang lại sự thuận tiện trong quá trình sử dụng.
Một phương tiện – hai chức năng
Chenglong M3 + XCMG vừa vận chuyển hàng hóa, vừa hỗ trợ nâng hạ, giúp doanh nghiệp chủ động hơn tại công trường và khu vực bốc xếp.
8. Ứng dụng thực tế của xe Chenglong M3 gắn cẩu XCMG
| Lĩnh vực | Ứng dụng |
|---|---|
| Xây dựng | Vận chuyển và nâng hạ vật liệu tại công trình |
| Cơ khí | Nâng máy móc, thiết bị và sản phẩm cơ khí |
| Kết cấu thép | Vận chuyển và nâng các cấu kiện thép |
| Vật liệu xây dựng | Chở sắt thép, vật tư và hàng công trình |
| Thiết bị công nghiệp | Vận chuyển kết hợp nâng hạ máy móc |
| Lắp đặt | Đưa thiết bị và vật tư đến vị trí thi công |
| Kho bãi | Hỗ trợ bốc xếp hàng hóa trong phạm vi làm việc |
| Thi công hạ tầng | Vận chuyển vật tư, thiết bị phục vụ công trình |
9. Chenglong M3 4x2 gắn cẩu XCMG phù hợp với ai?
Cấu hình xe tải Chenglong M3 4x2 gắn cẩu XCMG 4 tấn 4 khúc phù hợp với khách hàng cần một phương tiện vừa có khả năng vận chuyển hàng hóa, vừa thực hiện nâng hạ tại nơi làm việc.
Đặc biệt phù hợp với:
Doanh nghiệp xây dựng – nhà thầu cơ khí – đơn vị vật liệu xây dựng – đơn vị vận chuyển máy móc thiết bị – doanh nghiệp thi công và lắp đặt.
Đây là giải pháp phù hợp cho những công việc yêu cầu di chuyển hàng hóa bằng xe tải và nâng hạ bằng cẩu trên cùng một phương tiện.
10. Hồ sơ thiết kế và đăng kiểm
Theo thông tin cấu hình anh cung cấp, xe có hồ sơ thiết kế bản vẽ ô tô tải có cần cẩu do Cục Đăng Kiểm Việt Nam cấp phép.
Đối với xe tải gắn cẩu, các thành phần như nền xe, vị trí lắp cẩu, kết cấu thùng, chân chống, PTO, hệ thống thủy lực và tải trọng sau khi hoàn thiện cần được xây dựng đồng bộ theo cấu hình thực tế.
Khách hàng nên kiểm tra đầy đủ hồ sơ kỹ thuật và các thông số sau hoàn thiện trước khi đưa xe vào khai thác.
11. Báo giá Chenglong M3 4x2 gắn cẩu XCMG 4 tấn
Giá xe phụ thuộc vào cấu hình hoàn thiện thực tế, bao gồm:
| Hạng mục | Nội dung |
|---|---|
| Nền xe | Chenglong M3 4x2 |
| Cẩu | XCMG GSQS84VN-4 – 4 tấn – 4 khúc |
| Thùng hàng | Thùng lửng 7 bửng |
| Kích thước thùng | 7.670 × 2.350 × 650 mm |
| Hệ thống thủy lực | PTO, bơm, thùng dầu và các thiết bị liên quan |
| Chân chống | Theo cấu hình cẩu |
| Hồ sơ kỹ thuật | Theo cấu hình thực tế |
| Đăng ký – đăng kiểm | Theo yêu cầu và hồ sơ xe |
Để nhận báo giá chính xác Chenglong M3 4x2 gắn cẩu XCMG GSQS84VN-4 4 tấn 4 khúc, khách hàng có thể trao đổi về loại hàng thường xuyên vận chuyển và nhu cầu nâng hạ để được tư vấn cấu hình phù hợp.
12. Ân Khoa Auto – Đóng thùng xe tải gắn cẩu theo nhu cầu
CÔNG TY TNHH KỸ THUẬT SẢN XUẤT Ô TÔ ÂN KHOA nhận tư vấn và hoàn thiện các dòng xe tải gắn cẩu, xe tải chuyên dùng và thùng xe theo nhu cầu sử dụng thực tế.
Khách hàng có thể trao đổi từ nền xe – cẩu – thùng – hệ thống thủy lực – hồ sơ kỹ thuật – đăng ký, đăng kiểm để lựa chọn cấu hình phù hợp.
Liên hệ
Hotline Ân Khoa Auto: 0911 919 019 – Mr. Nhọn Đoàn
Zalo: 0911 919 019
Website: dailyxetaichuyendung.vn
Địa chỉ: 155 Quốc Lộ 13, Phường Bình Hòa, TP. Hồ Chí Minh.
KẾT LUẬN
Chenglong M3 4x2 gắn cẩu XCMG 4 tấn 4 khúc – GSQS84VN-4 là mẫu xe tải gắn cẩu chuyên dụng hướng đến nhu cầu vận chuyển hàng hóa kết hợp nâng hạ trong xây dựng, cơ khí, công nghiệp và vật liệu.
Với tải trọng cho phép chở 7.100 kg, lòng thùng 7.670 × 2.350 × 650 mm, cẩu XCMG sức nâng tối đa 4.000 kg – 4 khúc và chiều dài cần lên đến 10,51 m, cấu hình đáp ứng nhiều nhu cầu vận chuyển và nâng hạ thực tế.
