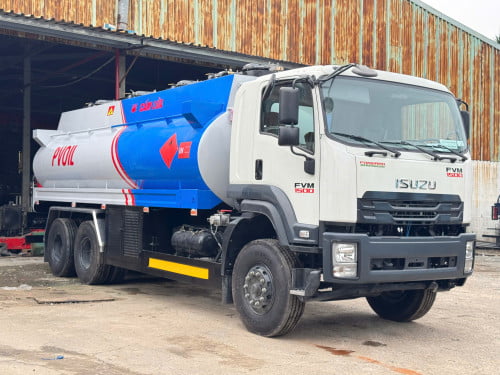

Xe bồn xăng dầu Isuzu FVM 20 khối 5 ngăn – Giải pháp vận chuyển nhiên liệu chuyên dụng

Xe bồn xăng dầu Isuzu FVM 20 khối là dòng xe chuyên dụng được thiết kế phục vụ nhu cầu vận chuyển xăng dầu, nhiên liệu với cấu hình chassis Isuzu FVM 3 chân, công thức bánh xe 6x2 và bồn chứa dạng elip nhiều ngăn. Xe được Ân Khoa Auto sản xuất, lắp ráp theo hồ sơ kỹ thuật được chứng nhận, đáp ứng yêu cầu đối với phương tiện ô tô xi téc chở xăng.

Theo Giấy chứng nhận chất lượng an toàn kỹ thuật và bảo vệ môi trường kiểu loại ô tô sản xuất, lắp ráp của Cục Đăng kiểm Việt Nam, xe mang nhãn hiệu ISUZU, tên thương mại FVM, mã kiểu loại FVM60TE5/AKH-XTX-2, thuộc nhóm phương tiện ô tô tải chuyên dùng và loại phương tiện ô tô xi téc chở xăng. Hồ sơ cũng thể hiện đơn vị sản xuất và xưởng lắp ráp là CÔNG TY TNHH KỸ THUẬT SẢN XUẤT Ô TÔ ÂN KHOA, tại 155 Khu Phố Đông Ba, Phường Bình Hòa, Thành phố Hồ Chí Minh.

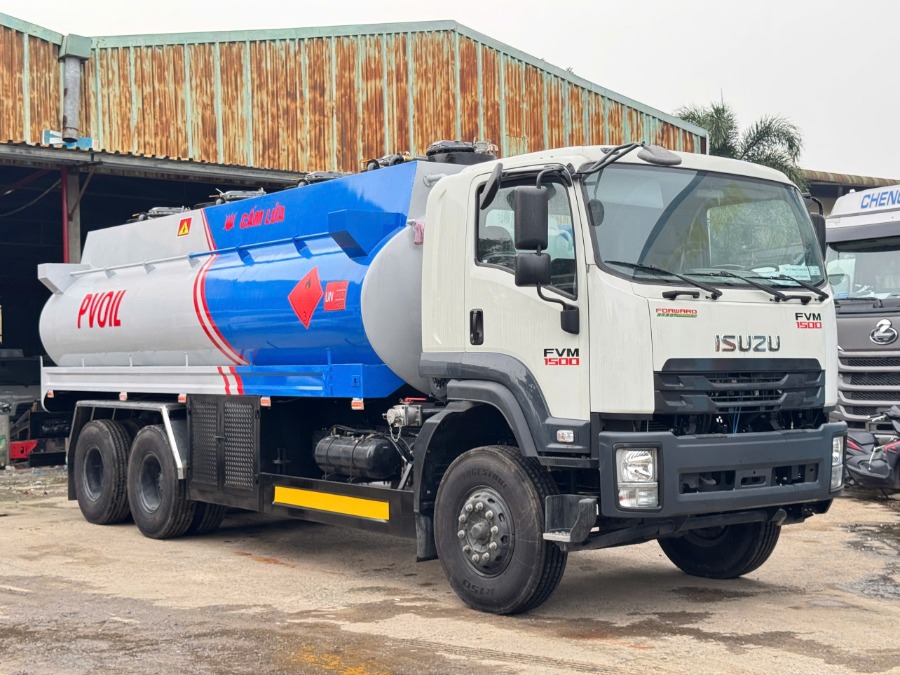

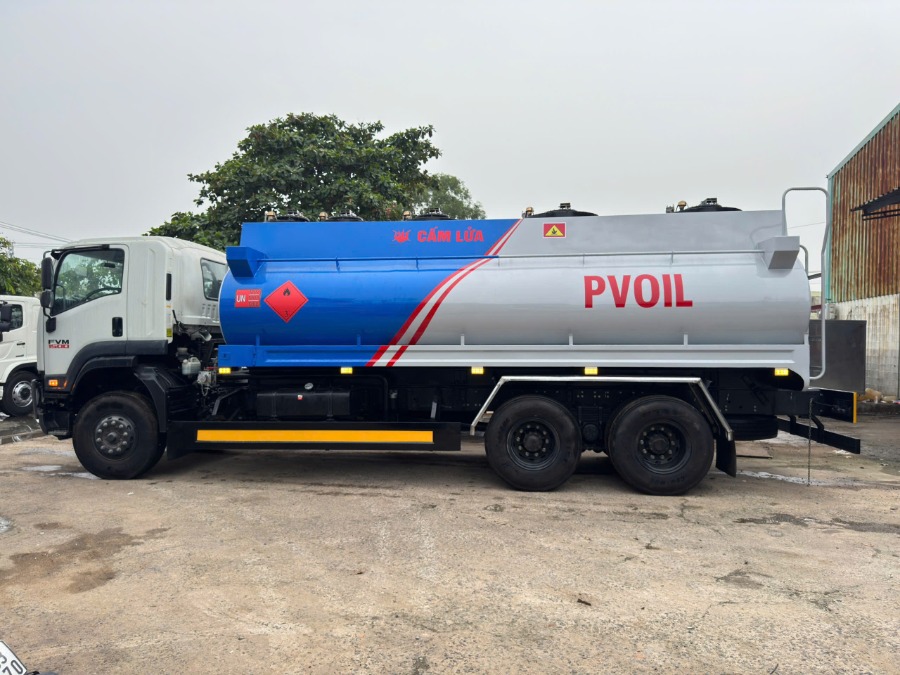

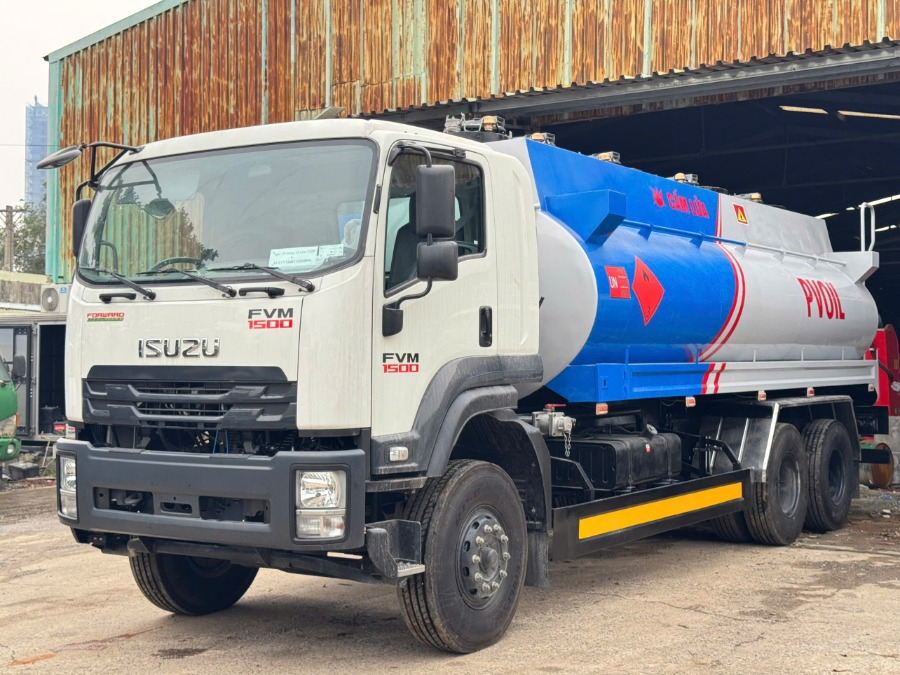

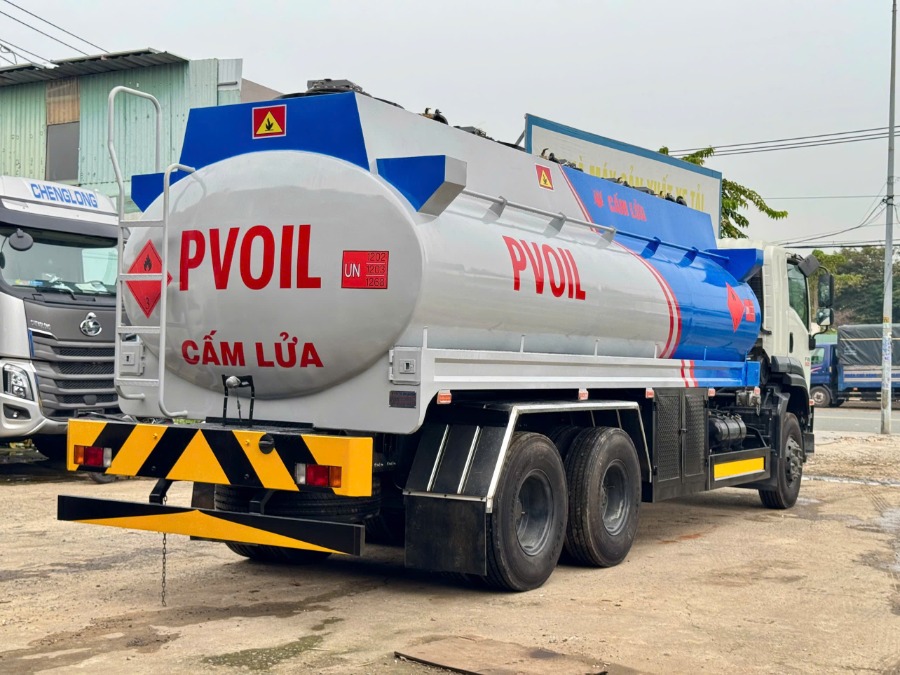

1. Tổng quan xe bồn xăng dầu 20 khối Isuzu FVM 1500 Euro 5

Isuzu FVM là dòng chassis tải trung – tải nặng phù hợp để phát triển các loại phương tiện chuyên dụng yêu cầu khả năng chuyên chở lớn, độ ổn định cao và khả năng vận hành liên tục.

Trên cấu hình được chứng nhận, xe có:

Đây là nền tảng phù hợp để sử dụng cho các nhu cầu vận chuyển nhiên liệu phục vụ hệ thống cây xăng, đơn vị phân phối nhiên liệu, doanh nghiệp vận tải và các hoạt động cung ứng xăng dầu chuyên dụng.

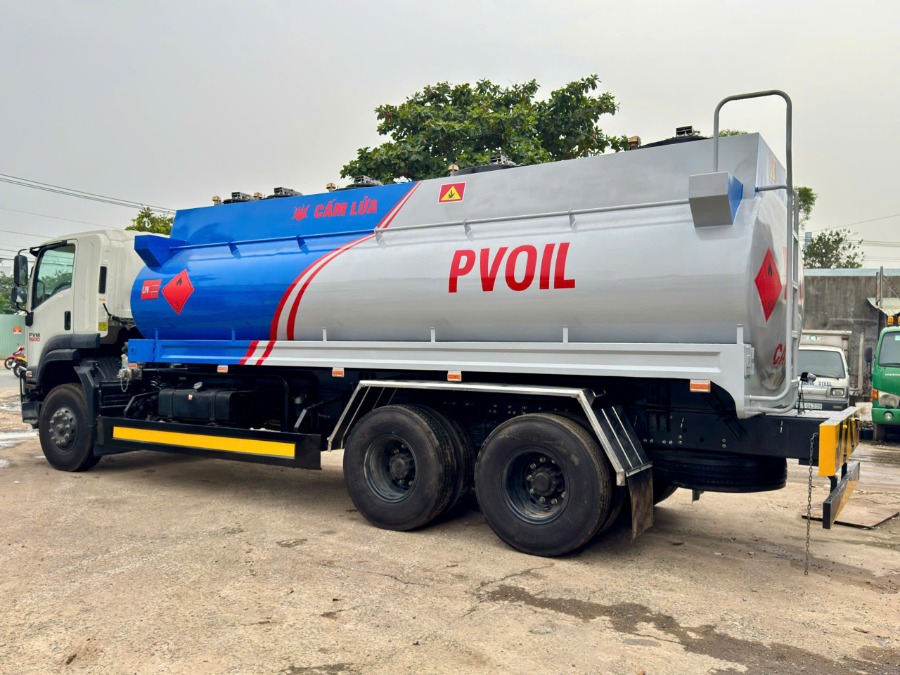

2. Thiết kế bồn xăng dầu 5 ngăn

Một trong những điểm đáng chú ý của cấu hình này là bồn chứa nhiều ngăn, giúp phân chia nhiên liệu trong quá trình vận chuyển.

Theo thông số bồn chuyên dụng, xe sử dụng:

Bồn 5 ngăn, bố trí theo cấu hình:

2 – 3 – 4 – 6 – 5, tính từ đầu cabin.

Thiết kế nhiều ngăn phù hợp với nhu cầu vận chuyển, phân phối nhiều loại hoặc nhiều đơn hàng nhiên liệu trong cùng một chuyến xe, đồng thời hỗ trợ quá trình xuất nhập nhiên liệu theo từng khoang.

Bồn có dạng elip, mang đặc trưng của dòng xi téc chuyên dụng chở nhiên liệu.

3. Vật liệu bồn SS400 – kết cấu chắc chắn

Bồn xăng dầu được chế tạo bằng thép SS400, có COCQ theo cấu hình được cung cấp.

Thông số chính gồm:

Việc sử dụng thép SS400 cho thân bồn, vách ngăn và kết cấu chân bồn tạo nên một hệ thống bồn chuyên dụng có kết cấu chắc chắn, phù hợp với đặc thù vận chuyển nhiên liệu đường dài và khai thác liên tục.

4. Kết cấu thân bồn và các chi tiết an toàn

Bên cạnh phần thân bồn, cấu hình còn được trang bị nhiều chi tiết phục vụ vận hành và bảo vệ bồn trong quá trình sử dụng.

Dạ, mình chuyển phần này thành bảng thông số cụm chi tiết bồn ISUZU FVM để bạn đưa trực tiếp lên website:

THÔNG SỐ CỤM CHI TIẾT BỒN

CỤM CỔ BỒN – HỌNG NHẬP – VAI BỒN

5. Hệ thống chống xô cho xe bồn xăng dầu

Xe được trang bị 04 cặp bát chống xô.

Đây là hạng mục quan trọng đối với xe bồn chở chất lỏng, giúp hạn chế sự dịch chuyển mạnh của chất lỏng trong khoang chứa khi xe tăng tốc, giảm tốc hoặc di chuyển qua các đoạn đường không bằng phẳng.

Kết hợp với thiết kế bồn nhiều ngăn, hệ thống kết cấu chống xô giúp tăng tính ổn định trong quá trình vận chuyển nhiên liệu.

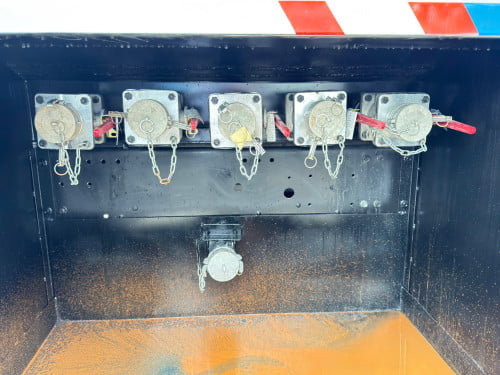

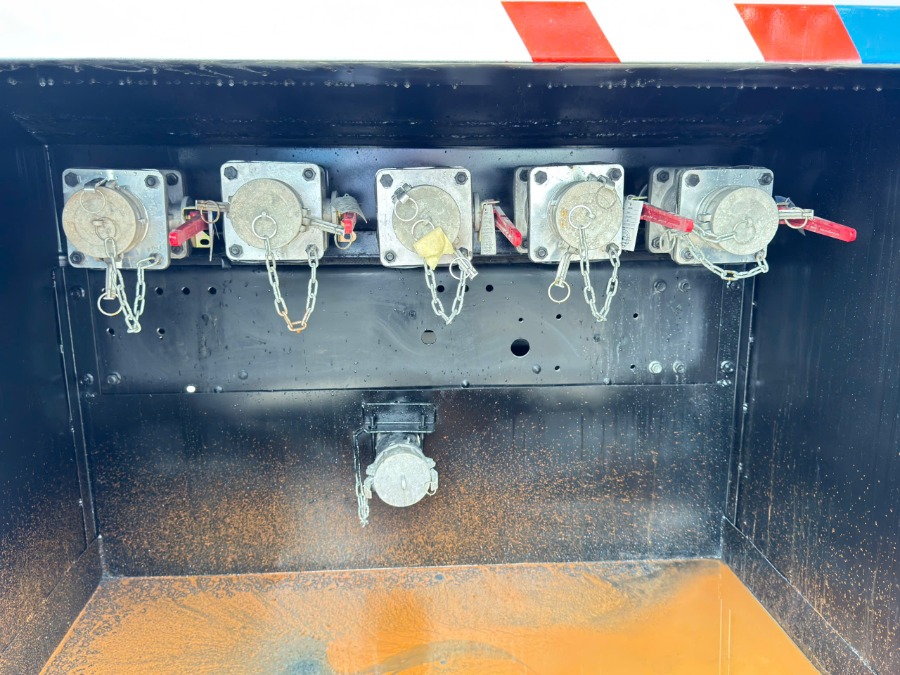

6. Hệ thống đường ống và van xả

Hệ thống đường ống của bồn sử dụng:

Ống thép Ø90, dày 3 mm.

Xe sử dụng van xả bằng nhôm nhập khẩu từ Trung Quốc theo cấu hình được cung cấp.

Khớp nối nhanh có nắp chụp:

Ø90

Hệ thống này được bố trí phục vụ quá trình kết nối, xuất và cấp nhiên liệu trong quá trình khai thác.

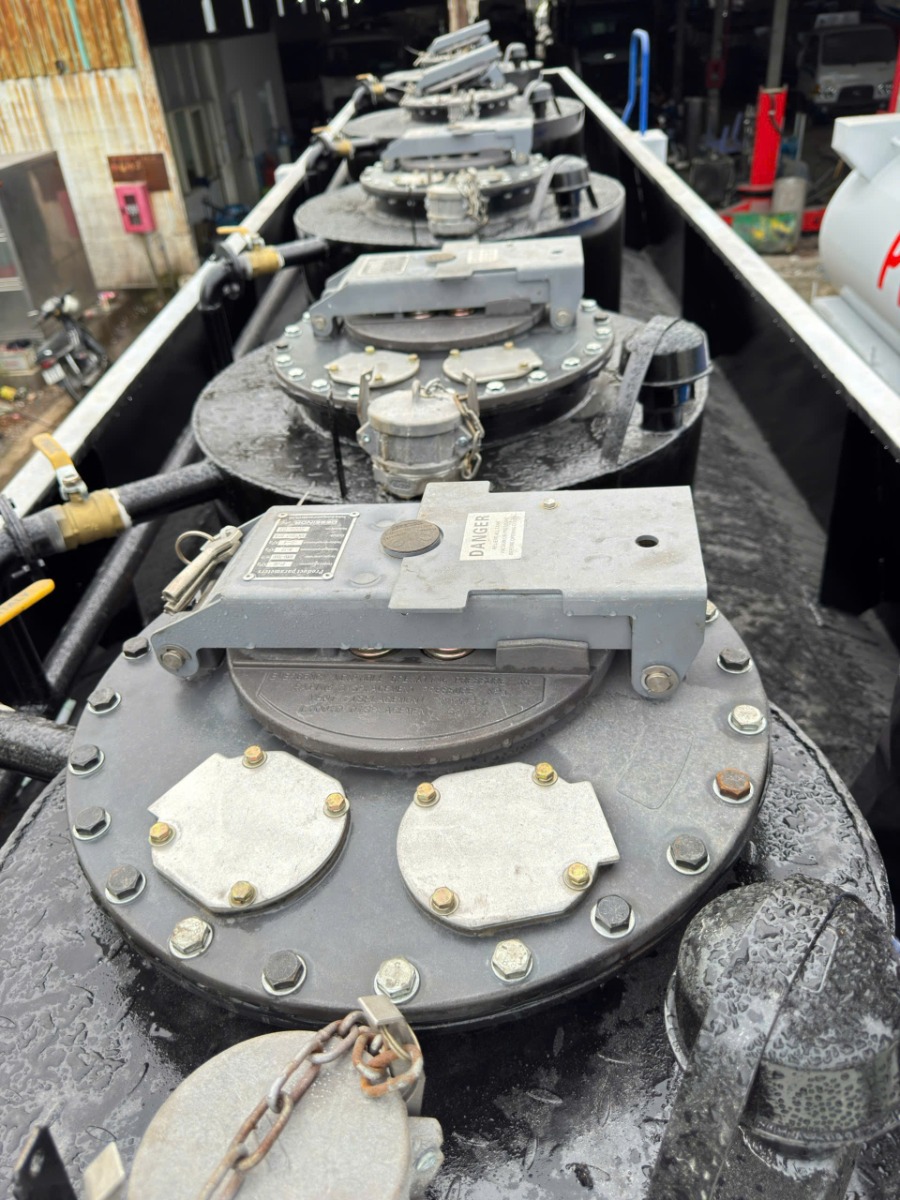

7. Nắp bồn và hệ thống cấp nhiên liệu

Bồn sử dụng 05 nắp bồn bằng nhôm kiểu gài, nhập khẩu từ Trung Quốc.

Số lượng nắp bồn được bố trí tương ứng với hệ thống bồn 5 ngăn, tạo thuận tiện trong thao tác kiểm tra và vận hành từng khoang.

Ngoài ra, xe có thể trang bị bơm xăng theo yêu cầu khách hàng, với:

• Số lượng: 01 bộ

• Công suất bơm: 40 – 60 m³/h

Thông số bơm có thể lựa chọn theo nhu cầu khai thác thực tế của khách hàng.

8. Cốp hông tiện dụng

Xe được trang bị 02 cốp hông dạng hộp vuông, bố trí chạy song song dọc theo cặp thân bồn.

Khu vực cốp hông có thể hỗ trợ việc bố trí dụng cụ, thiết bị và phụ kiện phục vụ quá trình vận hành xe bồn.

Thiết kế này giúp tận dụng không gian bên hông chassis mà vẫn đảm bảo tính đồng bộ của tổng thể xe.

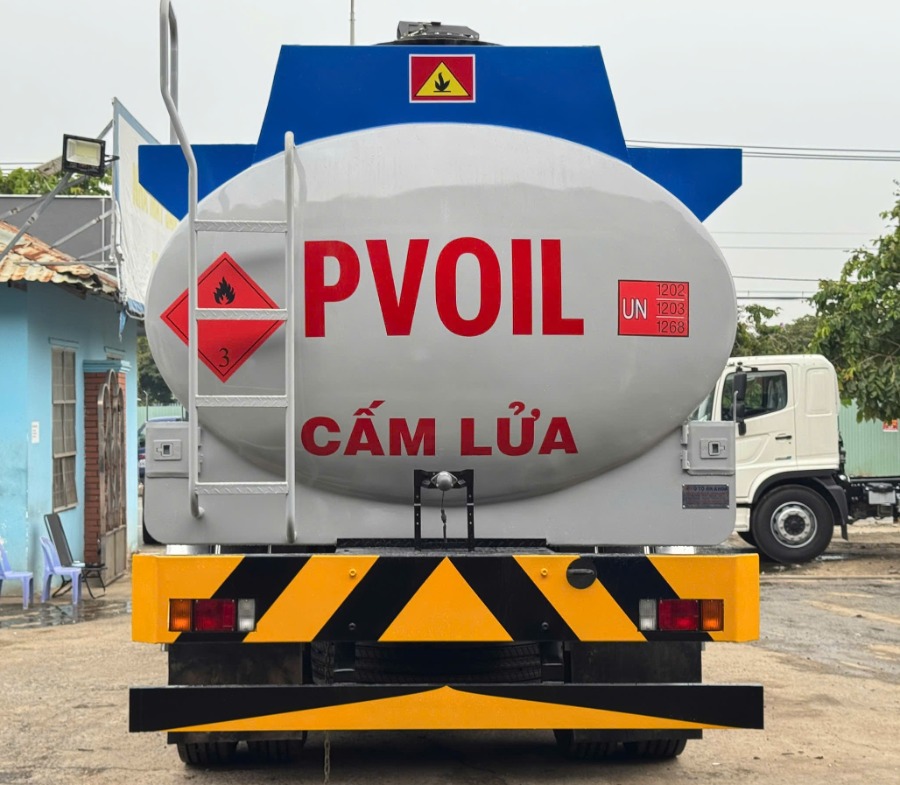

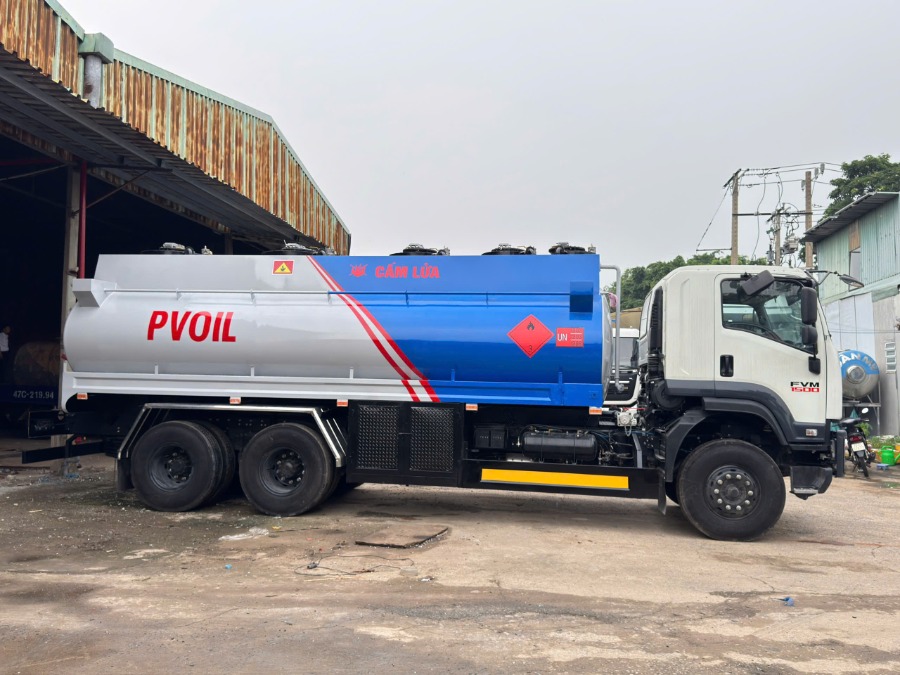

9. Sàn thao tác và cầu thang lên bồn

Để hỗ trợ việc kiểm tra và thao tác tại khu vực phía trên bồn, xe được trang bị:

Sàn thao tác

Sàn thao tác phía trước và phía sau bồn sử dụng:

Tôn gân 3 mm

Bề mặt dạng gân giúp tăng độ bám chân khi người vận hành thao tác.

Cầu thang

Cầu thang sử dụng:

1. Ống thép Ø34

2. Số lượng: 01 cái

3. Bậc thang bằng thanh V chống trượt

Thiết kế này hỗ trợ việc tiếp cận khu vực phía trên bồn thuận tiện hơn trong quá trình vận hành và kiểm tra.

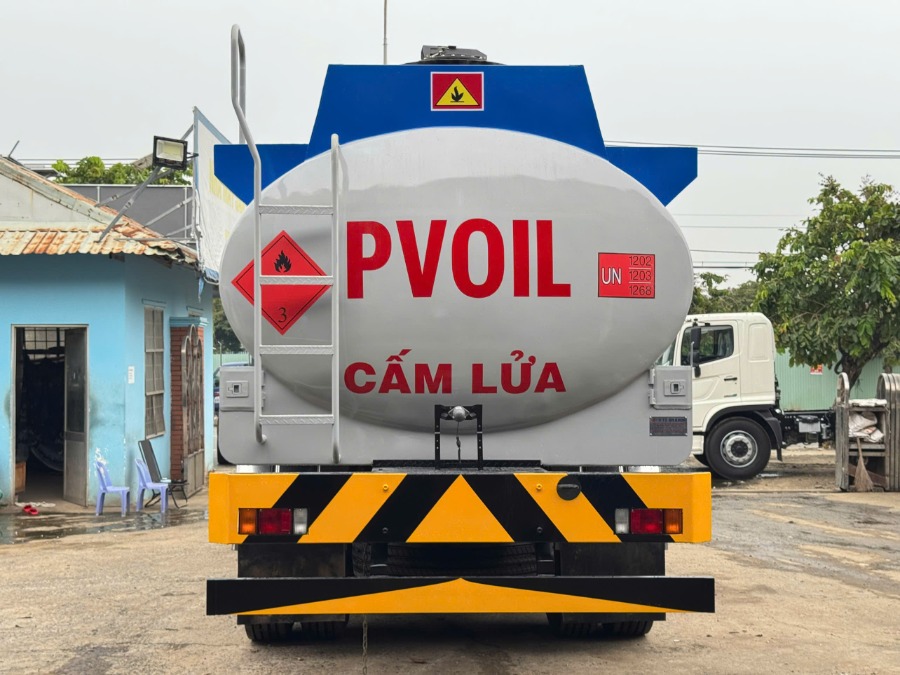

10. Trang bị giá bình chữa cháy và cảnh báo an toàn

Xe được bố trí 03 bộ giá đựng bình chữa cháy, đáp ứng yêu cầu bố trí trang thiết bị phục vụ an toàn vận hành xe bồn.

Phần decal cảnh báo sử dụng nội dung:

CẤM LỬA – DLVN 05:2017

Việc bố trí các ký hiệu cảnh báo và thiết bị an toàn là yếu tố đặc biệt quan trọng đối với phương tiện vận chuyển xăng dầu.

11. Cản hông, cản sau và vè chắn bùn

Xe được hoàn thiện với hệ thống bảo vệ và phụ trợ gồm:

Cản hông: thép dập định hình.

Cản sau: thép dày 4 mm.

Vè chắn bùn: thép dày 1,5 mm.

Các chi tiết này góp phần hoàn thiện tổng thể xe, đồng thời tăng khả năng bảo vệ những khu vực bên ngoài của bồn và chassis trong quá trình khai thác.

Cản hông, cản sau và vè chắn bùn

12. Sơn hoàn thiện bồn theo yêu cầu khách hàng

Bồn sau khi hoàn thiện được xử lý bề mặt trước khi sơn.

Quy trình theo thông số cung cấp gồm:

Xử lý han gỉ → sơn lót → bả mịn → sơn trang trí bên ngoài

Màu sơn có thể lựa chọn theo yêu cầu của khách hàng.

Nhờ đó, khách hàng có thể lựa chọn màu sắc phù hợp với thương hiệu doanh nghiệp hoặc hệ thống phương tiện đang sử dụng.

13. Thông số chassis Isuzu FVM

Dạ, mình chuyển thành bảng kích thước và thông số chassis Isuzu FVM để bạn đưa trực tiếp lên website:

KÍCH THƯỚC VÀ THÔNG SỐ CHASSIS ISUZU FVM

THÔNG SỐ KÍCH THƯỚC TỔNG THỂ

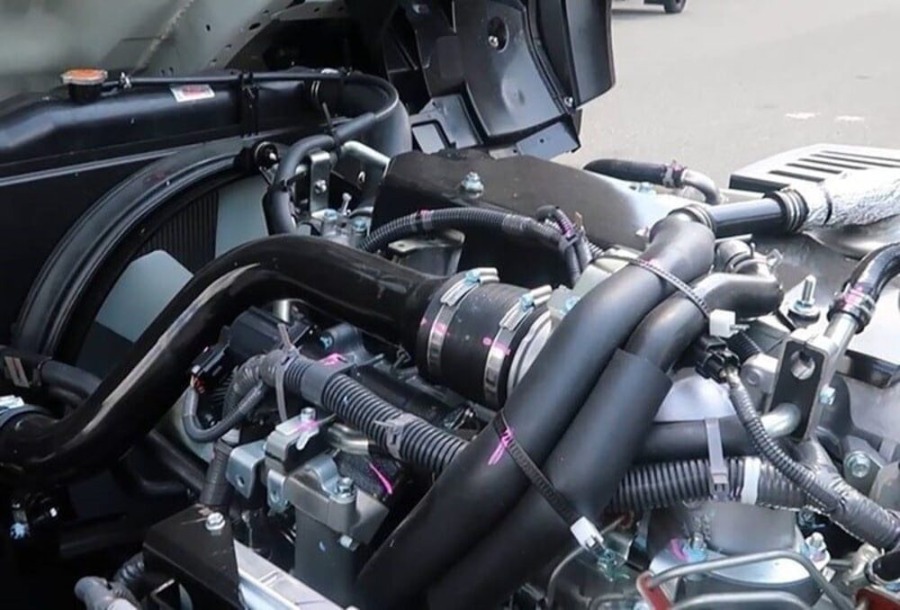

14. Động cơ Isuzu mạnh mẽ, phù hợp xe chuyên dụng

Dạ, mình chuyển phần thông số động cơ Isuzu FVM thành bảng để bạn đưa trực tiếp vào bài sản phẩm:

THÔNG SỐ ĐỘNG CƠ ISUZU FVM

TỔNG QUAN ĐỘNG CƠ

Lưu ý: Mức quy đổi 206 kW ≈ 280 HP là giá trị quy đổi tham khảo; thông số chứng nhận bạn cung cấp vẫn nên ưu tiên ghi là 206 kW tại 2.400 vòng/phút.

Đây là cấu hình phù hợp với xe chuyên dụng có kích thước lớn, khối lượng vận hành cao và yêu cầu hoạt động thường xuyên.

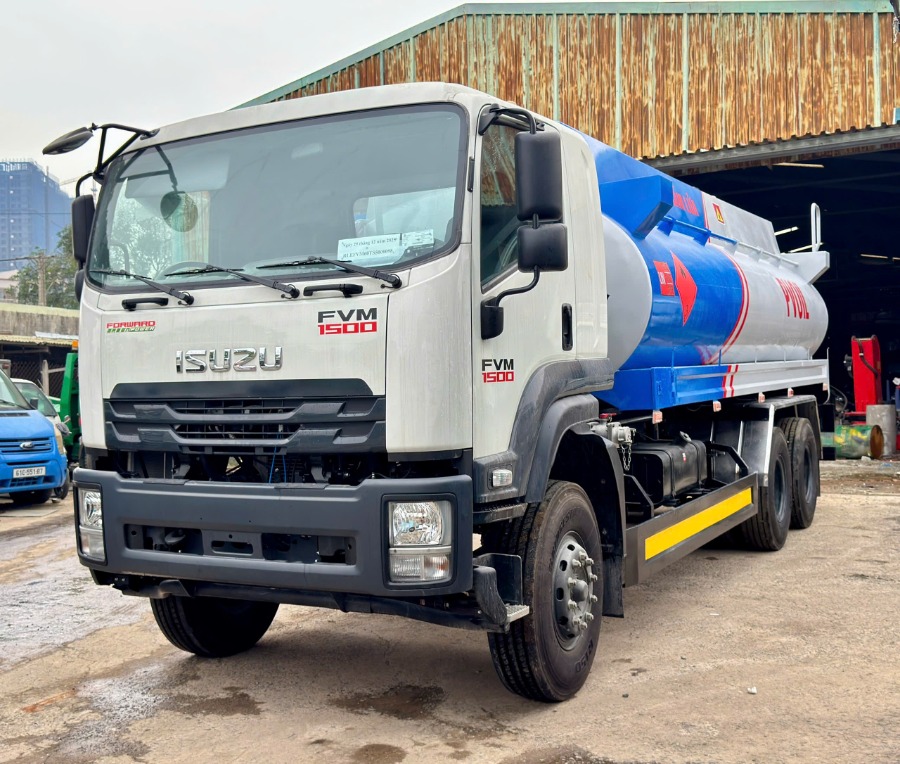

15. Khả năng chuyên chở của Isuzu FVM bồn xăng dầu

KHỐI LƯỢNG XE ISUZU FVM BỒN CHỞ XẰNG DẦU 20 KHỐI

Với cấu hình 3 chân 6x2, Isuzu FVM là nền chassis phù hợp để phát triển các dòng xe bồn xăng dầu dung tích lớn phục vụ vận tải chuyên dụng.

16. Hệ thống lốp và phanh Isuzu FVM

Dạ, mình chuyển thành bảng để đồng bộ với các phần thông số kỹ thuật Isuzu FVM:

HỆ THỐNG LỐP ISUZU FVM

TỔNG QUAN HỆ THỐNG LỐP – PHANH

17. Xe bồn Isuzu FVM được chứng nhận đăng kiểm

Đây là một trong những ưu điểm đáng chú ý của cấu hình xe.

Giấy chứng nhận do Cục Đăng kiểm Việt Nam – Trung tâm Đăng kiểm Phương tiện Giao thông Đường bộ và Đường sắt cấp, số:

12041/NVICC09-01/26-00

Giấy chứng nhận được cấp theo Thông tư 55/2024/TT-BGTVT, áp dụng tiêu chuẩn, quy chuẩn kỹ thuật QCVN 09:2024/BGTVT.

Theo hồ sơ, loại xe là ô tô xi téc chở xăng, mã kiểu loại FVM60TE5/AKH-XTX-2, và sản phẩm được xác nhận phù hợp QCVN 09:2024/BGTVT. Giấy chứng nhận có hiệu lực đến 18/08/2029.

18. Ân Khoa Auto – đơn vị sản xuất, lắp ráp xe bồn chuyên dụng

Theo giấy chứng nhận, CÔNG TY TNHH KỸ THUẬT SẢN XUẤT Ô TÔ ÂN KHOA là cơ sở sản xuất và đồng thời là xưởng lắp ráp của kiểu loại xe này tại:

155 Khu Phố Đông Ba, Phường Bình Hòa, Thành phố Hồ Chí Minh, Việt Nam.

Ân Khoa Auto nhận sản xuất và hoàn thiện các dòng xe bồn xăng dầu, xe bồn chuyên dụng, xe tải gắn thiết bị chuyên dùng theo nhu cầu khai thác thực tế của khách hàng.

Từ chassis Isuzu FVM, khách hàng có thể lựa chọn cấu hình bồn, hệ thống bơm và các phụ kiện chuyên dụng phù hợp với mục đích sử dụng.

19. Ưu điểm nổi bật của xe bồn xăng dầu Isuzu FVM 20 khối

Dạ, mình chuyển phần đặc điểm nổi bật Isuzu FVM bồn 5 ngăn thành bảng để bạn đưa trực tiếp lên website:

ĐẶC ĐIỂM NỔI BẬT ISUZU FVM 3 CHÂN 6X2 BỒN XĂNG

TÓM TẮT CẤU HÌNH

20. Đối tượng phù hợp với xe bồn xăng dầu Isuzu FVM

Xe bồn xăng dầu Isuzu FVM phù hợp với các đơn vị có nhu cầu vận chuyển và phân phối nhiên liệu như:

• Doanh nghiệp kinh doanh xăng dầu.

• Đơn vị vận tải nhiên liệu.

• Hệ thống phân phối xăng dầu.

• Cửa hàng, đại lý và đầu mối cung ứng nhiên liệu.

• Doanh nghiệp cần xe bồn chuyên dụng phục vụ hoạt động vận chuyển xăng dầu.

Việc lựa chọn dung tích, số ngăn, hệ thống bơm và phụ kiện có thể được tư vấn dựa trên nhu cầu khai thác thực tế.

21. Bảng thông số kỹ thuật xe bồn Isuzu FVM

Các thông số chassis và chứng nhận nêu trên được đối chiếu từ giấy chứng nhận kiểu loại của Cục Đăng kiểm Việt Nam; thông số kết cấu bồn được lấy theo bảng thông số bồn chuyên dụng do khách hàng cung cấp.

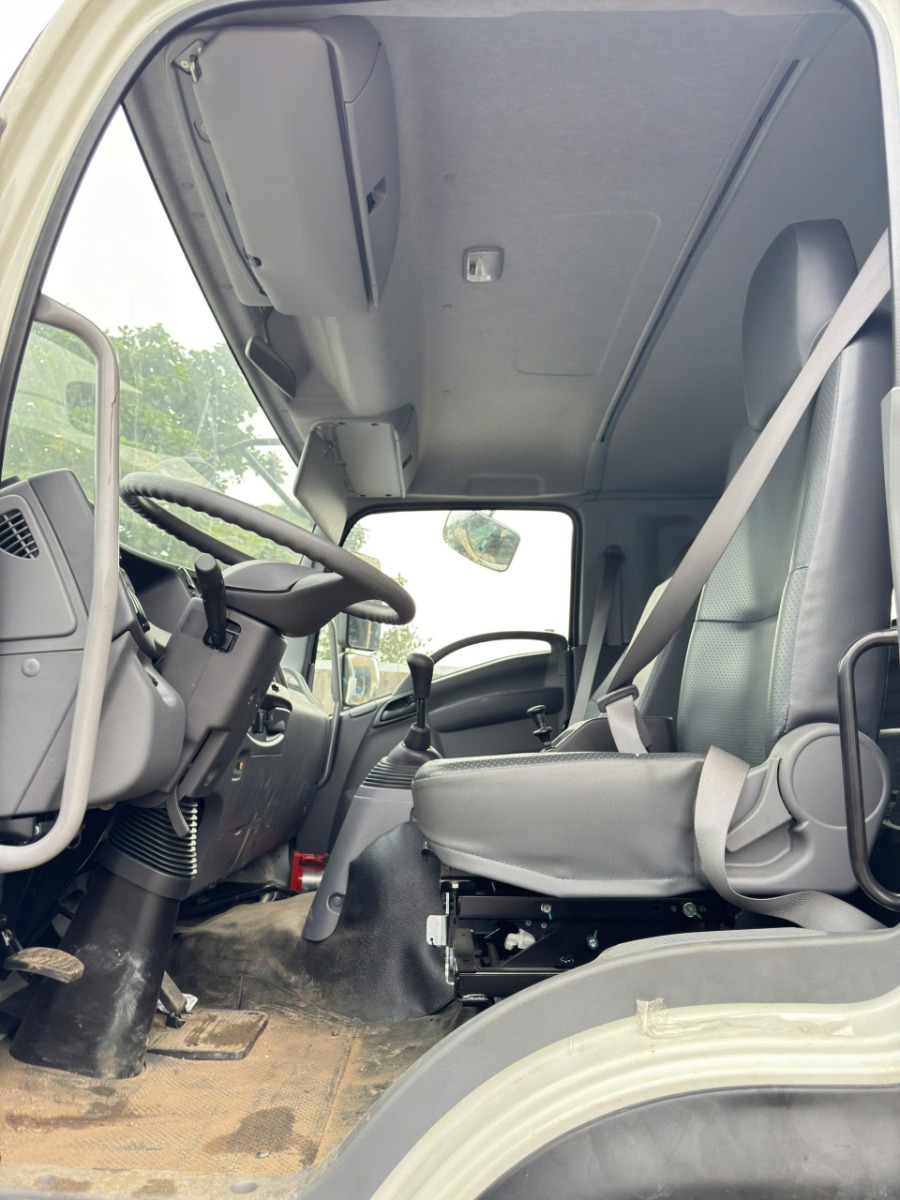

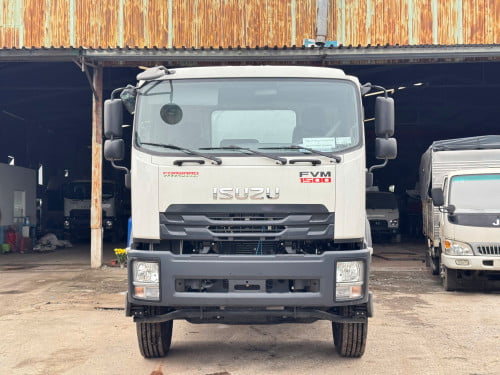

GIỚI THIỆU CABIN ISUZU FVM

Isuzu FVM 3 chân 6x2 sử dụng cabin được thiết kế dành cho dòng xe tải trung và tải nặng, với tổng thể chắc chắn, hiện đại và phù hợp với nhu cầu vận hành chuyên dụng. Cabin kết hợp cùng chassis FVM tạo nên nền xe đồng bộ cho các cấu hình xe bồn xitec chở xăng.

Thiết kế cabin

Cabin Isuzu FVM có kiểu dáng vuông vức, chắc chắn, phần đầu xe được thiết kế hài hòa với tổng thể chassis. Kết cấu cabin hướng đến sự thuận tiện cho người lái trong quá trình vận hành và bảo dưỡng.

Không gian cabin được bố trí tập trung các khu vực điều khiển, giúp người lái dễ dàng thao tác trong quá trình sử dụng xe.

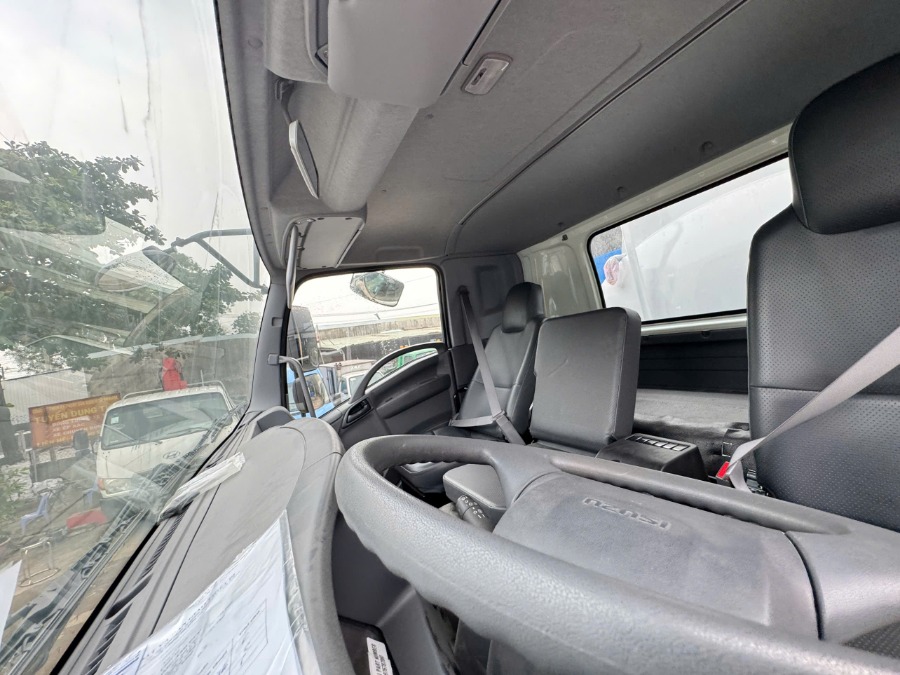

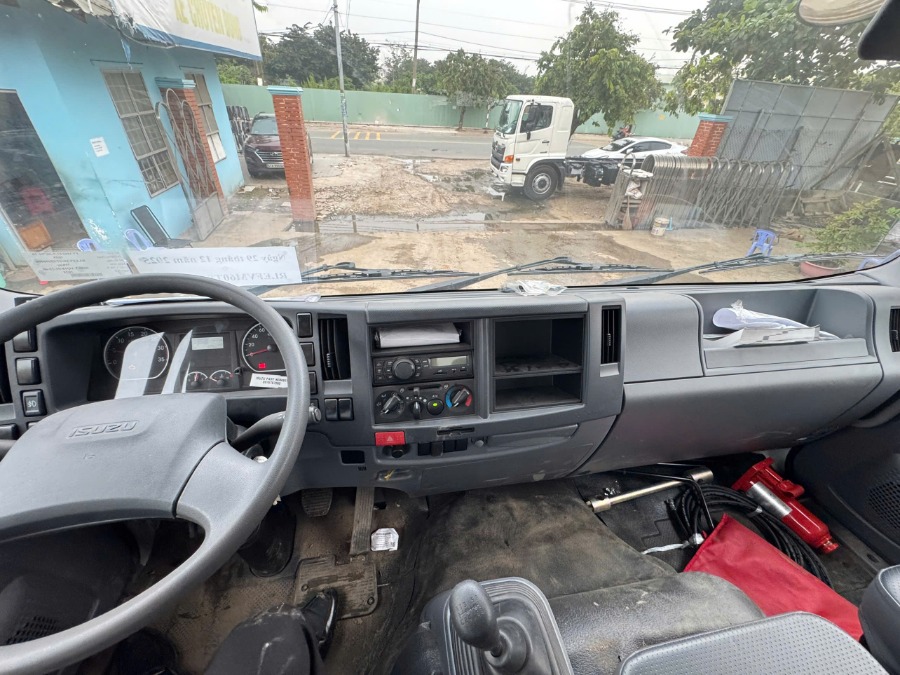

Hệ thống kính và khả năng quan sát

Cabin được thiết kế với hệ thống kính phía trước và hai bên, hỗ trợ mở rộng tầm quan sát của người lái. Thiết kế kính và vị trí ngồi giúp việc quan sát phía trước và hai bên xe thuận tiện hơn khi di chuyển, quay đầu hoặc thao tác trong khu vực hẹp.

Gương chiếu hậu

Hệ thống gương chiếu hậu hai bên cabin được bố trí ở vị trí phù hợp, hỗ trợ người lái quan sát phía sau và khu vực hai bên thân xe. Đây là trang bị cần thiết đối với cấu hình xe 3 chân 6x2, đặc biệt khi xe vận hành trong khu vực đông phương tiện hoặc không gian hạn chế.

Hệ thống đèn

Cụm đèn phía trước được bố trí đồng bộ với thiết kế cabin, hỗ trợ chiếu sáng khi xe hoạt động trong điều kiện thiếu sáng, đồng thời tăng khả năng nhận diện của xe khi lưu thông trên đường.

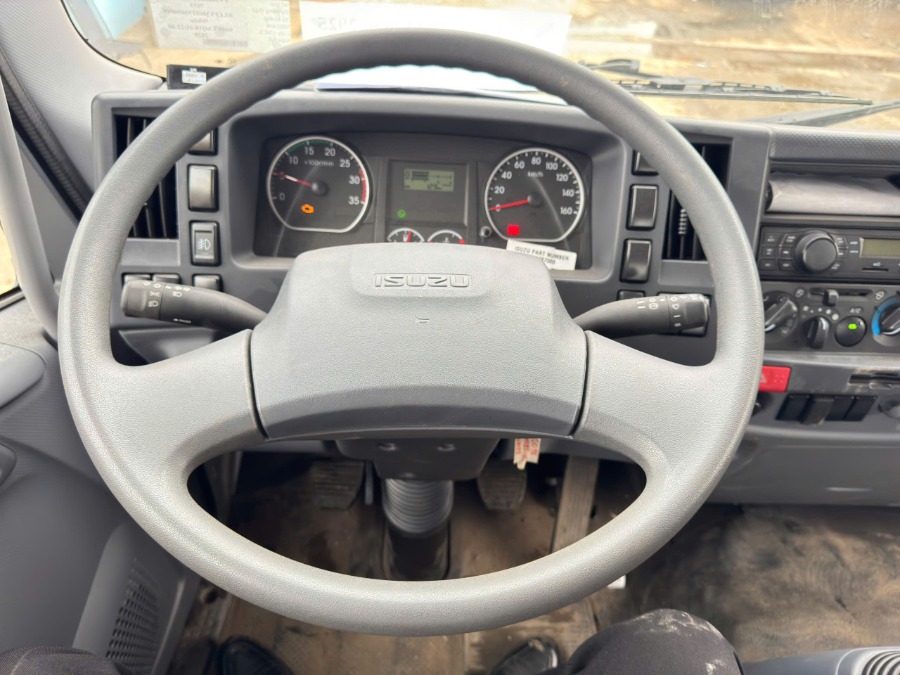

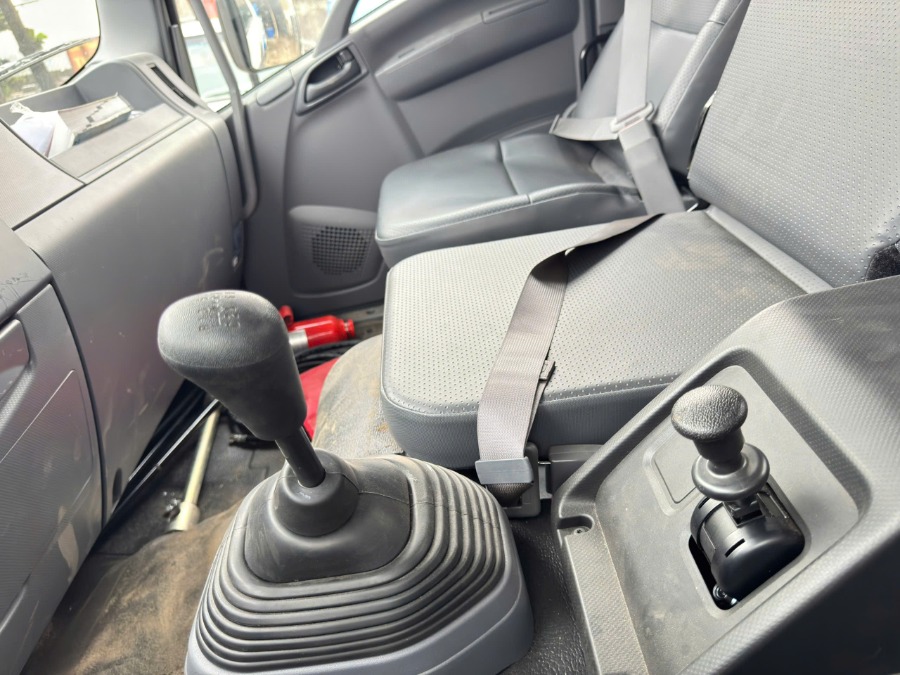

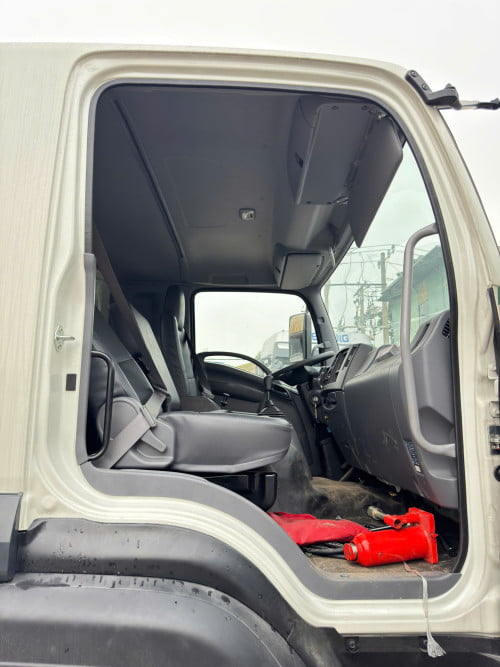

Khoang lái

Khoang lái được thiết kế theo hướng thực dụng, phù hợp với đặc thù sử dụng của xe tải chuyên dụng. Các vị trí điều khiển được bố trí thuận tiện để người lái dễ theo dõi tình trạng vận hành và thao tác trong suốt hành trình.

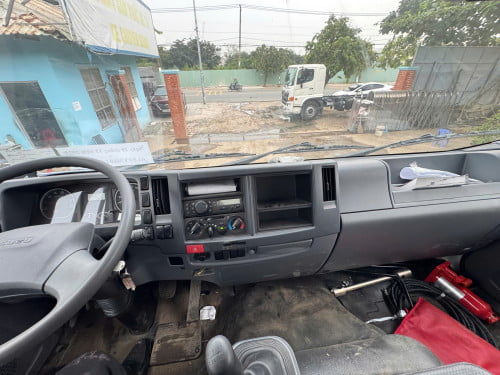

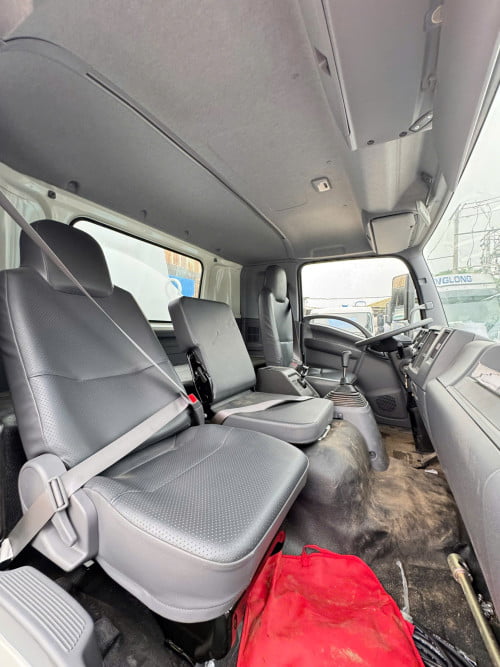

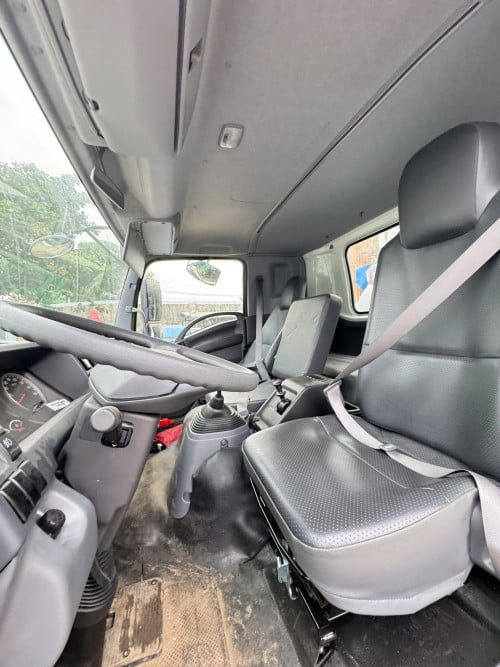

Nội thất cabin

Khu vực nội thất được bố trí khoa học, tập trung vào các yếu tố phục vụ công việc lái xe như bảng điều khiển, cụm đồng hồ và các công tắc chức năng. Không gian bên trong được thiết kế phù hợp với nhu cầu vận hành thường xuyên của dòng xe FVM.

Tổng thể cabin Isuzu FVM

Sự kết hợp giữa cabin Isuzu FVM, chassis 6x2 và hệ thống bồn xitec chuyên dụng tạo nên một cấu hình xe đồng bộ, phù hợp với nhu cầu vận chuyển nhiên liệu theo thiết kế và hồ sơ kỹ thuật của từng phiên bản.

Đối với cấu hình Isuzu FVM FVM60TE5/AKH-XTX-2, cabin được kết hợp cùng chassis 3 trục 6x2 và bồn chuyên dụng, tạo thành nền xe phù hợp cho các phương án xe bồn chở xăng theo cấu hình được phê duyệt.

22. Mua xe bồn xăng dầu Isuzu FVM 20 khối tại Ân Khoa Auto

Ân Khoa Auto chuyên sản xuất, lắp ráp và hoàn thiện xe tải chuyên dùng, trong đó có các dòng xe bồn xăng dầu Isuzu, Hino, Hyundai, Fuso, Chenglong và các chassis khác.

Khách hàng có nhu cầu xe bồn xăng dầu 20 khối, bồn 5 ngăn, bơm xăng, hệ thống đường ống và các phụ kiện chuyên dụng có thể được tư vấn cấu hình phù hợp với mục đích sử dụng.

Đồng thời, Ân Khoa Auto hỗ trợ khách hàng trong quá trình hoàn thiện hồ sơ, đăng kiểm và các thủ tục liên quan đến xe chuyên dùng theo từng cấu hình.

Hotline Ân Khoa Auto: 0911 919 019 – Mr. Nhọn Đoàn.

Địa chỉ: 155 Quốc Lộ 13, KP Đông Ba, P. Bình Hòa, TP. Hồ Chí Minh.

Website: dailyxetaichuyendung.vn

Kết luận

Xe bồn xăng dầu Isuzu FVM 20 khối 5 ngăn là cấu hình xe chuyên dụng được phát triển trên nền Isuzu FVM 3 chân 6x2, kết hợp bồn thép SS400 dạng elip, hệ thống chống xô, đường ống Ø90, nhiều ngăn chứa và khả năng trang bị bơm xăng công suất 40 – 60 m³/h theo nhu cầu.

Đặc biệt, hồ sơ chứng nhận kiểu loại thể hiện xe ISUZU FVM60TE5/AKH-XTX-2 thuộc loại ô tô xi téc chở xăng, được xác nhận phù hợp QCVN 09:2024/BGTVT, với Ân Khoa Auto là cơ sở sản xuất và xưởng lắp ráp của kiểu loại xe này.
