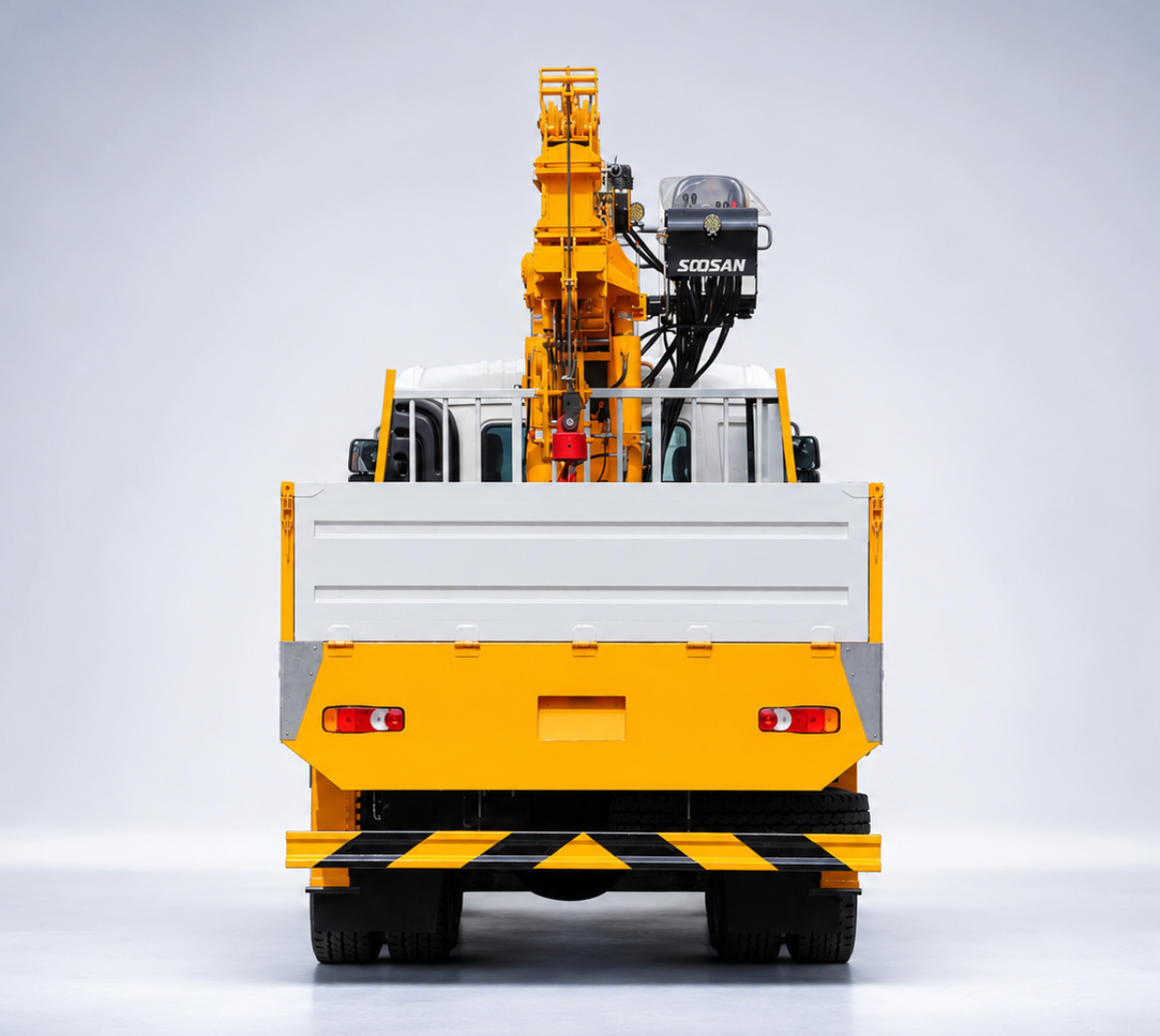

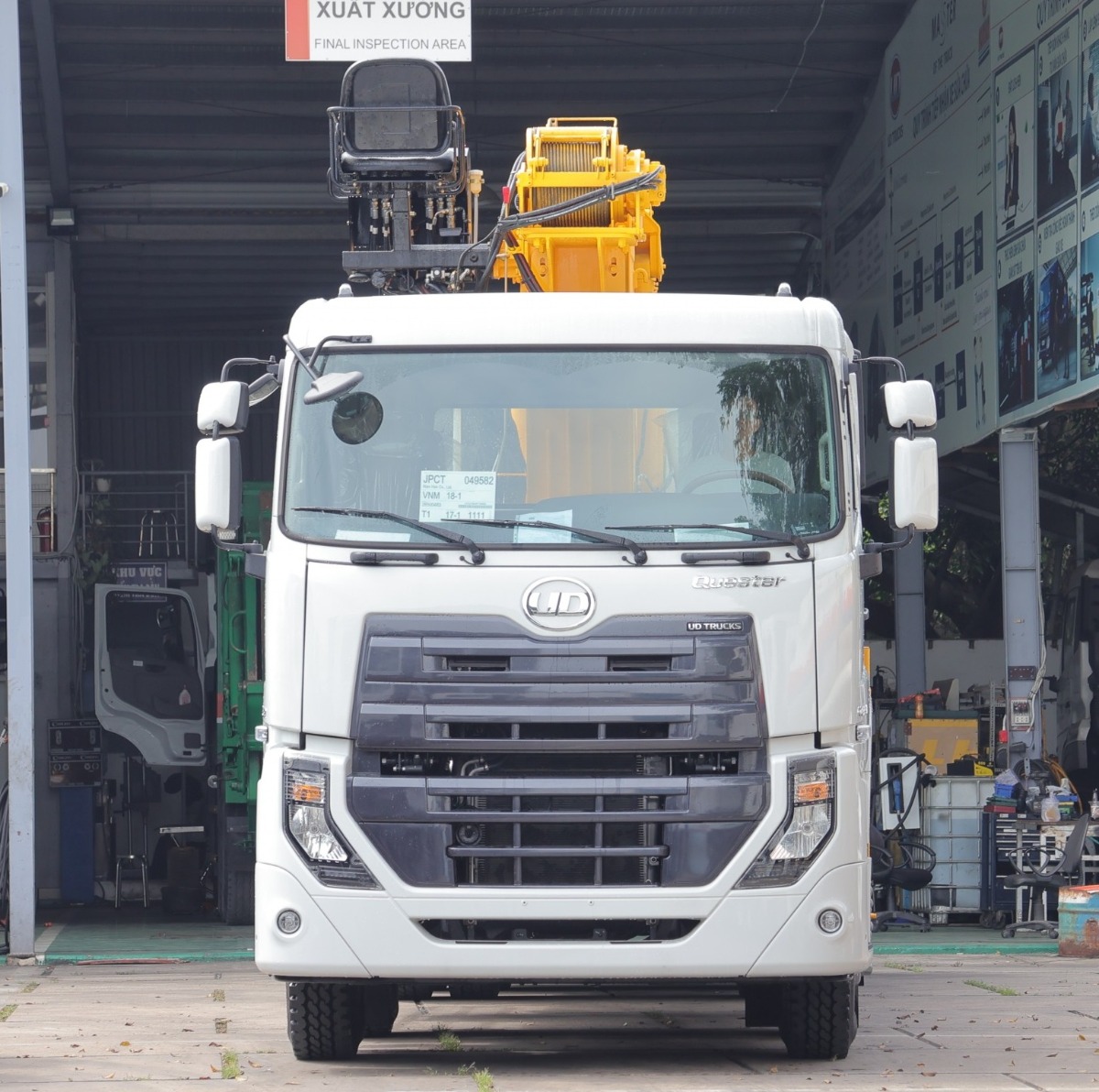

Xe UD Trucks Quester CGE 350 8x4 Gắn Cẩu Soosan SCS1516S 15 Tấn – WB 6.500 mm

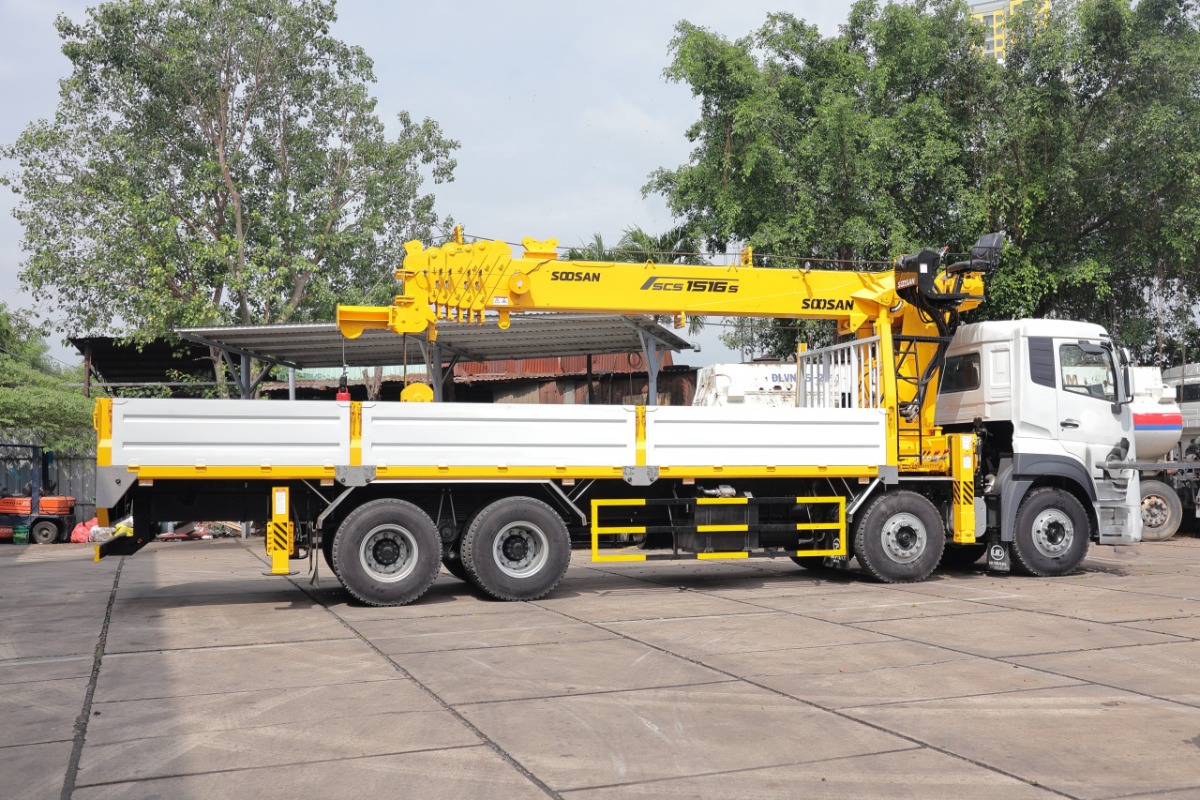

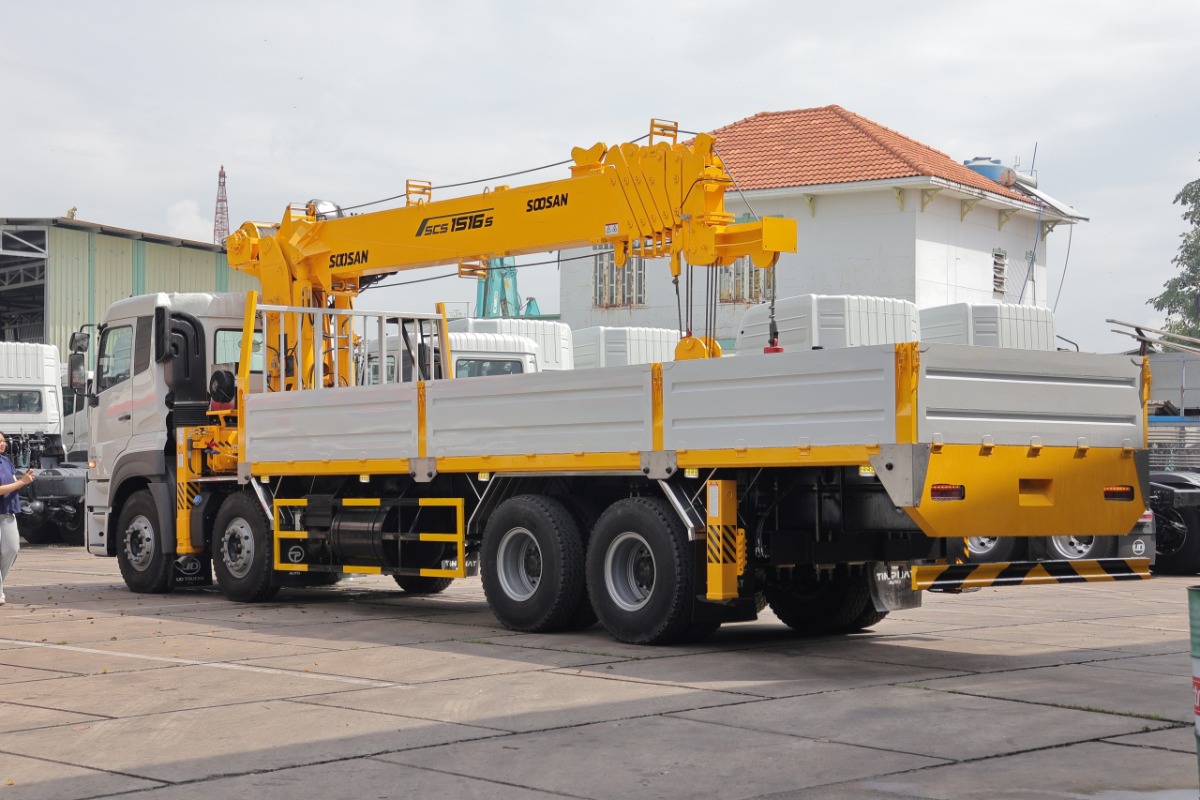

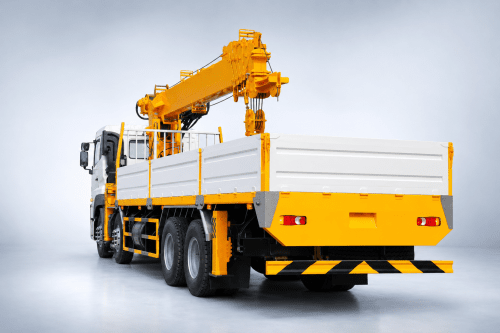

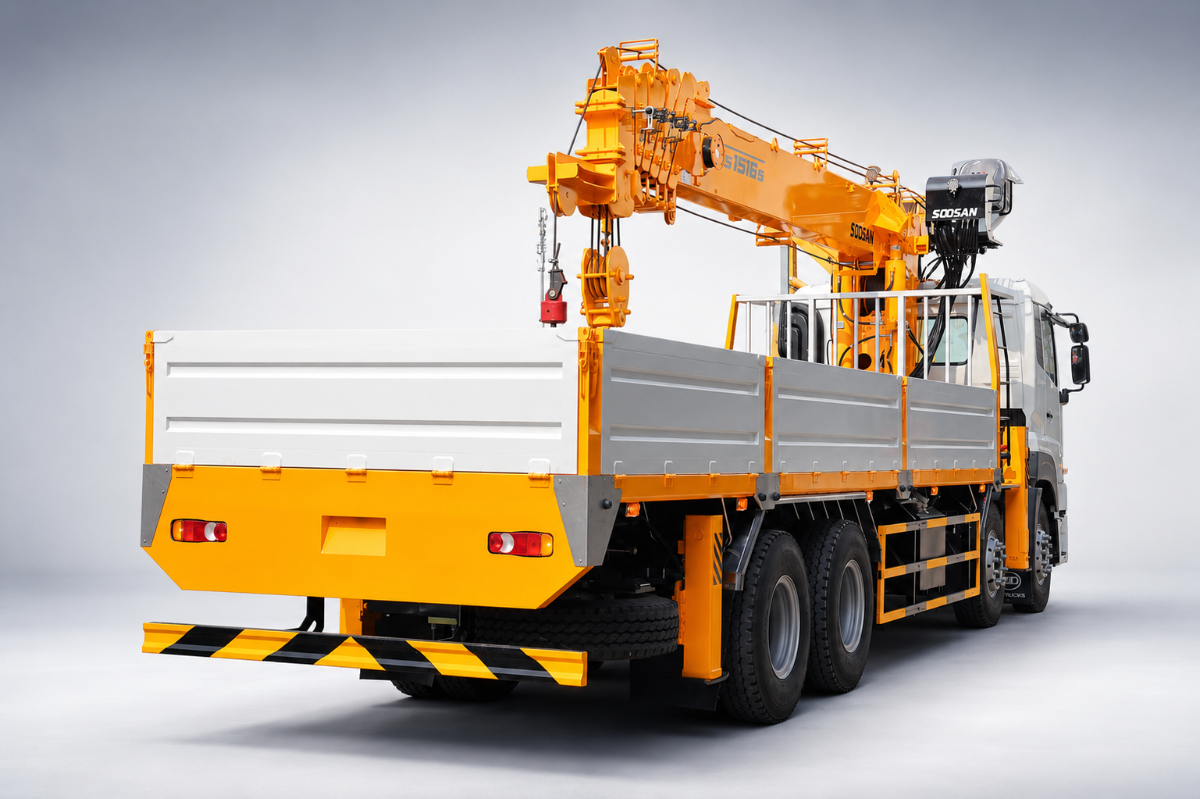

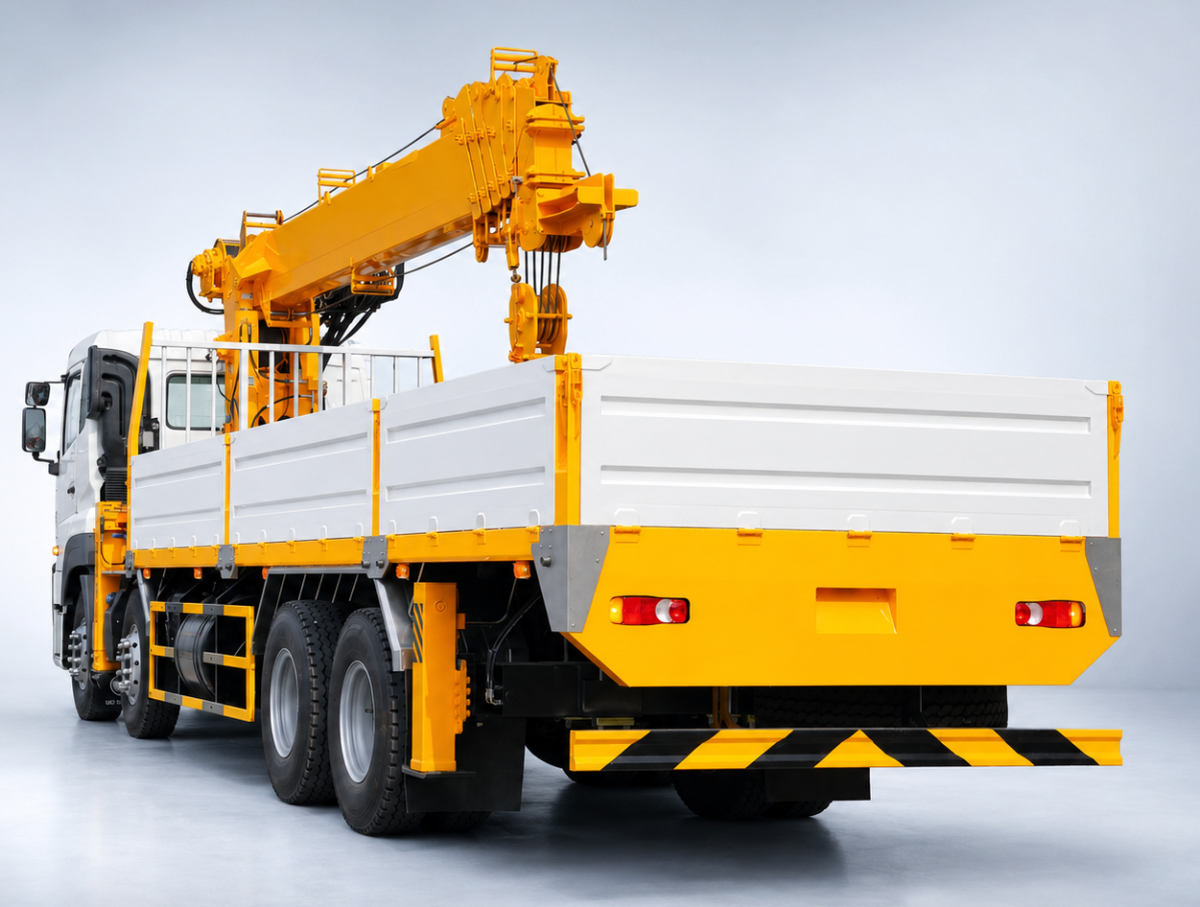

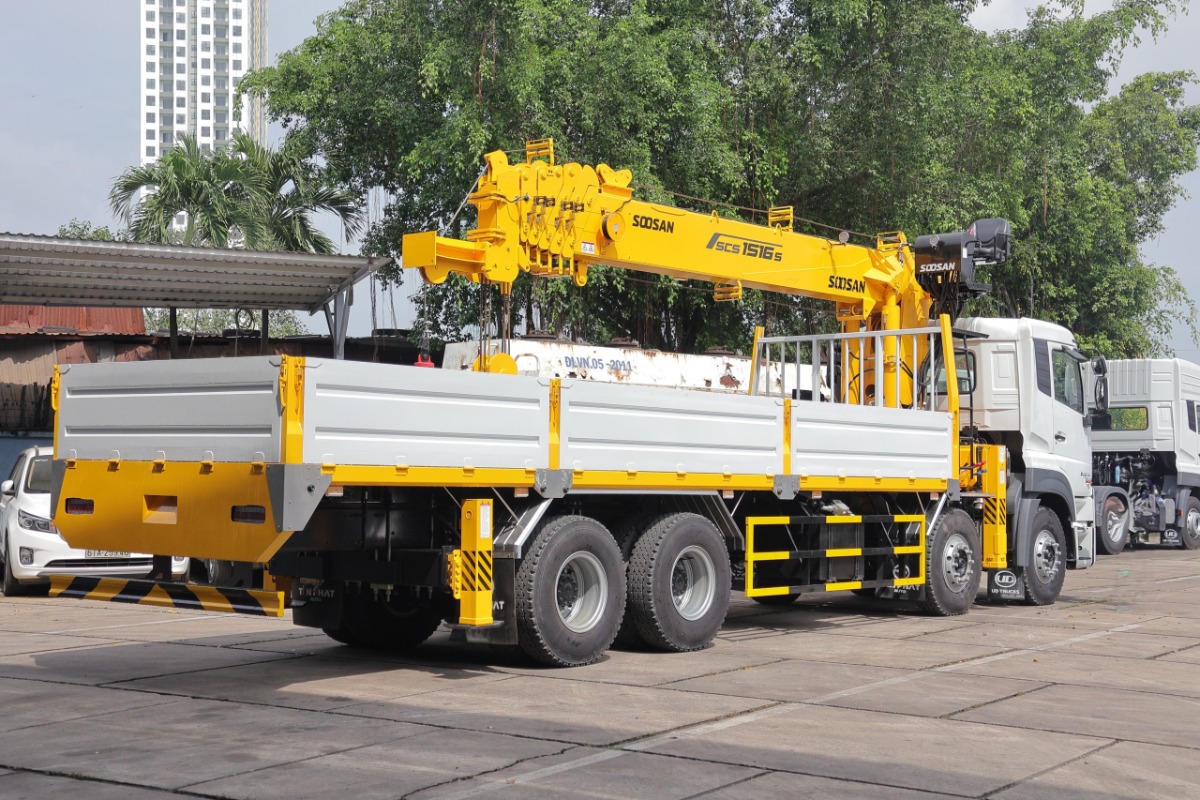

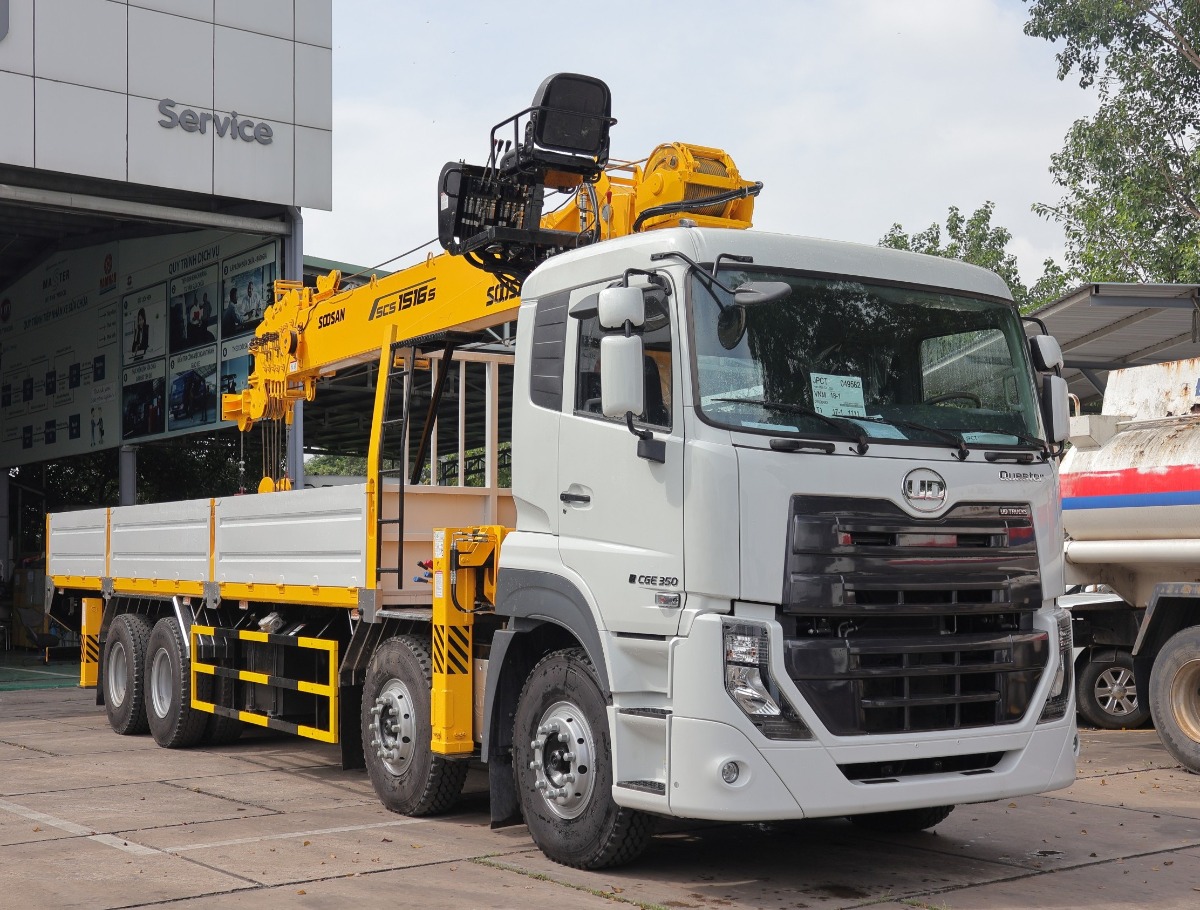

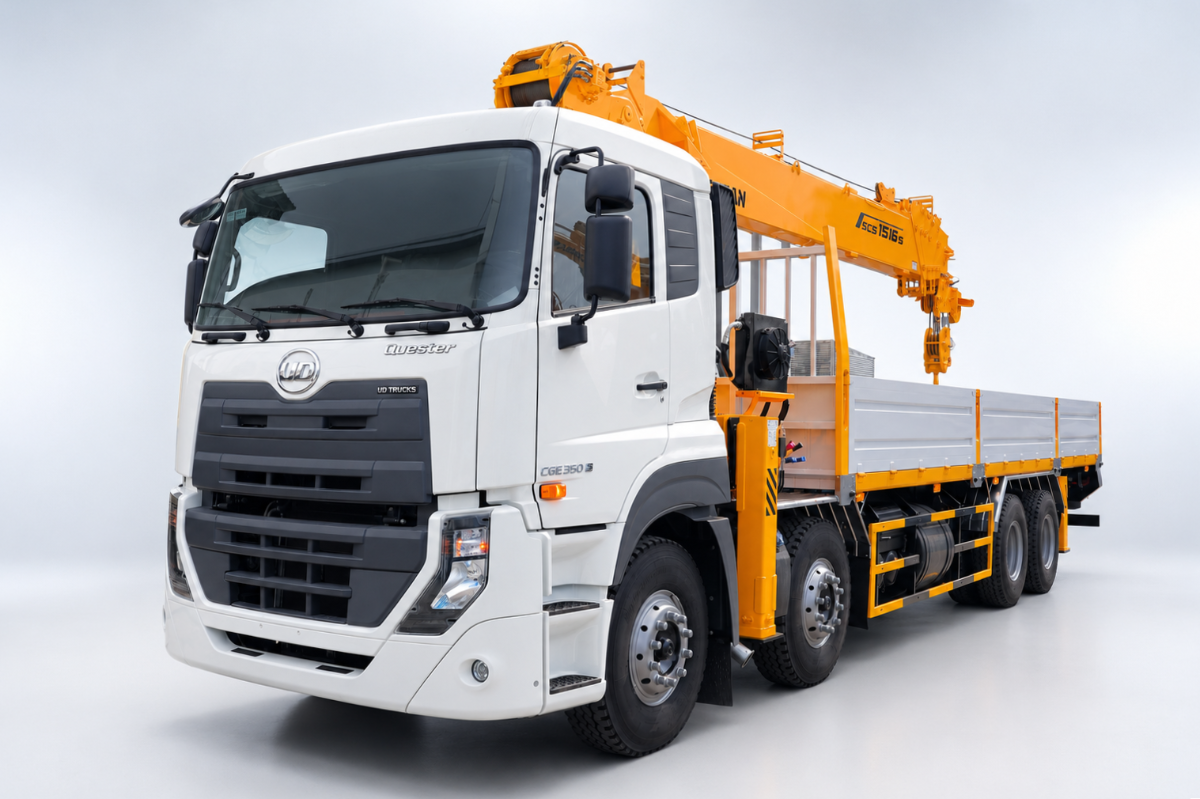

Xe UD Trucks Quester CGE 350 8x4 gắn cẩu Soosan SCS1516S 15 tấn là cấu hình xe tải chuyên dùng dành cho nhu cầu vận chuyển và nâng hạ hàng hóa tải trọng lớn. Xe sử dụng chassis UD Trucks Quester CGE 350, công thức bánh xe 8x4, chiều dài cơ sở 6.500 mm, kết hợp cẩu SOOSAN SCS1516S nhập khẩu Hàn Quốc, sức nâng lớn nhất 15 tấn tại tầm với 2,0 m.

Cẩu Soosan được trang bị cần trượt 6 đoạn, chiều dài cần khi vươn tối đa 25,5 m, bán kính làm việc từ 1,25 đến 25 m, góc quay 360° liên tục. Đây là cấu hình phù hợp cho các công việc vận chuyển, bốc xếp máy móc, vật liệu xây dựng, kết cấu thép và thiết bị công nghiệp cần khả năng nâng hạ mạnh và tầm với lớn. Các thông số tải nâng theo từng tầm với được thể hiện trong tài liệu kỹ thuật của cấu hình cẩu.

1. Tổng quan xe UD Trucks Quester CGE 350 8x4

Hạng mục	Thông số kỹ thuật
Loại phương tiện	Ô tô tải
Nhãn hiệu	UD TRUCKS
Tên thương mại	UD TRUCKS QUESTER CGE 350
Mã kiểu loại	CGE84R 08MS - SCS1516S
Công thức bánh xe	8 x 4
Số trục xe	4 trục
Chiều dài cơ sở	6.500 mm
Khoảng cách trục	1.995 + 4.530 + 1.370 mm
Vết bánh xe	2.026 / 2.026 / 1.835 / 1.835 mm
Khối lượng bản thân	19.880 kg
Khối lượng toàn bộ theo thiết kế	30.000 kg
Kích thước tổng thể	12.200 x 2.500 x 4.000 mm
Kích thước lòng thùng theo hồ sơ	Khoảng 8.350 x 2.350 x 650 mm
Động cơ	GH8E 350 EUV
Loại động cơ	4 kỳ, 6 xi lanh thẳng hàng, tăng áp
Công suất lớn nhất	258 kW / 2.200 vòng/phút
Dung tích động cơ	7.698 cm³
Nhiên liệu	Diesel
Lốp	11.00R20
Hệ thống lái	Trục vít – ê cu bi, cơ khí, trợ lực thủy lực
Phanh chính	Tang trống, khí nén
Phanh đỗ	Tang trống, khí nén + lò xo tích năng

2. Cẩu Soosan SCS1516S 15 tấn

Cẩu SOOSAN SCS1516S là cẩu thủy lực công suất lớn, nhập khẩu Hàn Quốc mới 100%, phù hợp lắp trên các dòng xe tải nặng phục vụ nâng hạ hàng hóa và thiết bị.

Theo tài liệu kỹ thuật, cẩu có sức nâng lớn nhất 15.000 kg tại tầm với 2 m, mô-men nâng lớn nhất 47 tấn.m, chiều cao nâng lớn nhất 28,5 m và bán kính làm việc từ 1,25 m đến 25 m.

Bảng thông số cẩu SOOSAN SCS1516S

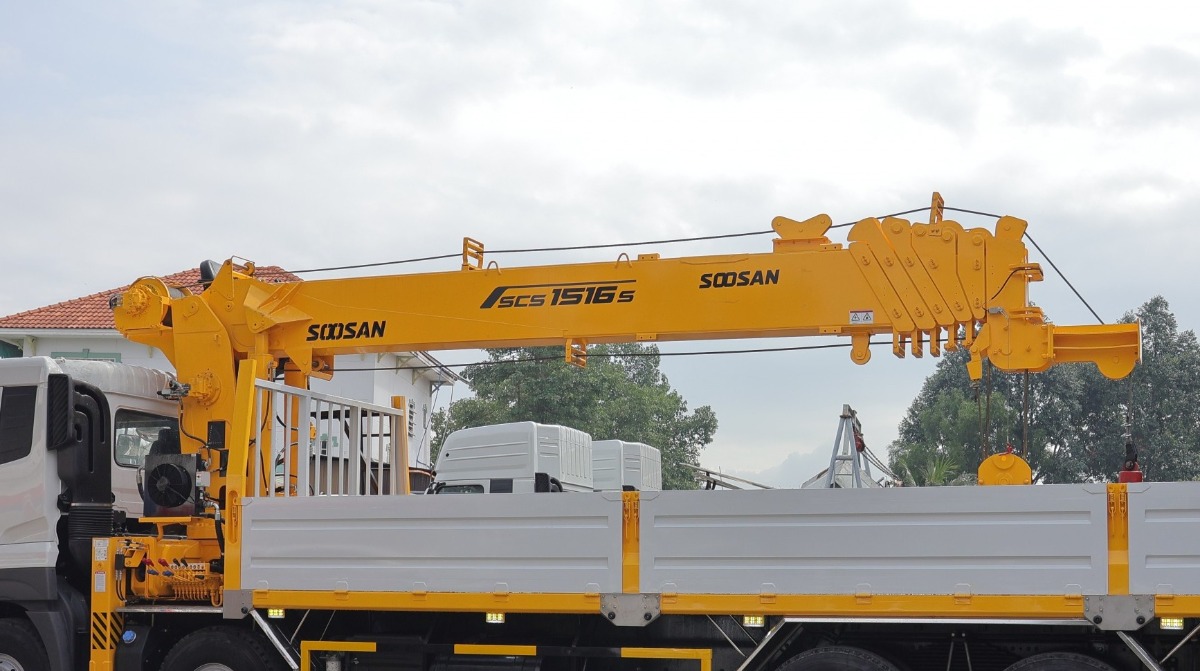

Cơ cấu cần sử dụng dạng cần trượt mặt cắt lục giác gồm 6 đoạn, vận hành bằng pít-tông thủy lực. Khi cần vươn hết, chiều dài đạt 25,5 m.

3. Khả năng nâng của cẩu Soosan SCS1516S theo tầm với

Một trong những điểm đáng chú ý của cấu hình là khả năng nâng thay đổi theo bán kính làm việc. Theo tài liệu kỹ thuật:

Các mức tải trên là tải trọng nâng lớn nhất tương ứng với từng tầm với được thể hiện trong tài liệu kỹ thuật của cẩu.

4. Hệ thống tời và cơ cấu quay cẩu

5. Hệ thống chân chống cẩu

Cẩu được trang bị hệ thống chân chống kiểu chữ H, gồm 2 chân trước và 2 chân sau, điều khiển thủy lực, giúp tăng độ ổn định trong quá trình nâng hạ.

6. Hệ thống thủy lực cẩu

7. Quy cách thùng lửng gắn cẩu

Thùng lửng được thiết kế phục vụ đồng thời hai yêu cầu: vận chuyển hàng hóa tải trọng lớn và tạo kết cấu phù hợp cho việc lắp đặt cẩu thủy lực.

Kích thước tham khảo

Kích thước lòng thùng: khoảng 8.350 x 2.350 x 650 mm

Kết cấu sàn thùng

Hạng mục	Quy cách
Dầm dọc	C chấn 145 x 80 x 6 mm
Tăng cứng vị trí lắp cẩu	Dài 2.500 mm, 3 dọc, dày 8 mm
Tăng cứng dầm dọc vị trí còn lại	Tôn dày 6 mm
Dầm ngang	22 dầm C chấn 100 x 45 x 4 mm
Tăng cứng dầm ngang	Tăng cứng tại vị trí giao với dầm dọc
Mặt sàn	Tôn 3 mm, bề mặt nhám
Bao sàn thùng trượt	Tôn dày 5 mm
Ốp gia cường sát-xi	Dài 4.800 mm, thép Q345 (355), dày 8 mm

8. Thành bên thùng – chia 3 khoang

9. Thành trước thùng

10. Thành sau thùng

Hạng mục	Quy cách
Khung bao bửng	Thép hộp 80 x 40 x 1,4 mm
Xương đứng bửng	Thép hộp 80 x 40 x 1,4 mm
Tôn bọc trong bửng	1,8 mm

11. Phụ kiện hoàn thiện thùng

12. Điểm nổi bật của UD Trucks Quester CGE 350 gắn cẩu Soosan

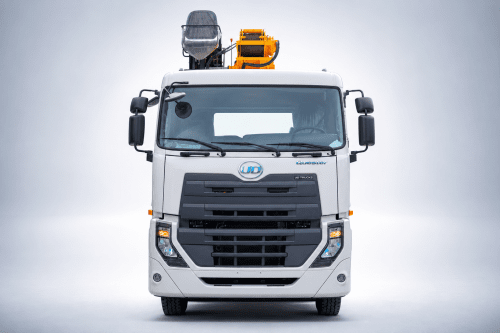

Chassis UD Trucks Quester 8x4

Cấu hình UD Trucks Quester CGE 350 8x4 được thiết kế cho phân khúc xe tải nặng, phù hợp với những công việc yêu cầu khả năng chuyên chở và khai thác cao.

Cẩu Soosan 15 tấn – 6 đoạn

Cẩu SCS1516S có sức nâng lớn nhất 15 tấn ở tầm với 2 m, kết hợp 6 đoạn cần và tầm với tối đa 25 m, tạo khả năng làm việc linh hoạt trong nhiều điều kiện nâng hạ.

Kết cấu thùng được gia cường cho xe gắn cẩu

Phần sàn thùng sử dụng dầm C chấn, các vị trí lắp cẩu được tăng cứng bằng hệ thống dầm và thép Q345 dày 8 mm, giúp tạo kết cấu phù hợp cho cấu hình xe tải gắn cẩu.

Phù hợp nhiều ngành nghề

Xe có thể khai thác trong các lĩnh vực:

Xây dựng: vận chuyển và nâng hạ kết cấu thép, máy móc, vật tư.

Công nghiệp: vận chuyển thiết bị, máy phát điện, máy móc và hàng hóa nặng.

Cơ khí: phục vụ giao nhận và lắp đặt kết cấu, thiết bị cơ khí.

Hạ tầng: vận chuyển vật tư và thiết bị phục vụ công trình.

Logistics hàng nặng: kết hợp vận chuyển và tự bốc xếp hàng hóa tại điểm giao nhận.

13. Trang bị hỗ trợ vận hành

Cẩu được trang bị bảng biểu đồ hiển thị tải trọng, phanh tời tự động, phanh quay toa bằng khóa thủy lực, ghế ngồi điều khiển và cảnh báo chạm móc cẩu.

Những trang bị này giúp người vận hành kiểm soát quá trình nâng hạ thuận tiện hơn và hỗ trợ tăng tính an toàn trong quá trình sử dụng.

14. UD Trucks Quester CGE 350 8x4 gắn cẩu Soosan 15 tấn phù hợp với ai?

Đây là cấu hình phù hợp với doanh nghiệp cần một mẫu xe tải chuyên dùng hạng nặng, có khả năng vừa vận chuyển vừa nâng hạ hàng hóa bằng cẩu trên xe.

Đặc biệt phù hợp với các đơn vị thường xuyên vận chuyển:

• Máy móc và thiết bị công nghiệp.
• Kết cấu thép.
• Vật liệu xây dựng.
• Máy phát điện, thiết bị công trình.
• Thiết bị cơ khí.
• Hàng hóa có kích thước và khối lượng lớn.

15. Ân Khoa Auto – Xe tải chuyên dùng, xe gắn cẩu

Ân Khoa Auto chuyên tư vấn và hoàn thiện các dòng xe tải chuyên dùng, xe tải gắn cẩu, xe cẩu tự hành, đồng thời nhận đóng thùng theo nhu cầu thực tế.

Đối với cấu hình UD Trucks Quester CGE 350 8x4 gắn cẩu Soosan SCS1516S 15 tấn, khách hàng được tư vấn đồng bộ từ xe nền – cẩu – gia cường chassis – hệ thống thủy lực – quy cách thùng – hoàn thiện xe.
